Замена модуля катушки зарядки iPhone 14

Выключите iPhone перед началом разборки.

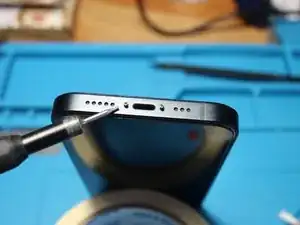

Удалите два 6.8 мм пенталобных винта P2 на нижнем торце iPhone.

Если вставить слишком глубоко, медиатор для поддевания может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными расстояниями.

Альтернативно, прикрепите монету к медиатору на расстоянии 3 мм от кончика скотчем.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair Store.

Если у вашего iPhone треснуло заднее стекло, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло.

Нанесите полоски прозрачной упаковочной ленты внахлёст на заднее стекло iPhone до полного покрытия поверхности.

Наденьте защитные очки, чтобы предохранить глаза от осколков стекла во время ремонта.

Если присоска не липнет на следующих шагах, сложите прочный кусок ленты (например, армированный скотч) в ручку и подденьте заднее стекло ею.

Если ничего не помогает, можно приклеить присоску к заднему стеклу супер-клеем.

Используйте фен или тепловую пушку, чтобы нагреть нижний торец iPhone в течение 90 секунд или пока заднее стекло не станет немного слишком горячим для прикосновения.

Никогда не держите фен в одном месте слишком долго.

Прикрепите присоску к нижнему торцу заднего стекла, избегая самого края стекла.

Тяните присоску вверх с равномерным сильным нажимом, чтобы создать небольшой зазор между задним стеклом и корпусом.

Вставьте медиатор в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочный; создание начального зазора требует значительной силы. Если вам трудно образовать зазор, добавьте нагрева и аккуратно покачивайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не получится вставить медиатор.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или пока заднее стекло не станет немного слишком горячим для прикосновения.

Проведите медиатор вокруг нижнего левого угла и вверх по левому торцу iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого торца, рядом с кнопкой увеличения громкости, проходит нежный шлейф. Не вставляйте медиатор здесь, чтобы не повредить шлейф.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопками громкости) в течение 90 секунд или пока заднее стекло не станет немного слишком горячим для прикосновения.

Снова вставьте медиатор у нижнего торца iPhone и проведите его вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или пока заднее стекло не станет немного слишком горячим для прикосновения.

Вставьте медиатор под верхний правый край телефона. Проведите им вокруг верхнего правого угла и до середины верхнего торца.

Вставьте медиатор под верхний левый край телефона. Проведите им вокруг верхнего левого угла и до середины верхнего торца.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить или размазать блок камер.

Не пытайтесь полностью отделить заднее стекло пока — оно всё ещё соединено хрупким ленточным кабелем с платой логики iPhone.

Снимите присоску с заднего стекла.

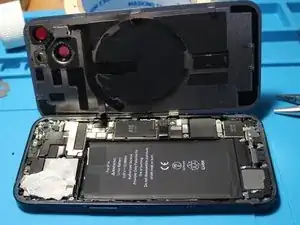

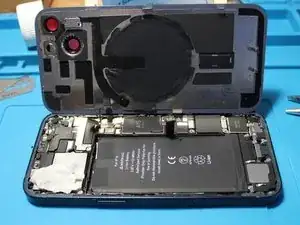

Медленно откройте iPhone, поднимая заднее стекло с левой стороны, как обложку книги.

Будьте осторожны, чтобы не натянуть короткий гибкий кабель катушки зарядки.

Подпережьте заднее стекло о что-нибудь, чтобы оно оставалось приподнятым, пока вы работаете с телефоном.

Если под рукой нет ничего, о что можно подпереть заднее стекло, присоска подойдёт для этой цели.

При сборке уложите заднее стекло на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край перед тем, как защёлкнуть остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Используйте отвёртку Y000, чтобы выкрутить два винта длиной 1,3 мм, фиксирующие крышку разъёма батареи.

В ходе ремонта следите за каждым винтом и возвращайте его строго на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до того, как вы зафиксируете дисплей на месте. Обязательно полностью выключите iPhone перед продолжением работ.

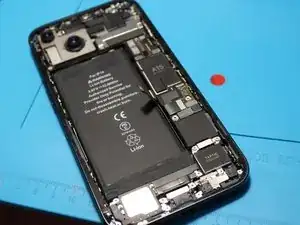

Захватите крышку разъёма батареи пинцетом и поднимите её вверх (в сторону надписи A15), чтобы отщелкнуть верхний крючок.

Снимите крышку разъёма батареи.

Используйте острый конец лопатки, чтобы отсоединить кабель батареи, поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы выкрутить один винт длиной 1,0 мм, фиксирующий крышку разъёма катушки зарядки.

Используйте пинцет, чтобы снять крышку разъёма катушки зарядки.

Используйте острый конец лопатки, чтобы отсоединить кабель катушки зарядки, поддев разъём прямо вверх из его гнезда.

Снимите сборку заднего стекла.

Нанесите новый клей в необходимые места после очистки соответствующих областей изопропиловым спиртом (>90%).

При сборке остановитесь здесь, если вы хотите заменить клеевые полоски заднего стекла.

Начните с удаления остатков клея и осколков стекла из рамки iPhone.

Клей очень липкий, поэтому мне больше всего подошёл метод с лезвием и пинцетом.

Не спешите. Все оставшиеся стекло и клей увеличивают вероятность повторного повреждения заднего стекла.

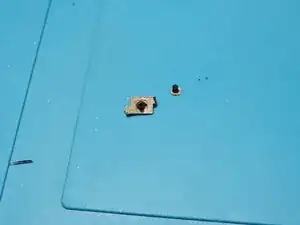

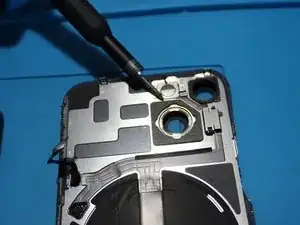

Отверните винт Y000, удерживающий зажим вспышки на месте.

Поднимите зажим и храните его в безопасном месте вместе с винтами и другими деталями.

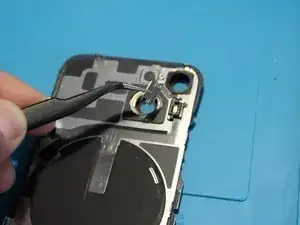

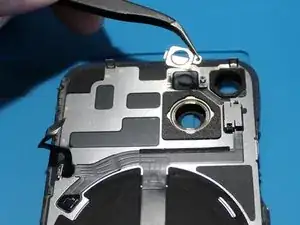

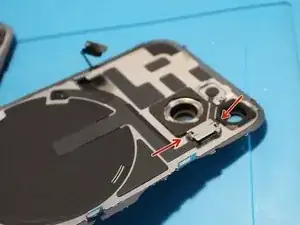

Снимите зажим, удерживающий микрофон на месте.

Для этого используйте пинцет и подденьте его под выступы сбоку. Делайте это осторожно.

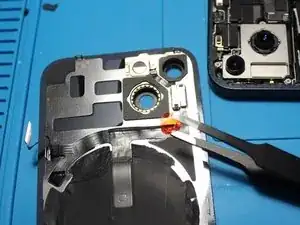

После снятия вы увидите небольшую подушечку между зажимом и микрофоном.

Вам придётся перенести решётку микрофона на новую заднюю крышку перед продолжением. Мне пришлось сильно нагревать и поддёвывать её со старой крышки.

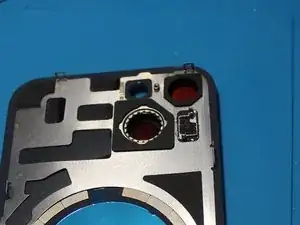

Убедитесь, что вы перенесли держатель клипсы и цилиндрическую решётку.

Понадобится клей, чтобы приклеить их к новой крышке. Нанесите достаточно, чтобы они прочно держались.

Используйте фен или термофен, чтобы нагреть заднюю крышку.

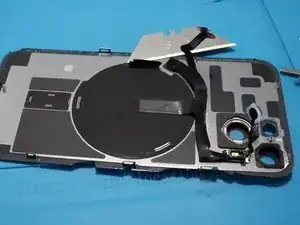

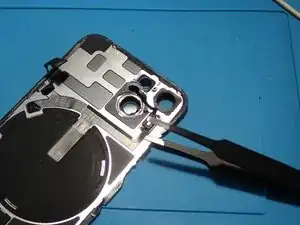

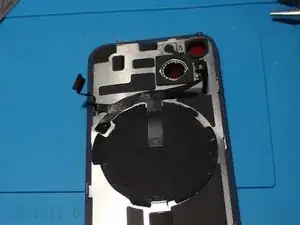

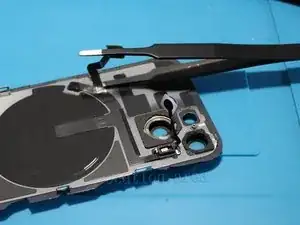

Аккуратно приподнимите ленточные кабели лопаткой или плоским пинцетом, как показано на изображении.

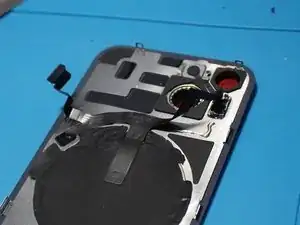

Вспышку можно подтолкнуть внутрь со стороны задней крышки, когда удерживающий зажим снят.

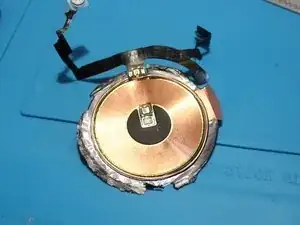

Нагревайте с задней стороны и непосредственно катушку зарядки, чтобы размягчить клей, держащий катушку.

Можно использовать лезвие, чтобы приподнять клеевые клапаны по бокам. При большой осторожности это можно сделать без повреждений.

Снова нагрейте катушку и можно вставить плоский пинцет между задней крышкой и катушкой. Вероятно, безопаснее вставлять его снизу.

Осмотрите катушку, чтобы убедиться в отсутствии повреждений меди и соединений.

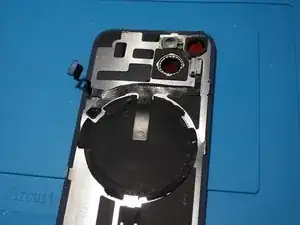

Если на новой задней крышке отсутствуют магниты, их необходимо перенести со старой на новую, чтобы продолжить работу.

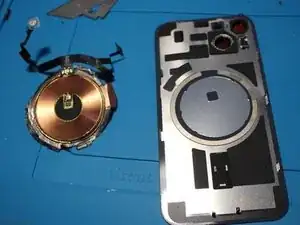

Поместите старую сборку на новую заднюю крышку и внимательно выровняйте всё. Скорее всего, новая клейкая лента не понадобится, так как старая, вероятно, ещё достаточно прочная.

Верните на место вспышку и микрофон, закрепите зажим вспышки винтом и установите зажим для микрофона.

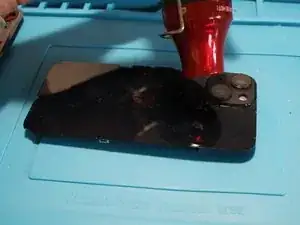

Всегда рекомендуется протестировать устройство перед окончательным приклеиванием задней крышки. Подпереть новое заднее стекло об объект и заново подключить катушку, затем разъём батареи.

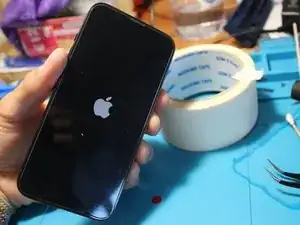

Закройте заднюю крышку и включите iPhone. У меня, к счастью, он сразу заработал.

Проверьте работу видеокамеры со звуком, а также беспроводную зарядку. Если что-то работает некорректно, можно снова всё проверить перед завершением ремонта.

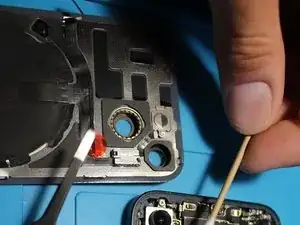

Как видно, стекло камеры с внутренней стороны защищено красной плёнкой. Не используйте твёрдые предметы для её снятия — вы можете поцарапать стекло.

Очистите объективы камеры и защитное стекло ватными палочками или аналогичными мягкими средствами. Если пропустить этот шаг, фотографии и видео могут получиться некачественными.

Повторно нанесите клей по раме перед окончательной сборкой. У моей батареи была клеющая прокладка, которой я воспользовался.

Когда всё чисто и нанесён клей или установлена прокладка, можно заново подключить катушку и батарею в указанном порядке и закрыть заднюю крышку.

Включите iPhone и ещё раз проверьте всё, чтобы убедиться в успешности ремонта.

Закрутите два винта P2 pentalobe внизу iPhone. Ремонт завершён!
