Замена аккумулятора iPhone SE 2022

Выключите телефон перед началом разборки.

Удалите два винта P2 pentalobe длиной 3,4 мм на нижнем торце iPhone.

Если вставить инструмент для поддевания слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент для поддевания перманентным маркером.

Вы также можете пометить другие углы инструмента разными измерениями.

Альтернативно, приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клейкой ленты дисплея в своём магазине саморемонта.

Если на вашем iPhone разбит экран, предотвратите дальнейшее разрушение и защитите себя от травм, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх экрана iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, отпадающих во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone прямо над кнопкой «Домой» — одну на передней стороне, и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной зоне.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются на одной линии. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

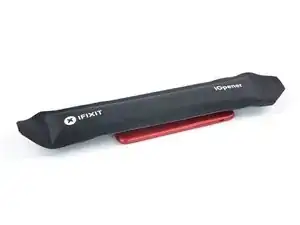

Разогрейте iOpener и пропустите его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или плиту — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась зазор для открытия.

Вставьте инструмент для поддевания под пластиковую рамку экрана, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, примените больше нагрева к области и поверните ручку на четверть оборота.

Не закручивайте более чем на четверть оборота за один раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие два шага.

Если вы используете присоску, выполните следующие два шага, чтобы ослабить заднее стекло.

Подготовьте iOpener и приложите его к экрану минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Зафиксируйте присоску на нижней половине передней панели как можно ближе к кнопке «Домой».

Поднимите переднюю панель с помощью присоски, чтобы образовалась небольшая щель между передней панелью и рамой.

Если вам трудно создать щель, нагрейте нижнюю половину экрана сильнее, чтобы дополнительно размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Вставьте монтажную лопатку в образовавшуюся щель под пластиковым ободком экрана.

Просуньте монтажную лопатку к нижнему правому углу, чтобы разрезать клей на передней панели.

Вставьте вторую монтажную лопатку в нижний край телефона.

Просуньте монтажную лопатку к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатки на месте, чтобы клей не склеился снова.

Если клей трудно резать, скорее всего он остыл. Используйте iOpener в течение двух–трёх минут, чтобы снова его разогреть.

Проведите нижнюю левую монтажную лопатку вдоль левого края телефона, чтобы разрезать клей.

Остановитесь рядом с верхним левым углом дисплея.

Не пытайтесь отрывать верхний край дисплея от задней крышки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Проведите нижнюю правую монтажную лопатку вдоль правого края телефона, чтобы разрезать клей.

Не вставляйте лопатку глубже 3 мм, иначе можно повредить внутренние компоненты.

Остановитесь рядом с верхним правым углом дисплея.

Удалите монтажные лопатки.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15°, иначе вы рискуете натянуть или порвать гибкие шлейфы, соединяющие дисплей.

Снимите присоску.

Просуньте монтажную лопатку под верхний левый угол дисплея.

Проведите лопатку вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы разрезать оставшийся клей.

Сдвиньте узел дисплея немного вниз в направлении порта зарядки, чтобы освободить защёлки, удерживающие его в задней крышке.

Откройте телефон, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей от корпуса, так как несколько хрупких гибких шлейфов все ещё соединяют его с платой.

Подпереть дисплей чем‑то, чтобы он оставался приподнятым во время работы с телефоном.

Удалите четыре винта с крестовой головкой, фиксирующие нижнюю скобу кабеля дисплея:

Два винта длиной 1,2 мм

Два винта длиной 2,8 мм

На протяжении всего руководства тщательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не на своё место может привести к необратимому повреждению.

С помощью пинцета аккуратно снимите нижнюю скобу кабеля дисплея.

Используйте остроконечный конец лопатки, чтобы отключить аккумулятор, поддев разъём и подняв его прямо вверх из гнезда.

Кабели дисплея и дигитайзера лежат друг на друге. Чтобы избежать повреждения кабелей, всегда сначала отключайте верхний кабель и никогда не пытайтесь отключить оба одновременно.

Используйте остроконечный конец лопатки, чтобы отключить два нижних кабеля дисплея, поддев разъёмы и подняв их прямо вверх из гнезд.

Чтобы снова закрепить пресс‑разъёмы такого типа, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не давите по центру. Если разъём хоть немного смещён, он может загнуться и получить необратимое повреждение.

Отверткой с крестовой насадкой снимите три винта длиной 1,2 мм, фиксирующие скобу переднего сенсорного модуля.

С помощью пинцета аккуратно снимите скобу переднего сенсорного модуля.

Используйте остроконечный конец лопатки, чтобы отключить передний сенсорный модуль, поддев разъём и подняв его прямо вверх из гнезда.

Снимите узел дисплея.

При сборке следуйте этому руководству для нанесения клея и установки узла дисплея.

Отверните три винта, фиксирующие кронштейн разъёма Lightning:

Один винт Y000 длиной 1,2 мм

Один крестовой винт длиной 2,7 мм

Один крестовой винт длиной 2,9 мм

Используйте пинцет, чтобы снять кронштейн разъёма Lightning.

Аккуратно вставьте медиатор между антенным гибким кабелем и верхней частью динамика.

Этот участок гибкого кабеля слабо приклеен к динамику. Если вам трудно отделить кабель от динамика, немного разогрейте место с помощью iOpener или фена, чтобы размягчить клей. Это облегчит безопасное отсоединение гибкого кабеля.

Используйте заострённый край лопатки, чтобы отсоединить антенный кабель Wi‑Fi, поддев его разъём прямо вверх из гнезда.

Гнездо этого разъёма расположено свободно между динамиком и Taptic Engine, и его немного неудобно отсоединять. Чтобы упростить процедуру, вы можете использовать медиатор, чтобы прижать гнездо разъёма во время отсоединения.

Повторное подключение этого кабеля может быть сложным. Упростите задачу, удерживая гибкий кабель пинцетом так, чтобы разъём выровнялся с гнездом. Затем аккуратно надавите прямо вниз на разъём плоской частью лопатки, пока он не щёлкнет на место.

Используйте заострённый край лопатки, чтобы отсоединить антенный кабель Wi‑Fi от платы, поддев разъём прямо вверх из гнезда.

Используйте пинцет, чтобы снять антенный кабель Wi‑Fi.

Удалите два винта, фиксирующие Taptic Engine:

Один крестовой винт 2,1 мм

Один установочный винт 2,1 мм

Установочные винты лучше всего вынимать с помощью специальной отвертки или биты для установочных винтов.

В крайнем случае можно использовать маленькую шлицевую отвертку — действуйте осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Используйте пинцет, чтобы снять заземляющий кронштейн на левой кромке Taptic Engine.

Используйте заострённый край лопатки, чтобы поддеть разъём антенного кабеля и отвести его вверх и в сторону от разъёма Taptic Engine ниже.

Используйте заострённый край лопатки, чтобы отсоединить Taptic Engine, поддев его разъём прямо вверх из гнезда.

Используйте пинцет, чтобы аккуратно вынуть Taptic Engine.

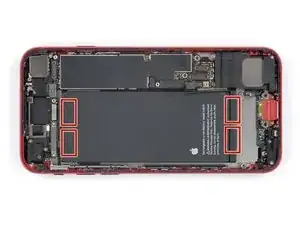

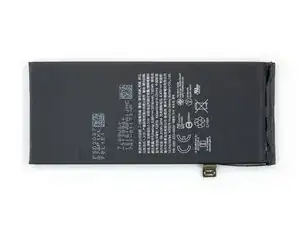

Батарея iPhone закреплена четырьмя кусками растягивающегося липкого крепления — двумя вверху и двумя внизу.

Каждый кусок крепления имеет чёрную тяговую ленточку на конце, которая слабо приклеена к передней поверхности или иногда только к короткой кромке батареи.

Осторожно: не прокалывайте и не гните батарею инструментом — проколотая или согнутая батарея может протечь, выделить опасные химикаты или загореться. По возможности используйте ногти или тупой пинцет. Острый пинцет применяйте только если другим инструментом невозможно отодрать клеящийся край.

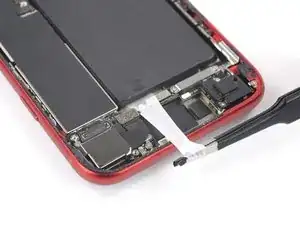

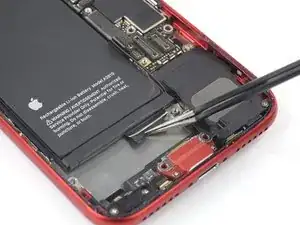

Отогните первую тяговую ленточку батареи от нижнего правого края батареи.

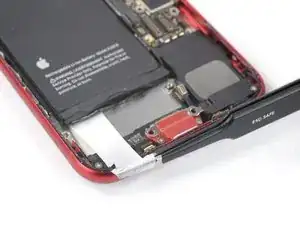

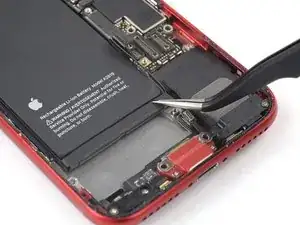

Возьмите первую тяговую ленточку пальцами или тупым пинцетом и медленно потяните её от батареи в направлении вниз iPhone.

Тяните достаточно сильно, чтобы поддерживать натяжение полоски, но не прилагайте чрезмерной силы. Дайте ей время растянуться и отклеиться из‑под батареи.

Не давите на батарею. Держите iPhone за боковые стороны.

Держите полоску ровной и без складок. Старайтесь тянуть равномерно по всей длине полоски, а не в центре или с одного края.

Тяните под низким углом, чтобы полоска не зацепилась за край батареи.

Чтобы полоска реже рвалась, сочетайте тянущее движение с тем, что сматываете полоску вокруг пинцета. Повторяйте медленно до полного удаления полоски.

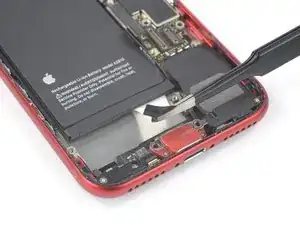

Если липкая полоска порвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжайте тянуть — но не поддёргивайте под батарею.

Если какая‑то из полосок отклеится и не может быть извлечена из‑под батареи, попытайтесь удалить остальные полоски, затем продолжайте, как указано ниже.

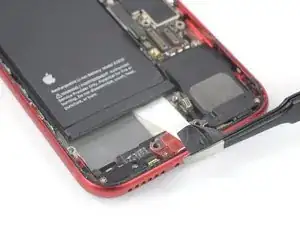

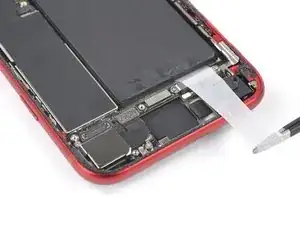

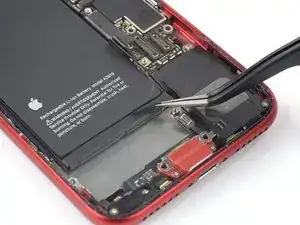

Возьмите оставшиеся три подтяжных язычка пальцами или тупоконечными пинцетами и тяните их от аккумулятора, в направлении нижней части iPhone.

Действуйте так же, как с предыдущей полоской: не давите на аккумулятор, держите полоску плоской и без складок, тяните под небольшим углом.

Если клеевая лента порвётся, попытайтесь поймать её пальцами или тупоконечными пинцетами и продолжайте тянуть — не поддевать аккумулятор.

Если клей откололся под аккумулятором и не может быть извлечён, переходите к следующему шагу.

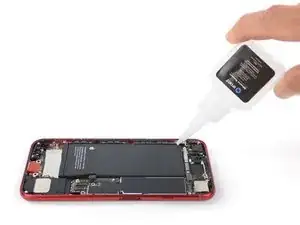

Если какие‑либо клеевые полоски оборвались и аккумулятор остался приклеенным к задней панели, удалите его, капнув несколько капель изопропилового спирта (90% или выше) под аккумулятор рядом с местом приклеивания.

Подождите примерно одну минуту, чтобы спирт ослабил клей.

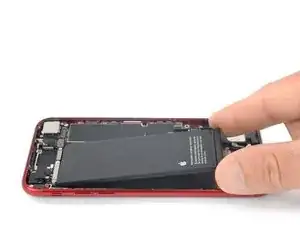

Используйте медиатор для вскрытия или плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь с силой выдёргивать аккумулятор. При необходимости капните ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддёма.

Если у вас нет изопропилового спирта высокой концентрации (свыше 90%), вы можете приготовить iOpener и приложить его к заднему стеклу не менее чем на три минуты, чтобы ослабить клей под аккумулятором.

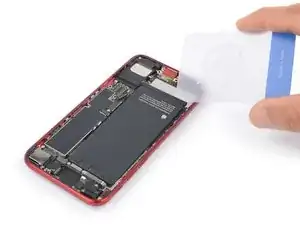

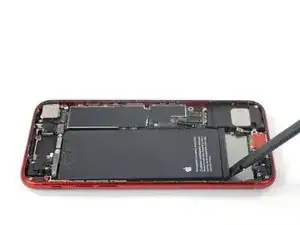

Вставьте пластиковую карту под нижний край аккумулятора.

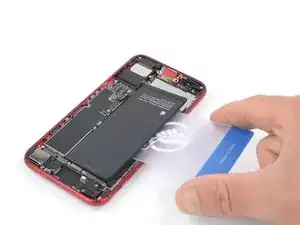

Проведите пластиковой картой вдоль края аккумулятора, чтобы отделить его от задней панели и разрезать клей.

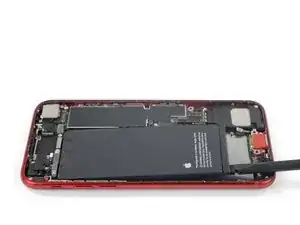

Используйте пластиковую карту, чтобы аккуратно поддеть аккумулятор.

Снимите аккумулятор.

Если в телефоне остался раствор спирта, аккуратно протрите его бумажным фильтром для кофе или безворсовой тканью либо дождитесь естественной сушки перед установкой нового аккумулятора.

Если новый аккумулятор не поставлялся с уже установленным клеем, обратитесь к этому руководству для помощи в замене клеевых полосок.

После сборки выполните жёсткую перезагрузку. Это поможет предотвратить ряд проблем и упростит диагностику.
