Замена модуля задней камеры iPhone 14 Plus

Перед началом разборки выключите iPhone.

Выкрутите два 6,8-мм винта P2 пенталоб с нижнего края iPhone.

Если вставить отвёртку слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы пометить инструмент и избежать повреждений.

Отмерьте 3 мм от кончика отвёртки и отметьте это место перманентным маркером.

Также можно отметить другие края отвёртки разными значениями длины.

Альтернативный способ: приклейте монету к отвёртке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самостоятельного ремонта.

Если на задней панели iPhone есть трещины, наклейте прозрачную плёнку, чтобы предотвратить дальнейшее разрушение стекла и возможные травмы во время ремонта.

Наклейте перекрывающие полоски прозрачной упаковочной плёнки на всю заднюю панель iPhone, пока вся поверхность не будет покрыта.

Обязательно наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отойти при ремонте.

Если присоска не держится на следующих шагах, сложите прочный отрезок пленки (например, скотч) в виде ручки и используйте его для подъёма задней панели.

Если ничего не помогает, можно приклеить присоску к задней панели суперклеем.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока он станет слегка горячим на ощупь.

Не оставляйте фен в одном положении на протяжении длительного времени.

Установите присоску на нижний край задней панели, избегая её самого края.

С усилием и постоянным нажимом потяните присоску вверх, чтобы образовался небольшой зазор между задней панелью и рамкой.

Вставьте отвёртку в зазор.

Клей, удерживающий заднюю панель, очень прочный, и для создания начального зазора требуется значительное усилие. Если сложно раздвинуть панель, нагрейте стекло дополнительно, слегка покачивая его вверх и вниз, чтобы ослабить клей, пока не появится достаточно большой зазор для отвёртки.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока задняя панель не станет слегка горячей на ощупь.

Переместите отвёртку вокруг нижнего левого угла вверх по левому краю iPhone, разрезая клей, удерживающий заднюю панель.

Не вставляйте отвёртку глубже, чем на 3 мм, иначе можно повредить внутренние компоненты.

Используйте фен, чтобы нагреть правый край iPhone (сторону с кнопкой питания) в течение 90 секунд или пока задняя панель не станет слегка горячей на ощупь.

По правому краю iPhone проходит хрупкий кабель. Не вставляйте отвёртку в этом месте, иначе можно повредить кабель.

Вставьте отвёртку снова с нижнего края iPhone и проведите ей вверх по правой стороне, продолжая разделять клей.

Не вставляйте отвёртку глубже чем на 3 мм, иначе можно повредить кабель зарядной катушки.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока задняя панель не станет слегка горячей на ощупь.

Вставьте отвёртку под верхним правым краем телефона. Переместите её вокруг правого верхнего угла и наполовину вдоль верхнего края.

Вставьте отвёртку под верхним левым краем телефона. Переместите её вокруг левого верхнего угла и наполовину вдоль верхнего края.

Не вставляйте отвёртку глубже чем на 3 мм, иначе можно повредить или размазать матрицу камер.

Пока не пытайтесь полностью отделить заднюю панель, так как она соединена с материнской платой хрупким гибким кабелем.

Снимите присоску с задней панели.

Медленно откройте iPhone, откинув заднюю панель вверх от левого края, как заднюю крышку книги.

Следите за тем, чтобы не повредить короткий гибкий кабель катушки зарядки.

Уприте заднюю панель во что-нибудь, чтобы удерживать её в открытом положении во время работы с телефоном.

Если под рукой ничего нет, чтобы упереть заднюю панель, используйте для этого присоску.

При сборке установите заднюю панель на место, совместите фиксаторы вдоль верхнего края и аккуратно защёлкните верхний край, прежде чем защёлкивать остальную часть. Если панель не защёлкивается легко, проверьте состояние фиксаторов по периметру задней панели и убедитесь, что они не погнуты.

Используйте отвёртку Y000, чтобы выкрутить два винта длиной 1,3 мм, крепящих крышку разъёма батареи.

На протяжении всего ремонта следите за тем, куда вы кладёте каждый винт, и убедитесь, что он вернётся точно на своё место, чтобы не повредить iPhone.

При сборке в этот момент можно включить iPhone и проверить все функции, прежде чем окончательно закреплять дисплей. Не забудьте полностью выключить iPhone, прежде чем продолжить работу.

Захватите крышку разъёма батареи пинцетом и сдвиньте её вверх (в сторону маркировки A15), чтобы освободить верхний зацеп.

Снимите крышку разъёма батареи.

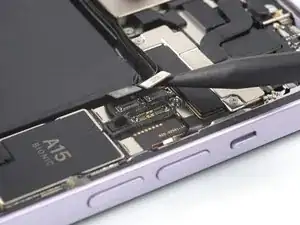

Используйте заострённый конец лопатки, чтобы отключить кабель батареи, поддев разъём строго вверх от разъёма на плате.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других соединений на плате. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Немного отогните разъём от платы, чтобы он случайно не коснулся разъёма и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы выкрутить один винт длиной 1,0 мм, крепящий крышку разъёма катушки зарядки.

Используя пинцет, снимите крышку разъёма катушки зарядки.

Используйте заострённый конец лопатки, чтобы отключить кабель катушки зарядки, поддев разъём строго вверх от разъёма на плате.

Снимите заднюю панель в сборке.

Нанесите новый клей в необходимые места после очистки соответствующих участков изопропиловым спиртом (>90 %).

Во время сборки остановитесь здесь, если хотите заменить клей задней панели.

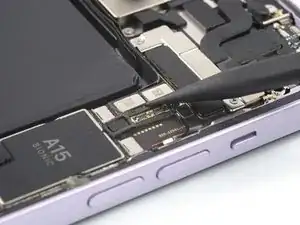

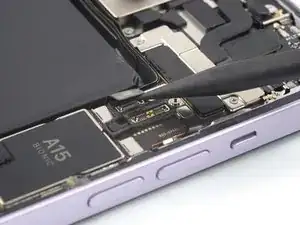

Используйте лопатку, чтобы отключить два кабеля камеры заднего вида, поддев разъёмы строго вверх от их разъёмов на плате.

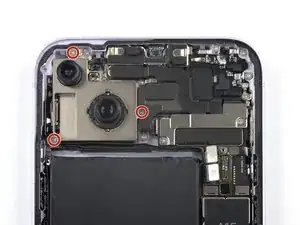

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 2,1 мм, крепящих камеру заднего вида.

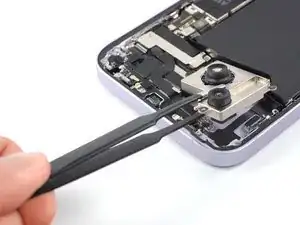

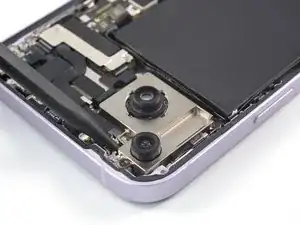

Вставьте заострённый конец лопатки под верхний край камеры заднего вида.

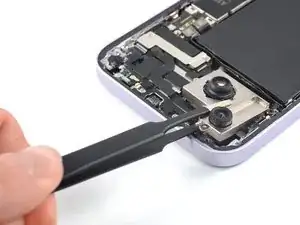

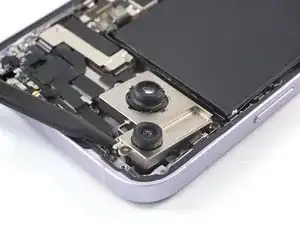

Приподнимите лопаткой, чтобы освободить камеру заднего вида.

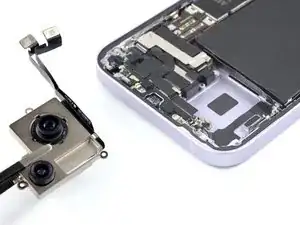

Снимите камеру заднего вида пинцетом или пальцами.
