Замена нижней 5G mmWave антенны Motorola Moto G Stylus 5G (2022)

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к краю задней крышки с лотком SIM-карты в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор чувствительны к повреждениям от жары.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать щель между крышкой и рамкой.

Вставьте в щель монтажную лопатку (opening pick).

Проведите монтажной лопаткой вперёд и назад вдоль правого края, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не склеился снова.

Вставьте вторую монтажную лопатку в нижний правый угол.

Проведите эту лопатку вдоль нижнего края до нижнего левого угла, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижний край не склеился снова.

Вставьте третью монтажную лопатку в нижний правый угол.

Проведите эту лопатку вдоль левого края, чтобы разрезать клей.

Не беспокойтесь о проходе под рамкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте лопатку вставленной в верхнем левом углу, чтобы левый край не склеился снова.

Вставьте четвёртую лопатку в верхний левый угол.

Проведите лопатку к верхнему правому углу, чтобы разрезать верхний клей.

Просуньте монтажную лопатку между рамкой камеры и задней крышкой.

Клей задней крышки особенно прочен вокруг рамки камеры.

Проведите лопатку вокруг рамки камеры, чтобы отделить заднюю крышку от рамки.

Возьмитесь и снимите заднюю крышку, подняв её от телефона.

Если задняя крышка всё ещё прилипает к рамке, проведите лопатку по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Чтобы приклеить заднюю крышку с помощью самодельных вырезанных наклеек, следуйте этому руководству.

Чтобы приклеить заднюю крышку скотчем, следуйте этому руководству.

Разогрейте iOpener и приложите его к рамке камеры в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор чувствительны к повреждениям от жары.

Вставьте монтажную лопатку под рамку камеры.

Проведите лопатку по периметру рамки, чтобы разрезать клей.

Если рамка сильно приклеена, примените дополнительное нагревание, чтобы ослабить клей.

Возьмите и снимите рамку камеры.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить рамку камеры с помощью самодельных вырезанных наклеек, следуйте этому руководству.

Чтобы приклеить рамку камеры скотчем, следуйте этому руководству.

Используйте крестовую отвёртку, чтобы выкрутить одиннадцать винтов длиной 4.1 мм, удерживающих крышку материнской платы.

Если вы не можете найти все винты, проверьте под оставшимися кусочками клея.

Вставьте лопатку между нижним правым углом крышки и рамкой.

Подденьте, чтобы освободить защёлки, удерживающие крышку.

Проведите лопатку к вершине крышки и подденьте, чтобы освободить правый край.

Схватите правый край крышки и снимите её с материнской платы.

Используйте острый наконечник лопатки, чтобы приподнять пресс-коннектор батареи.

При отключении таких коннекторов будьте осторожны, чтобы не сдвинуть маленькие монтажные элементы, расположенные вокруг разъёма.

Чтобы повторно подсоединить пресс-коннекторы, аккуратно совместите стороны и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не надавливайте по центру. Если коннектор смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

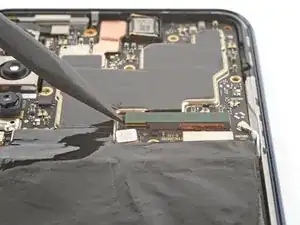

Вставьте лопатку между левой стороной 5G mmWave антенны и платой.

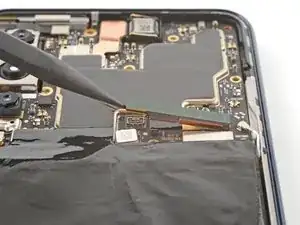

Подденьте, чтобы отсоединить пресс-коннектор.

Антенну приклеивают лёгким клеевым слоем.

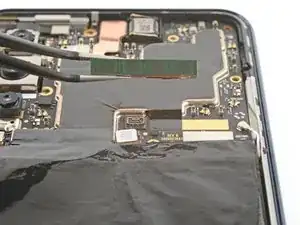

Возьмите антенну 5G mmWave пинцетом или пальцами и снимите её.
