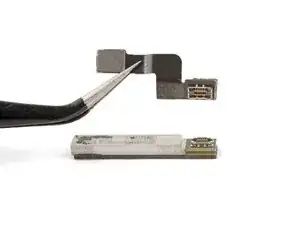

Замена верхней 5G mmWave-антенны Motorola Moto G Stylus 5G (2022)

Используйте это руководство, чтобы снять и заменить верхнюю 5G mmWave-антенну в вашем Motorola Moto G Stylus 5G 2022 года.

Это одна из двух 5G mmWave-антенн. Эта верхняя антенна закреплена на раме и передаёт и принимает сигналы вверх и наружу из устройства. Для инструкции по снятию нижней 5G mmWave-антенны следуйте этому руководству.

Перед началом загрузите приложение Software Fix, чтобы создать резервную копию устройства и определить, связана ли проблема с программным или аппаратным обеспечением.

Шаг 1

Вставьте инструмент для извлечения SIM-карты или выпрямлённую скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите уверенно, чтобы извлечь лоток.

Шаг 2

Возьмите и извлеките лоток SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована в лотке.

Шаг 3

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к кромке задней крышки со стороны слота для SIM-карты на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 4

Прикрепите присоску к задней крышке как можно ближе к центру правой кромки.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Шаг 5

Проводите лопаткой взад и вперёд вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку внизу справа, чтобы клей не схватился вновь.

Шаг 6

Вставьте вторую лопатку в нижний правый угол.

Проведите эту лопатку вдоль нижней кромки до нижнего левого угла, чтобы разрезать клей.

Оставьте лопатку вставленной, чтобы нижняя кромка не схватилась вновь.

Шаг 7

Вставьте третью лопатку в нижний правый угол.

Проведите эту лопатку вдоль левой кромки, чтобы разрезать клей.

Не беспокойтесь о разрезе под рамкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте лопатку вставленной в верхнем левом углу, чтобы левая кромка не схватилась вновь.

Шаг 8

Вставьте четвёртую лопатку в верхний левый угол.

Проведите лопатку к верхнему правому углу, чтобы разрезать верхний клей.

Шаг 9

Вставьте лопатку между рамкой камеры и задней крышкой.

Клей задней крышки особенно крепко держится вокруг рамки камеры.

Проведите лопатку вокруг рамки камеры, чтобы отделить заднюю крышку от рамы.

Шаг 10

Возьмите и снимите заднюю крышку, поднимая её от телефона.

Если задняя крышка всё ещё прилипает к раме, проведите лопатку по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Чтобы приклеить заднюю крышку с помощью специально вырезанных клеевых прокладок, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Шаг 11

Нагрейте iOpener и приложите его к рамке камеры на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 12

Вставьте лопатку под рамку камеры.

Проведите лопатку по периметру рамки, чтобы разрезать клей.

Если рамка кажется зафиксированной, приложите дополнительное тепло, чтобы сильнее ослабить клей.

Шаг 13

Возьмите и снимите рамку камеры.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству, чтобы выполнить аппаратное тестирование. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить рамку камеры с помощью специально вырезанных клеевых прокладок, следуйте этому руководству.

Чтобы приклеить рамку камеры с помощью ленты, следуйте этому руководству.

Шаг 14

Отверткой Phillips удалите одиннадцать винтов длиной 4.1 мм, удерживающих крышку материнской платы.

Если вы не можете найти все винты, проверьте под оставшимися остатками клея.

Шаг 15

Вставьте лопатку между нижним правым углом крышки и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие крышку.

Сдвиньте лопатку в направлении верхней части крышки и подденьте, чтобы освободить правый край.

Шаг 16

Возьмитесь за правый край крышки и снимите её с материнской платы.

Шаг 17

Используйте остриё лопатки, чтобы поддеть пружинный разъём батареи.

При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтированные компоненты вокруг гнезда.

Чтобы снова подключить пружинные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по середине. При смещении разъёма контакты могут согнуться, что приведёт к необратимому повреждению.

Шаг 18

Используйте острый конец лопатки, чтобы поддеть и отключить пружинный разъём дисплея.

Шаг 19

Используйте острый конец лопатки, чтобы поддеть и отсоединить белый антенный кабель.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При сборке такие разъёмы может быть трудно подключить. Держите разъём над его гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Шаг 20

Используйте острый конец лопатки, чтобы поддеть и отключить пружинный разъём кабеля платы.

Шаг 21

Используйте острый конец лопатки, чтобы поддеть и отключить пружинный разъём 5G мм-волновой антенны.

Шаг 22

Отвинтите крестовой отвёрткой винт длиной 3 мм, фиксирующий материнскую плату.

Шаг 23

Поднимите и отогните графитовую плёнку с батареи и переверните её на материнскую плату.

Будьте осторожны, чтобы не порвать плёнку. Она слабо приклеена к батарее.

Шаг 24

Возьмите материнскую плату за нижний край и поднимите её из гнезда.

Убедитесь, что свободные кабели не зацепились за материнскую плату при её извлечении.

При сборке убедитесь, что под материнской платой не застряли кабели или разъёмы.

Шаг 25

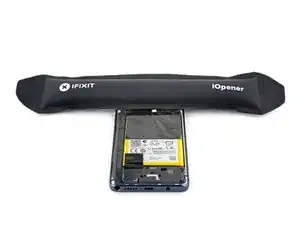

Нагрейте iOpener и приложите его к креплению антенны в верхнем левом углу рамки в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

В качестве альтернативы используйте высококонцентрированный изопропиловый спирт (свыше 90%) между креплением и верхним левым углом рамки.

Шаг 26

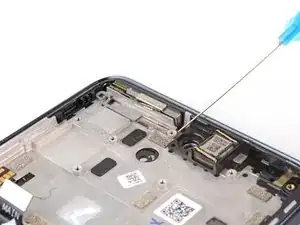

Вставьте острый конец лопатки между правой стороной крепления 5G мм-волновой антенны и рамкой.

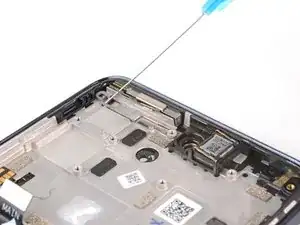

Подденьте крепление.

Крепление приклеено к рамке сильной металлической лентой. Работайте медленно, чтобы не порвать эту клейкую ленту.

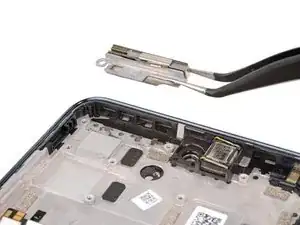

Извлеките крепление из его гнезда.

При сборке удалите старый клей с крепления и рамки, затем нанесите новый клей.

Шаг 27

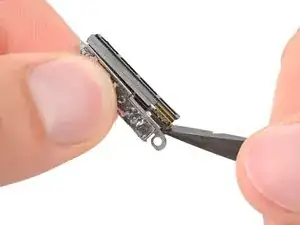

Используйте плоский конец лопатки, чтобы поддеть между мягкой подкладкой под пружинным разъёмом антенны и креплением.

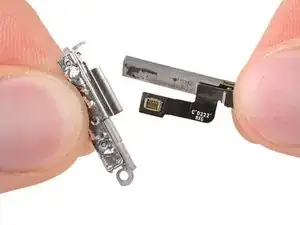

Возьмитесь и отделите 5G мм-волновую антенну от крепления.

Шаг 28

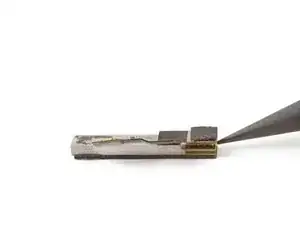

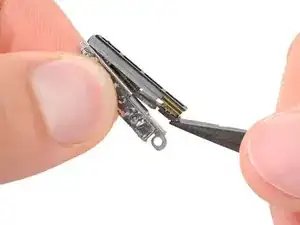

Используйте остриё лопатки, чтобы поддеть и отсоединить пружинный разъём антенны.

Снимите кабель.

После снятия кабеля остаётся только антенна.

Заключение

Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые слои с новой детали перед установкой.

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке. Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Утилизируйте электронные отходы через сертифицированного переработчика по стандарту R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.
