Замена экрана Motorola Moto G Stylus 5G (2022)

Это руководство показывает, как заменить экран в вашем Motorola Moto G Stylus 5G 2022 года на оригинальную запчасть Motorola.

Примечание: Эта процедура предназначена для экрана, уже установленного в новую рамку (также называемую шасси). Вам потребуется пересадить все внутренние компоненты телефона в новый экран.

Перед началом загрузите приложение Software Fix, чтобы сохранить резервную копию устройства и определить, связана ли проблема с программным обеспечением или оборудованием.

Шаг 1

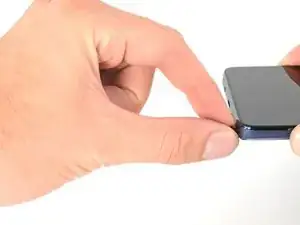

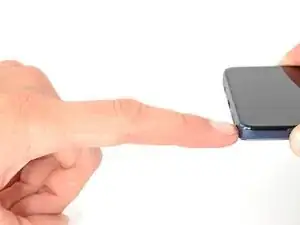

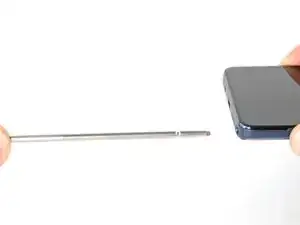

Нажмите кнопку у основания стилуса, чтобы частично извлечь его.

Удалите стилус.

Шаг 2

Вставьте инструмент для извлечения SIM-карты или распрямлённую скрепку в отверстие рядом с лотком SIM-карты.

Нажмите сильно, чтобы извлечь лоток.

Шаг 3

Возьмите и выньте лоток SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована в лотке.

Шаг 4

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работы.

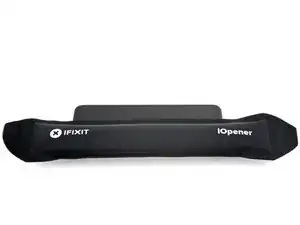

Разогрейте iOpener и приложите его к краю задней крышки возле слота для SIM-карты на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Шаг 5

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и ровно потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Шаг 6

Проведите медиатором взад-вперёд вдоль правого края, чтобы разрезать клей.

Оставьте медиатор внизу справа, чтобы клей не склеился обратно.

Шаг 7

Вставьте второй медиатор в нижний правый угол.

Проведите этот медиатор вдоль нижнего края до нижнего левого угла, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы нижний край не склеился обратно.

Шаг 8

Вставьте третий медиатор в нижний правый угол.

Проведите этот медиатор вдоль левого края, чтобы разрезать клей.

Не беспокойтесь о разрезе под окантовкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте медиатор вставленным в верхнем левом углу, чтобы левый край не склеился обратно.

Шаг 9

Вставьте четвёртый медиатор в верхний левый угол.

Проведите медиатор до верхнего правого угла, чтобы разрезать верхний клей.

Шаг 10

Просуньте медиатор между окантовкой камеры и задней крышкой.

Клей задней крышки особенно прочный вокруг окантовки камеры.

Проведите медиатор вокруг окантовки камеры, чтобы отделить заднюю крышку от рамки.

Шаг 11

Возьмите и снимите заднюю крышку, поднимая её от телефона.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Чтобы приклеить заднюю крышку с помощью клеевых лент по контуру, следуйте этому руководству.

Чтобы приклеить заднюю крышку лентой, следуйте этому руководству.

Шаг 12

Разогрейте iOpener и приложите его к окантовке камеры на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Шаг 13

Вставьте медиатор под окантовку камеры.

Проведите медиатором по периметру окантовки, чтобы разрезать клей.

Если кажется, что она приклеена слишком крепко, подогрейте сильнее, чтобы дополнительно ослабить клей.

Шаг 14

Возьмите и снимите окантовку камеры.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательным закрытием. Следуйте этому руководству, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить окантовку камеры с помощью клеевых лент по контуру, следуйте этому руководству.

Чтобы приклеить окантовку камеры лентой, следуйте этому руководству.

Шаг 15

Используйте крестовую отвертку, чтобы выкрутить одиннадцать винтов длиной 4,1 мм, удерживающих крышку платы.

Если не удаётся найти все винты, проверьте под остатками клея.

Шаг 16

Вставьте лопатку между нижним правым углом крышки и рамой.

Подденьте, чтобы освободить защёлки, фиксирующие крышку.

Сдвиньте лопатку к верхней части крышки и подденьте, чтобы освободить правый край.

Шаг 17

Возьмитесь за правый край крышки и снимите её с материнской платы.

Шаг 18

Используйте острый конец лопатки, чтобы поддеть пресс-коннектор батареи и отсоединить его.

При отсоединении таких коннекторов аккуратно обращайтесь, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг разъёма.

Чтобы вновь подсоединить пресс-коннекторы, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При неправильном выравнивании контакты могут согнуться, что приведёт к необратимому повреждению.

Шаг 19

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор дисплея.

Шаг 20

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить белый антенный кабель.

Подденьте только металлическую головку коннектора. По возможности избегайте подъёма самого кабеля.

При сборке эти коннекторы могут быть сложны для повторного подключения. Удерживайте коннектор над гнездом и прижмите плоской стороной лопатки. Коннектор должен защёлкнуться.

Шаг 21

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля платы.

Шаг 22

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор 5G mmWave-антенны.

Шаг 23

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3 мм, фиксирующий материнскую плату.

Шаг 24

Поднимите и отогните графитовую плёнку с батареи и переложите её на материнскую плату.

Будьте осторожны, чтобы не порвать плёнку. Она слабо приклеена к батарее.

Шаг 25

Возьмите материнскую плату за нижний край и поднимите её из посадочного места.

Убедитесь, что свободные кабели не зацепляются за материнскую плату при её извлечении.

При сборке убедитесь, что под материнской платой не застряли никакие кабели или коннекторы.

Шаг 26

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 4,1 мм из громкоговорителя.

Шаг 27

Вставьте острый конец лопатки между рамой и правым краем громкоговорителя.

Подденьте и освободите правый край громкоговорителя.

Громкоговоритель слабо закреплён на раме маленькими защёлками.

Шаг 28

Возьмитесь за правый край громкоговорителя и снимите его.

Шаг 29

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля дочерней платы.

Шаг 30

Используйте острый конец лопатки, чтобы поддеть и отсоединить белый антенный кабель.

Подденьте только металлическую головку коннектора. По возможности избегайте подъёма самого кабеля.

Освободите кабель из зажима в правом верхнем углу дочерней платы.

При сборке эти коннекторы могут быть сложны для повторного подключения. Удерживайте коннектор над гнездом и прижмите плоской стороной лопатки. Коннектор должен защёлкнуться.

При сборке убедитесь, что кабель закреплён в зажиме на дочерней плате.

Шаг 31

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3 мм, фиксирующий дочернюю плату.

Шаг 32

Возьмите за верхний край дочерней платы и поднимите её.

Убедитесь, что дочерняя плата не зацепится за свободные кабели при подъёме.

Извлеките дочернюю плату из её посадочного места.

Шаг 33

Кабель вибромотора прочно приклеен к корпусу. Прежде чем пытаться отлепить его, выполните этот шаг, чтобы ослабить клей.

Нанесите сильно концентрированный изопропиловый спирт (свыше 90%) на гибкий кабель.

В качестве альтернативы используйте нагретый iOpener, фен или тепловую пушку, чтобы размягчить клей.

Будьте осторожны, чтобы не перегреть аккумулятор или окружающие компоненты.

Шаг 34

Пока клей размягчается, извлеките вибромотор из его углубления:

Вставьте кончик лопатки между противовесом мотора и корпусом.

Подденьте мотор из его посадочного места и поверните его вправо.

Шаг 35

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

С помощью пинцета с тупыми наконечниками захватите основание гибкого кабеля как можно ближе к корпусу.

Медленно и равномерно отлепляйте кабель от корпуса.

Если кабель кажется застрявшим или снова приклеивается, нанесите больше изопропилового спирта или примените тепло.

Снимите вибромотор с корпуса.

Перед установкой мотора в корпус нанесите новый клей на его основание.

Шаг 36

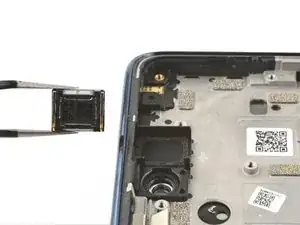

Используйте заостренный конец лопатки, чтобы поддеть нижний край динамика разговорного динамика из корпуса.

Извлеките разговорный динамик из его посадочного места.

При сборке ориентируйте динамик так, чтобы выступающие стороны контактов были ближе всего к фронтальной камере.

Шаг 37

Нагрейте iOpener и приложите его к креплению антенны в верхнем левом углу корпуса на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Альтернативно используйте сильно концентрированный изопропиловый спирт (свыше 90%) между креплением и верхним левым краем корпуса.

Шаг 38

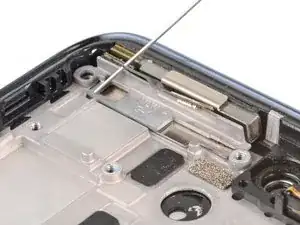

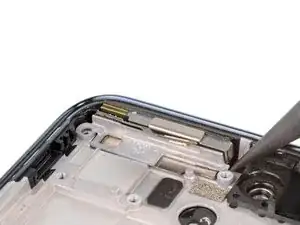

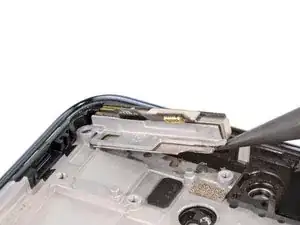

Вставьте заостренный конец лопатки между правой стороной кронштейна 5G mmWave антенны и корпусом.

Подденьте кронштейн вверх.

Кронштейн прикреплен к корпусу сильной металлической лентой. Работайте медленно, чтобы не порвать эту клеящую ленту.

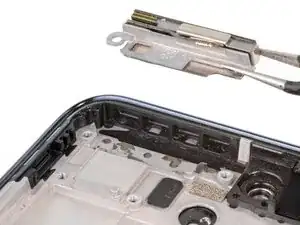

Снимите кронштейн с его посадочного места.

При сборке удалите старый клей с кронштейна и корпуса, затем нанесите новый клей.

Шаг 39

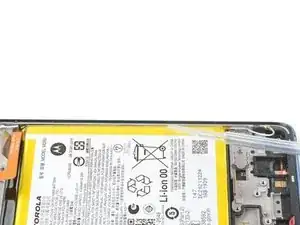

Нагрейте iOpener и приложите его к левой кромке экрана на две минуты.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 40

Кроме того, вы можете использовать сильно концентрированный изопропиловый спирт (свыше 90%), чтобы дополнительно ослабить клей, удерживающий аккумулятор.

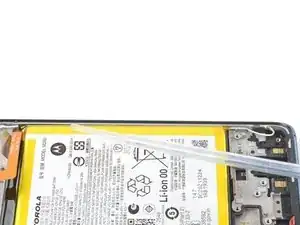

Нанесите изопропиловый спирт в зазоры между боковыми сторонами аккумулятора и корпусом.

Подождите одну минуту, чтобы спирт проник в клей.

Шаг 41

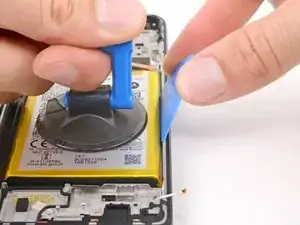

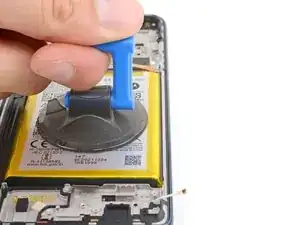

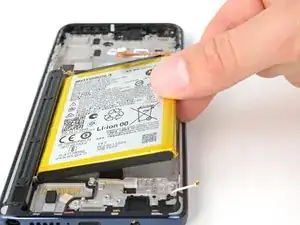

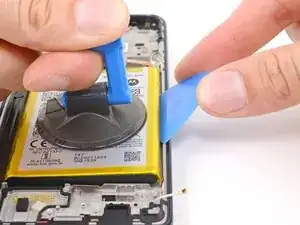

Прикрепите присоску посередине аккумулятора.

Вставьте инструмент для вскрытия между правым краем аккумулятора и корпусом.

Синхронно тяните за присоску и подденьте инструментом, прикладывая ровное усилие.

Не прикладывайте чрезмерную силу к аккумулятору. Для его освобождения из корпуса достаточно медленного, постоянного давления.

Если аккумулятор снова приклеивается, нанесите больше изопропилового спирта.

Шаг 42

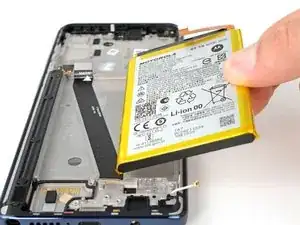

Извлеките аккумулятор из его посадочного места.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это может быть опасно.

Используйте это руководство, чтобы установить аккумулятор с клеем, вырезанным по форме, или используйте это руководство, чтобы установить аккумулятор с клеевой лентой.

Шаг 43

Если вы собираетесь повторно использовать старый аккумулятор, пропустите этот шаг.

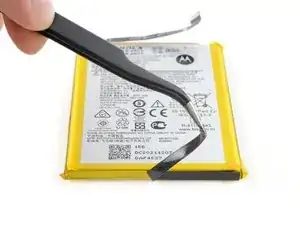

Отклейте и снимите поролоновую полоску с нижней части аккумулятора.

Приклейте поролоновую полоску на новый аккумулятор.

Шаг 44

iOpener может прилипнуть к остаткам клея от аккумулятора. Очистите окружающую поверхность немного изопропилового спирта, чтобы этого избежать.

Нагрейте iOpener и приложите его к кабелю платы на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к нагреву.

Шаг 45

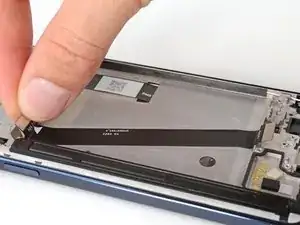

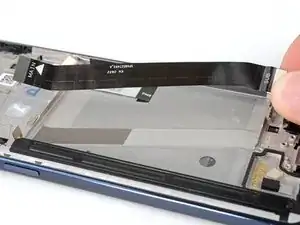

Отклейте и снимите кабель платы с корпуса.

Не складывайте и не сгибайте кабель под острым углом.

Шаг 46

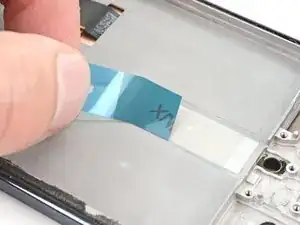

В этом шаге показано, как заменить проводящий клей для кабеля платы при сборке. Если в рамке этот клей уже установлен, пропустите этот шаг.

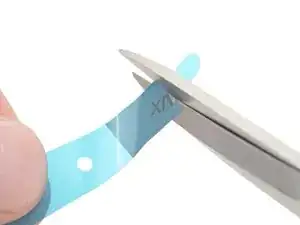

При необходимости обрежьте блоки клея так, чтобы они помещались в контуры канала кабеля. Клей не обязательно должен идеально соответствовать контурам.

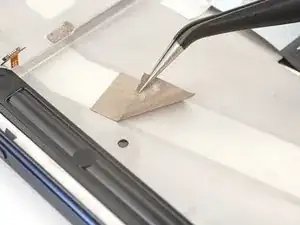

Отделите блоки клея от клеевой подложки.

Разместите блоки клея в канале кабеля платы. Равномерно распределите их по каналу.

Снимите оставшиеся пластиковые подкладки, чтобы открыть клеевую поверхность.

Шаг 47

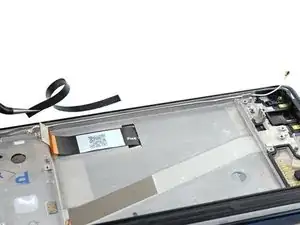

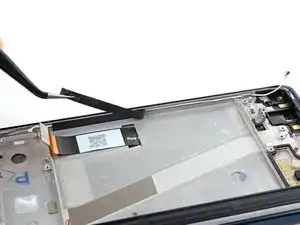

Используйте пинцет, чтобы оторвать и снять чёрную ленту, фиксирующую кабель антенны.

При сборке вы можете повторно использовать ленту, если клей сохранил адгезию. Если нет, следуйте этому руководству, чтобы использовать заранее вырезанную клеевую полоску.

Шаг 48

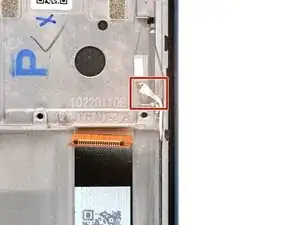

Дополнительная длина кабеля антенны по обе стороны рамки очень важна для его выравнивания.

Не оставляйте дополнительную длину кабеля в месте его подключения к материнской плате, и направьте всю доступную длину к дочерней плате.

Шаг 49

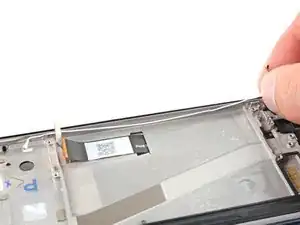

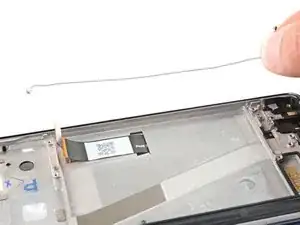

Возьмите и приподнимите кабель антенны с рамки.

Шаг 50

Остаётся только экран.

Заключение

Сравните новую запасную деталь с оригинальной — обязательно перенесите оставшиеся компоненты и снимите защитные слои клея с новой детали перед установкой.

Для сборки устройства выполните указанные инструкции в обратном порядке.

Сдайте электронные отходы в сертифицированную по стандартам R2 или e-Stewards организацию по переработке.

Ремонт пошёл не по плану? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
