Замена вибромотора Motorola Moto G Stylus 5G (2022)

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к кромке задней крышки со слотом для SIM-карты в течение двух минут.

Можно также использовать фен или тепловую пушку, но следите, чтобы не перегреть телефон — дисплей и внутренний аккумулятор уязвимы к тепловому повреждению.

Приложите присоску к задней крышке как можно ближе к центру правой кромки.

Сильно и ровно тяните за присоску вверх, чтобы создать зазор между крышкой и рамой.

Вставьте медиатор для вскрытия в зазор.

Проведите медиатором взад-вперёд вдоль правой кромки, чтобы перерезать клей.

Оставьте медиатор внизу справа, чтобы клей не слипся снова.

Вставьте второй медиатор в нижний правый угол.

Проведите этот медиатор вдоль нижней кромки до нижнего левого угла, чтобы перерезать клей.

Оставьте медиатор вставленным, чтобы нижняя кромка не слиплась снова.

Вставьте третий медиатор в нижний правый угол.

Проведите этот медиатор вдоль левой кромки, чтобы перерезать клей.

Не беспокойтесь о разрезе под окантовкой камеры. Она отделена от задней крышки и будет удалена позже.

Оставьте медиатор вставленным в верхнем левом углу, чтобы левая кромка не слиплась снова.

Вставьте четвёртый медиатор в верхний левый угол.

Проведите медиатором до верхнего правого угла, чтобы перерезать верхний клей.

Проведите медиатор между окантовкой камеры и задней крышкой.

Клей задней крышки особенно прочный вокруг окантовки камеры.

Проведите медиатором вокруг окантовки камеры, чтобы отделить заднюю крышку от рамки.

Возьмитесь за заднюю крышку и снимите её, приподняв от телефона.

Если задняя крышка всё ещё приклеена к рамке, проведите медиатором по краям телефона, чтобы перерезать оставшийся клей.

Примечания при сборке:

Чтобы приклеить заднюю крышку с помощью лент, вырезанных по шаблону, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью клейкой ленты, следуйте этому руководству.

Разогрейте iOpener и приложите его к окантовке камеры в течение двух минут.

Можно также использовать фен или тепловую пушку, но следите, чтобы не перегреть телефон — дисплей и внутренний аккумулятор уязвимы к тепловому повреждению.

Вставьте медиатор под окантовку камеры.

Проведите медиатором по периметру окантовки, чтобы перерезать клей.

Если кажется, что она прочно держится, примените дополнительное тепло, чтобы ещё больше ослабить клей.

Возьмитесь и снимите окантовку камеры.

Примечания при сборке:

В этом месте удобно протестировать телефон перед окончательной сборкой. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить окантовку камеры с помощью лент, вырезанных по шаблону, следуйте этому руководству.

Чтобы приклеить окантовку камеры с помощью клейкой ленты, следуйте этому руководству.

Отверткой Phillips отвинтите одиннадцать винтов длиной 4.1 мм, удерживающих крышку материнской платы.

Если не удаётся найти все винты, проверьте под остатками клея.

Вставьте лопатку между нижним правым углом крышки и рамой.

Подденьте вверх, чтобы освободить защёлки, удерживающие крышку.

Сдвиньте лопатку в сторону верхней части крышки и подденьте, чтобы освободить правую кромку.

Схватите правую кромку крышки и снимите её с материнской платы.

Используйте заострённый конец лопатки, чтобы приподнять прижимной разъём аккумулятора.

При отключении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтированные компоненты вокруг гнезда.

Чтобы вновь подсоединить прижимные разъёмы, аккуратно совместите и нажмите одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Отверткой Phillips открутите шесть винтов длиной 4,1 мм, крепящих динамик.

Вставьте заострённый конец лопатки между рамой и правым краем динамика.

Подденьте и отожмите правый край динамика.

Динамик слабо зафиксирован в раме небольшими защёлками.

Схватите динамик за правый край и извлеките его.

Используйте заострённый конец лопатки, чтобы поддеть и отключить прижимной разъём кабеля дочерней платы.

Заострённым концом лопатки подденьте и отключите белый антенный кабель.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

Освободите кабель из зажима в правом верхнем углу дочерней платы.

При сборке эти разъёмы трудно подсоединять. Удерживайте разъём над гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

При сборке убедитесь, что кабель закреплён в зажиме на дочерней плате.

Отверткой Phillips отвинтите винт длиной 3 мм, фиксирующий дочернюю плату.

Возьмите за верхний край дочерней платы и приподнимите её.

Убедитесь, что дочерняя плата не зацепилась за свободные кабели при извлечении.

Извлеките дочернюю плату из её посадочного места.

Кабель вибромотора сильно приклеен к раме. Перед попыткой отлепить его выполните этот шаг, чтобы ослабить клей.

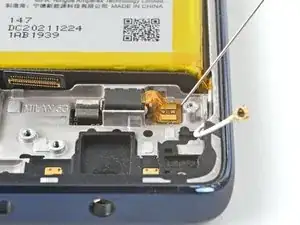

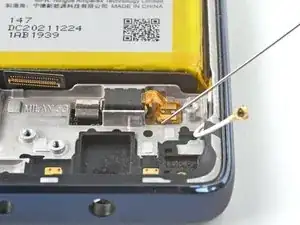

Нанесите сильно концентрированный изопропиловый спирт (более 90%) на гибкий кабель.

В качестве альтернативы используйте подогреваемый iOpener, фен или термофен, чтобы размягчить клей.

Осторожно, не перегревайте аккумулятор и окружающие компоненты.

Пока клей размягчается, извлеките вибромотор из посадочного места:

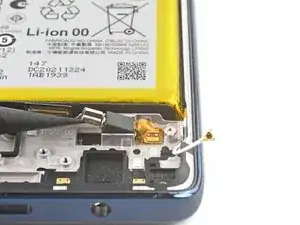

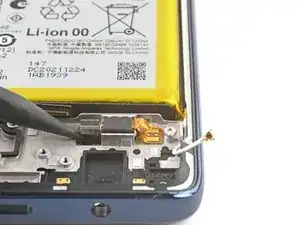

Вставьте заострённый конец лопатки между противовесом мотора и рамой.

Подденьте мотор и вытащите его из посадочного места, затем переверните вправо.

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

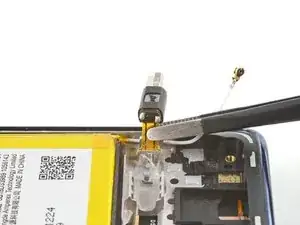

Пинцетом с притуплёнными концами захватите основание гибкого кабеля как можно ближе к раме.

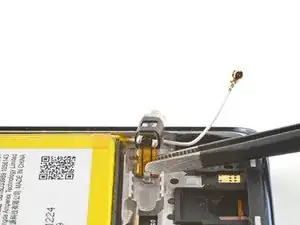

Медленно и равномерно отлейте кабель от рамы.

Если кабель прилипает или опять приклеивается, нанесите больше изопропилового спирта или подогрейте.

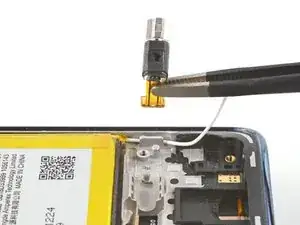

Снимите вибромотор с рамы.

Перед установкой вибромотора в рамку нанесите новый клей.
