Замена фронтальной камеры Motorola Moto G Stylus 5G (2022)

Разрядите батарею до 25% или ниже и выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к кромке задней крышки в месте с лотком для SIM-карты на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильно и ровно потяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием вперед и назад вдоль правого края, чтобы рассечь клей.

Оставьте лезвие внизу правого угла, чтобы клей не сомкнулся снова.

Вставьте второе лезвие в нижний правый угол.

Проведите это лезвие вдоль нижнего края до нижнего левого угла, чтобы рассечь клей.

Оставьте лезвие вставленным, чтобы нижний край не сомкнулся снова.

Вставьте третье лезвие в нижний правый угол.

Проведите это лезвие вдоль левого края, чтобы рассечь клей.

Не беспокойтесь о рассечении под окантовкой камеры. Она отделена от задней крышки и будет удалена позже.

Оставьте лезвие вставленным в верхнем левом углу, чтобы левый край не сомкнулся снова.

Вставьте четвертое лезвие в верхний левый угол.

Проведите лезвие к верхнему правому углу, чтобы рассечь верхний клей.

Просуньте лезвие между окантовкой камеры и задней крышкой.

Клей задней крышки особенно прочный вокруг окантовки камеры.

Проведите лезвием вокруг окантовки камеры, чтобы отделить заднюю крышку от рамки.

Возьмитесь за заднюю крышку и снимите её, поднимая от телефона.

Если задняя крышка всё ещё держится на рамке, проведите лезвием по краям телефона, чтобы рассечь оставшийся клей.

Заметки по сборке:

Чтобы приклеить заднюю крышку с помощью клеевых наклеек по индивидуальной вырезке, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Нагрейте iOpener и приложите его к окантовке камеры на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Подведите лезвие под окантовку камеры.

Проведите лезвием по периметру окантовки, чтобы рассечь клей.

Если ощущается сопротивление, примените дополнительный нагрев, чтобы сильнее ослабить клей.

Возьмитесь и снимите окантовку камеры.

Заметки по сборке:

Это хорошее место для теста телефона перед окончательной сборкой. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить окантовку камеры с помощью клеевых наклеек по индивидуальной вырезке, следуйте этому руководству.

Чтобы приклеить окантовку камеры с помощью ленты, следуйте этому руководству.

Используйте крестообразную отвертку, чтобы выкрутить одиннадцать винтов длиной 4.1 мм, крепящих крышку материнской платы.

Если не можете найти все винты, проверьте под остатками клея.

Вставьте лопаточку между нижним правым углом крышки и рамкой.

Подденьте вверх, чтобы освободить защёлки, удерживающие крышку.

Сдвиньте лопаточку к верхней части крышки и подденьте, чтобы освободить правый край.

Схватите правый край крышки и снимите её с материнской платы.

Используйте острый конец лопатки, чтобы поддеть защёлкивающийся разъём батареи.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть маленькие компоненты поверхностного монтажа вокруг гнезда.

Чтобы повторно присоединить защёлкивающиеся разъёмы, аккуратно совместите стороны и нажмите на одну из них до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

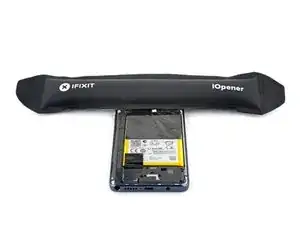

Нагрейте iOpener и приложите его к фронтальной камере в течение двух минут.

Можно также использовать фен или тепловую пушку, но следите, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к нагреву.

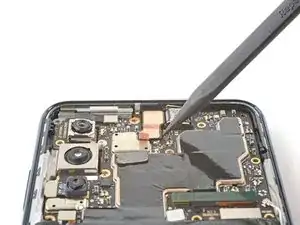

Используйте острый конец лопатки, чтобы приподнять графитовую плёнку рядом с фронтальной камерой.

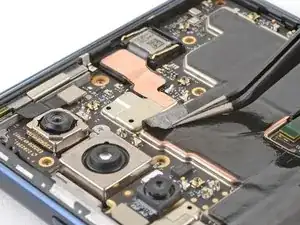

Используйте пинцет, чтобы отодрать графитовую плёнку и полностью обнажить медную ленту фронтальной камеры.

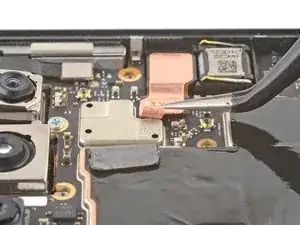

Используйте наконечники пинцета, чтобы приподнять угол медной ленты фронтальной камеры.

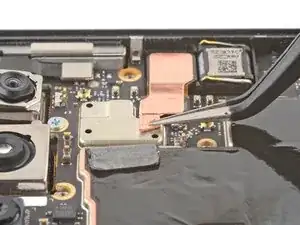

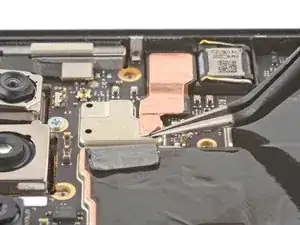

Схватите и оторвите медную ленту от материнской платы.

Эта лента очень легко рвётся. Работайте медленно и при необходимости применяйте дополнительный нагрев, если лента прилипла.

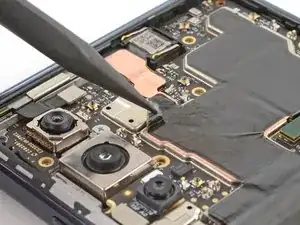

Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём фронтальной камеры.

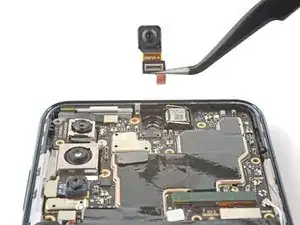

Снимите камеру пальцами или пинцетом.
