Замена динамика разговорного (ушного) громкоговорителя Motorola Moto G Stylus 5G (2022)

Разрядите батарею до 25% или ниже и выключите телефон перед началом работ.

Нагрейте iOpener и приложите его к краю задней крышки у слота для SIM‑карты в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от температуры.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и ровно потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проводите лезвием взад‑вперёд вдоль правого края, чтобы перерезать клей.

Оставьте лезвие внизу справа, чтобы клей не схватился снова.

Вставьте второе лезвие в нижний правый угол.

Проведите это лезвие вдоль нижнего края до нижнего левого угла, чтобы перерезать клей.

Оставьте лезвие вставленным, чтобы нижний край не склеился снова.

Вставьте третье лезвие в нижний правый угол.

Проведите это лезвие вдоль левого края, чтобы перерезать клей.

Не волнуйтесь о разрезе под рамкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте лезвие вставленным в верхнем левом углу, чтобы левый край не склеился снова.

Вставьте четвёртое лезвие в верхний левый угол.

Проведите лезвие к верхнему правому углу, чтобы перерезать верхний клей.

Просуньте лезвие между рамкой камеры и задней крышкой.

Клей задней крышки особенно крепкий вокруг рамки камеры.

Проведите лезвие вокруг рамки камеры, чтобы отделить заднюю крышку от корпуса.

Возьмитесь за заднюю крышку и снимите её, отгибая от телефона.

Если задняя крышка всё ещё прилипает к корпусу, проведите лезвием по краям телефона, чтобы перерезать оставшиеся участки клея.

Примечания по повторной сборке:

Чтобы приклеить заднюю крышку с помощью самоклеящихся полосок по размеру, следуйте этому руководству.

Чтобы приклеить заднюю крышку лентой, следуйте этому руководству.

Нагрейте iOpener и приложите его к рамке камеры в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от температуры.

Вставьте лезвие под рамку камеры.

Проведите лезвием по периметру рамки, чтобы перерезать клей.

Если рамка не отходит, примените дополнительное нагревание, чтобы ослабить клей.

Возьмитесь и снимите рамку камеры.

Примечания по повторной сборке:

Это хорошее место для тестирования телефона перед окончательной сборкой. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить рамку камеры с помощью самоклеящихся полосок по размеру, следуйте этому руководству.

Чтобы приклеить рамку камеры лентой, следуйте этому руководству.

Отверткой Phillips снимите одиннадцать винтов длиной 4.1 мм, которые крепят крышку материнской платы.

Если не удаётся найти все винты, проверьте под остатками клея.

Вставьте лопаточку между нижним правым углом крышки и корпусом.

Подденьте вверх, чтобы освободить защёлки, удерживающие крышку.

Проводите лопаткой к верху крышки и подденьте, чтобы освободить правый край.

Схватите правый край крышки и снимите её с материнской платы.

Используйте острый конец лопатки, чтобы поддеть защёлку-накладку разъёма аккумулятора.

При отключении подобных разъёмов будьте осторожны, чтобы не сместить небольшие поверхностно-монтируемые компоненты вокруг гнезда.

Чтобы снова присоединить щёлкающие разъёмы, аккуратно совместите и нажмите одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

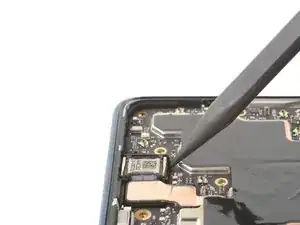

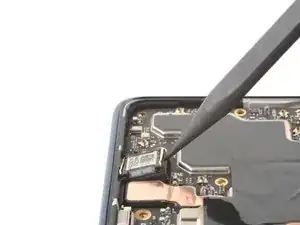

Используйте острый конец лопатки, чтобы приподнять нижний край громкоговорителя вушного динамика.

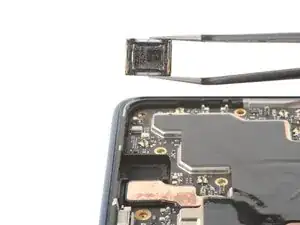

Хватайте и вынимайте вушной динамик пинцетом или пальцами из его углубления.

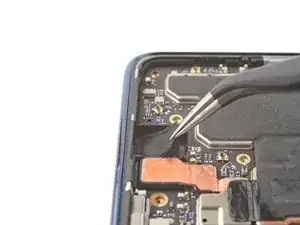

При сборке разместите динамик так, чтобы выступающие стороны контактов были ближе к фронтальной камере.

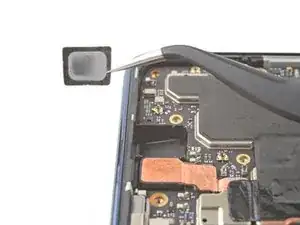

Не устанавливайте вушной динамик в рамку без его сетки. При необходимости перенесите сетку со старой детали.
