Замена аккумулятора Motorola Moto G Stylus 5G (2022)

Разрядите аккумулятор до 25% или ниже и выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к краю задней крышки в области лотка для SIM-карты на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте медиатор в образовавшийся зазор.

Проводите медиатором туда‑сюда вдоль правого края, чтобы разрезать клей.

Оставьте медиатор в правом нижнем углу, чтобы клей снова не сросся.

Вставьте второй медиатор в правый нижний угол.

Проведите этот медиатор вдоль нижнего края к левому нижнему углу, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы нижний край не слипся снова.

Вставьте третий медиатор в правый нижний угол.

Проведите этот медиатор вдоль левого края, чтобы разрезать клей.

Не беспокойтесь о проходе под окантовкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте медиатор вставленным в левом верхнем углу, чтобы левый край не слипся снова.

Вставьте четвертый медиатор в левом верхнем углу.

Проведите медиатором до правого верхнего угла, чтобы разрезать верхний клей.

Просуньте медиатор между окантовкой камеры и задней крышкой.

Клей задней крышки особенно прочный вокруг окантовки камеры.

Проведите медиатором вокруг окантовки камеры, чтобы отделить заднюю крышку от рамки.

Схватите и снимите заднюю крышку, отводя её от телефона.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, чтобы разрезать оставшийся клей.

Заметки по сборке:

Чтобы приклеить заднюю крышку с помощью заранее вырезанных клеевых прокладок, следуйте этому руководству.

Чтобы приклеить заднюю крышку скотчем, следуйте этому руководству.

Нагрейте iOpener и приложите его к окантовке камеры на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Подденьте медиатор под окантовку камеры.

Проведите медиатором по периметру окантовки, чтобы разрезать клей.

Если окантовка кажется застрявшей, примените дополнительный нагрев, чтобы сильнее ослабить клей.

Схватите и снимите окантовку камеры.

Заметки по сборке:

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить окантовку камеры с помощью заранее вырезанных клеевых прокладок, следуйте этому руководству.

Чтобы приклеить окантовку камеры скотчем, следуйте этому руководству.

Отверткой Phillips отверните одиннадцать винтов длиной 4.1 мм, крепящих крышку материнской платы.

Если вы не видите все винты, проверьте под остатками клея.

Вставьте лопаточку между правым нижним углом крышки и рамкой.

Подденьте, чтобы освободить защёлки, удерживающие крышку.

Подвигайте лопаточку в сторону верхней части крышки и подденьте, чтобы освободить правый край.

Схватите правый край крышки и снимите её с материнской платы.

Используйте острый наконечник лопатки, чтобы приподнять защёлкивающийся разъём аккумулятора.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Чтобы повторно подключить защёлкивающиеся разъёмы, осторожно совместите стороны и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и получить необратимые повреждения.

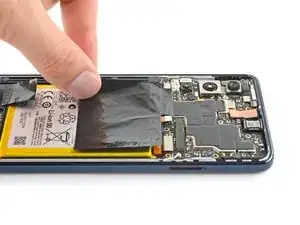

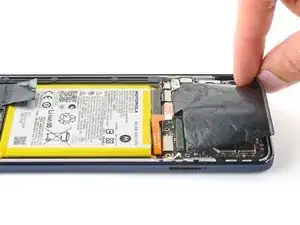

Возьмитесь за графитовую теплоотводящую плёнку, покрывающую аккумулятор.

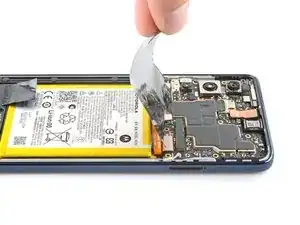

Поднимите и отогните плёнку над материнской платой, чтобы обнажить аккумулятор.

Разогрейте iOpener и приложите его к левому краю экрана примерно на две минуты.

Можно также использовать фен, термопистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

При необходимости вы можете использовать высококонцентрированный изопропиловый спирт (свыше 90%) для дополнительного ослабления клея, фиксирующего аккумулятор.

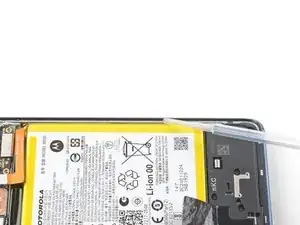

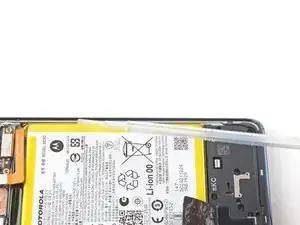

Нанесите изопропиловый спирт в щели между боковинами аккумулятора и корпусом.

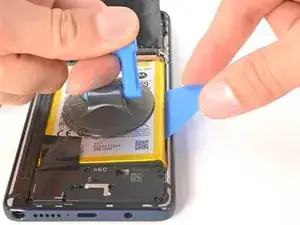

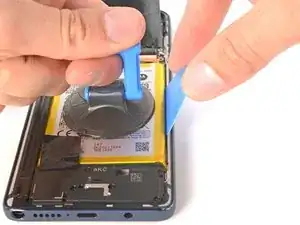

Установите присоску в центре аккумулятора.

Вставьте медиатор для вскрытия между правым краем аккумулятора и корпусом.

Равномерно потяните за присоску и одновременно подденьте медиатором.

Не прикладывайте чрезмерную силу к аккумулятору. Для освобождения из корпуса достаточно медленного, равномерного давления.

При повторном приклеивании аккумулятора примените больше тепла или изопропилового спирта.

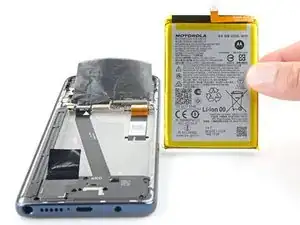

Извлеките аккумулятор из его гнезда.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность безопасности.

Используйте это руководство, чтобы установить аккумулятор с укладкой клеевых полос по индивидуальной вырезке, или используйте это руководство, чтобы установить аккумулятор с клеевым листом.

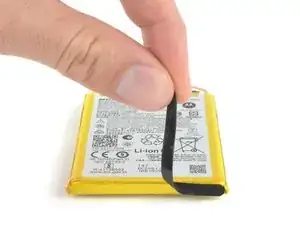

Отделите и снимите поролоновую полоску с нижней части аккумулятора.

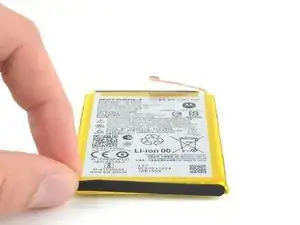

Приклейте поролоновую полоску на новый аккумулятор.
