Замена материнской платы Motorola Moto G Stylus 5G (2022)

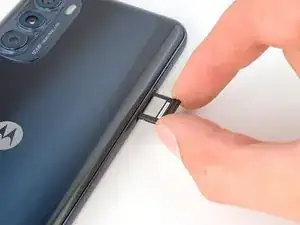

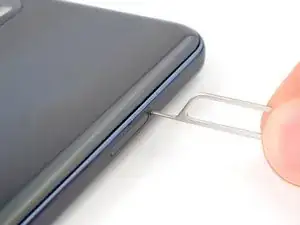

Вставьте инструмент для извлечения SIM-карты или выпрямлённую скрепку в отверстие рядом с лотком для SIM-карты.

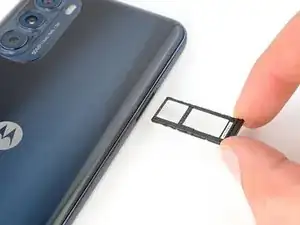

Нажмите крепко, чтобы извлечь лоток.

Возьмите и извлеките лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации внутри лотка.

Разрядите батарею до 25% или ниже и полностью выключите телефон перед началом работы.

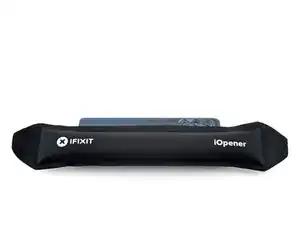

Нагрейте iOpener и приложите его к кромке задней крышки со стороны слота для SIM-карты в течение двух минут.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея чувствительны к воздействию тепла.

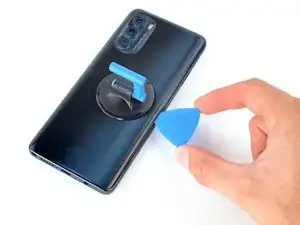

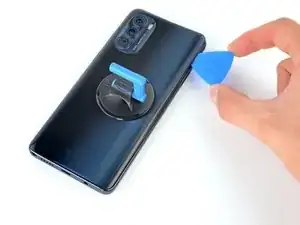

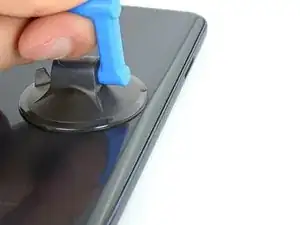

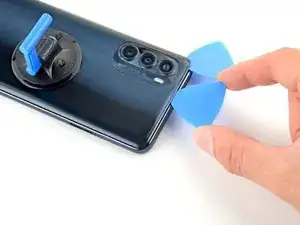

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

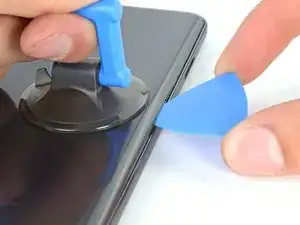

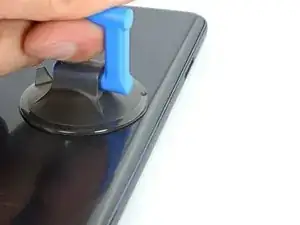

Потяните присоску вверх сильной и равномерной силой, чтобы создать зазор между крышкой и рамкой.

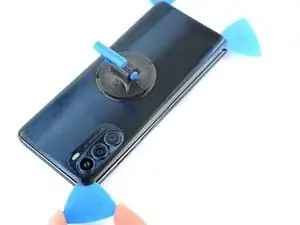

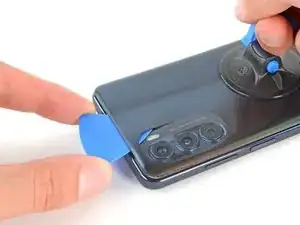

Вставьте лезвие для вскрытия в зазор.

Проводите лезвием взад и вперёд вдоль правого края, чтобы разрезать клей.

Оставьте лезвие в нижнем правом углу, чтобы предотвратить повторное склеивание.

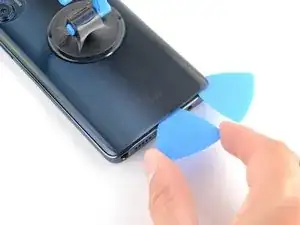

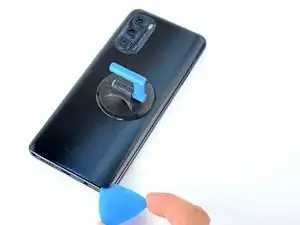

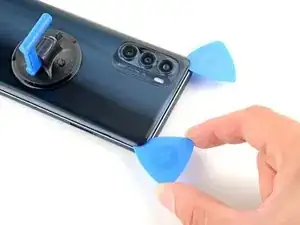

Вставьте второе лезвие во внешний угол внизу справа.

Проведите это лезвие вдоль нижнего края до нижнего левого угла, чтобы разрезать клей.

Оставьте лезвие вставленным, чтобы нижний край не склеился заново.

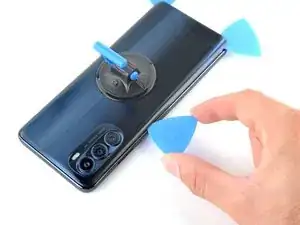

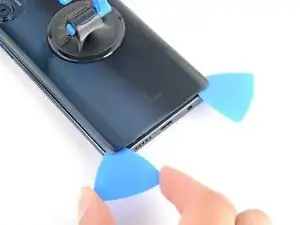

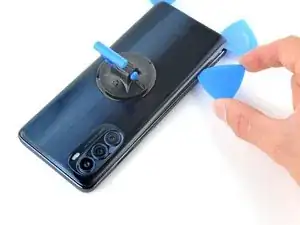

Вставьте третье лезвие в нижний правый угол.

Проведите это лезвие вдоль левого края, чтобы разрезать клей.

Не беспокойтесь о разрезе под рамкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте лезвие в верхнем левом углу, чтобы левый край не склеился заново.

Вставьте четвёртое лезвие в верхний левый угол.

Проведите лезвие до верхнего правого угла, чтобы разрезать верхний клей.

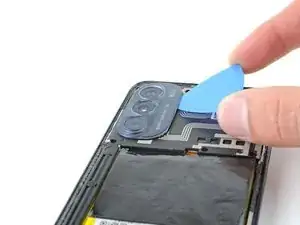

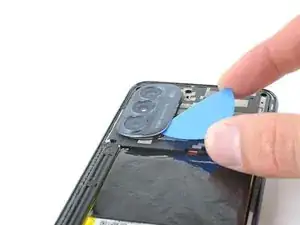

Просуньте лезвие между рамкой камеры и задней крышкой.

Клей на задней крышке особенно прочный вокруг рамки камеры.

Проведите лезвие вокруг рамки камеры, чтобы отделить заднюю крышку от рамки корпуса.

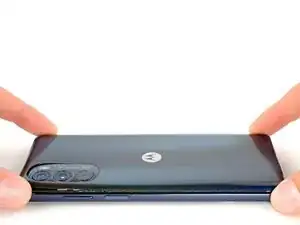

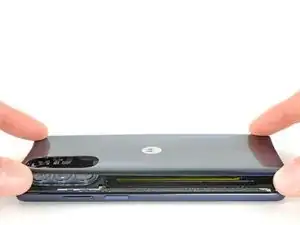

Схватите и снимите заднюю крышку, приподняв её от телефона.

Если задняя крышка всё ещё прилипает к рамке, проведите лезвием по краям телефона, чтобы разрезать оставшийся клей.

Примечания при сборке:

Чтобы приклеить заднюю крышку с помощью клеевых прокладок по размеру, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Нагрейте iOpener и приложите его к рамке камеры на две минуты.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея чувствительны к воздействию тепла.

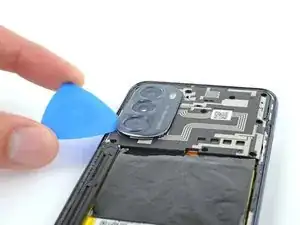

Вставьте лезвие под рамку камеры.

Проведите лезвием по периметру рамки, чтобы разрезать клей.

Если рамка сильно держится, отдайте больше тепла, чтобы дополнительно размягчить клей.

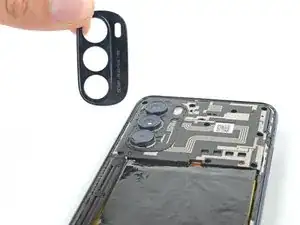

Схватите и снимите рамку камеры.

Примечания при сборке:

Это хорошее место, чтобы протестировать телефон перед окончательным закрытием. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Чтобы приклеить рамку камеры с помощью клеевых прокладок по размеру, следуйте этому руководству.

Чтобы приклеить рамку камеры с помощью ленты, следуйте этому руководству.

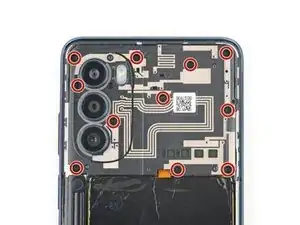

Отверткой Phillips удалите одиннадцать винтов длиной 4.1 мм, крепящих крышку материнской платы.

Если вы не можете найти все винты, проверьте под остатками клея.

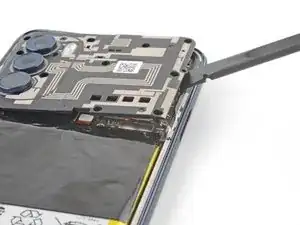

Вставьте лопатку между нижним правым углом крышки и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие крышку.

Сдвиньте лопатку к верхней части крышки и подденьте, чтобы освободить правый край.

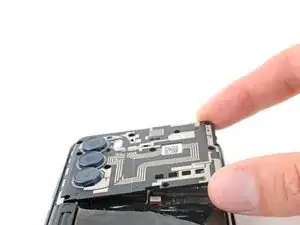

Схватите правый край крышки и снимите её с материнской платы.

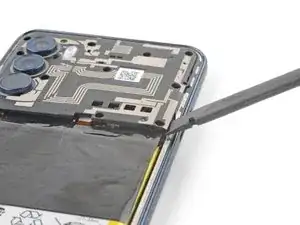

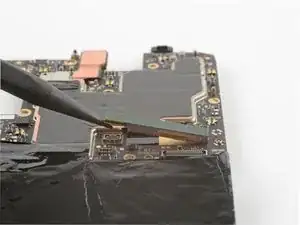

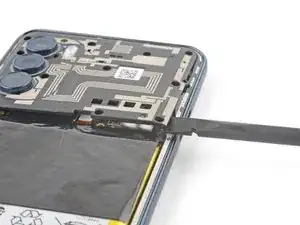

Используйте штырёк лопатки, чтобы поддеть и отсоединить пресс-коннектор батареи.

При отсоединении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Для повторного подключения пресс-коннекторов аккуратно совместите стороны и нажмите на одну сторону, пока она не защёлкнется, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

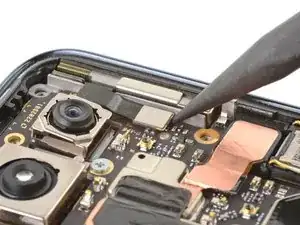

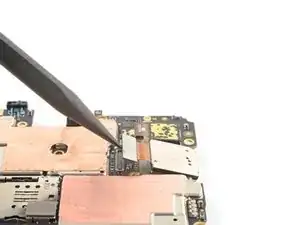

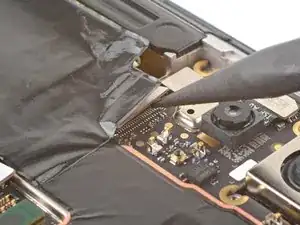

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор дисплея.

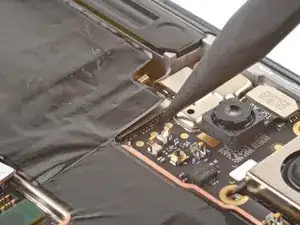

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить белый антенный кабель.

Поддевать следует только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При сборке эти разъёмы бывает трудно соединить. Держите разъём на месте над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться.

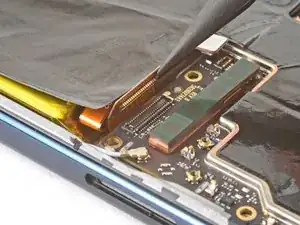

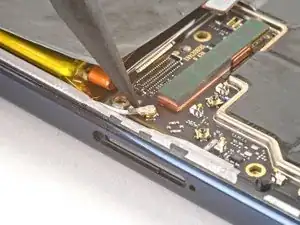

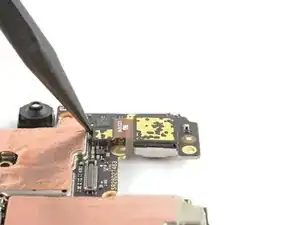

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор шлейфа платы.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор 5G mmWave-антенны.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3 мм, фиксирующий материнскую плату.

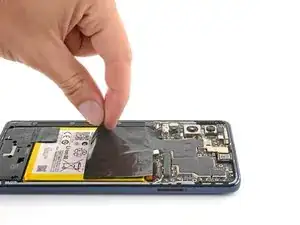

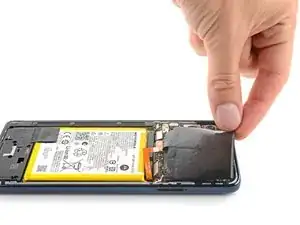

Поднимите и отогните графитовую плёнку с батареи и переверните её на материнскую плату.

Осторожно, чтобы не порвать плёнку. Она слабо приклеена к батарее.

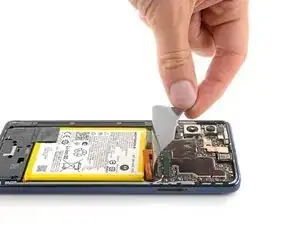

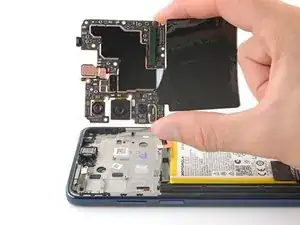

Возьмите материнскую плату за нижний край и выньте её из посадочного места.

Убедитесь, что свободные кабели не зацепились за материнскую плату при её извлечении.

При сборке убедитесь, что под материнской платой не оказались зажаты кабели или разъёмы.

Переверните материнскую плату так, чтобы тыльные камеры были направлены вниз.

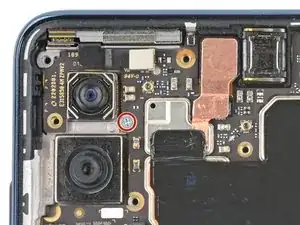

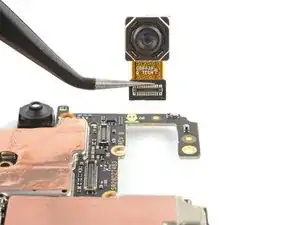

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-коннектор основной камеры.

Камера может выскочить из материнской платы. Работайте медленно, чтобы не потерять её.

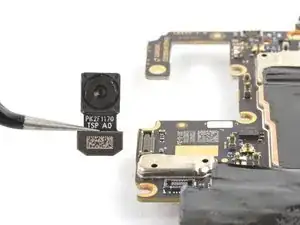

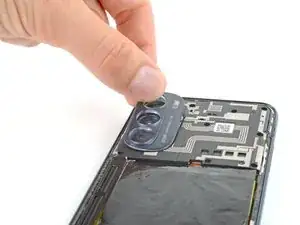

Пальцами или пинцетом захватите и снимите камеру.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-коннектор макрокамеры.

Камера может выскочить из материнской платы. Работайте медленно, чтобы не потерять её.

Схватите и снимите камеру.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-коннектор камеры глубины.

Камера может выскочить из материнской платы. Работайте медленно, чтобы не потерять её.

Схватите и снимите камеру.

Переверните материнскую плату снова так, чтобы графитовая плёнка была сверху.

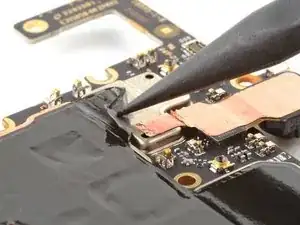

Вставьте лопатку между левой стороной 5G mmWave-антенны и материнской платой.

Подденьте, чтобы отсоединить пресс-коннектор.

Пинцетом или пальцами захватите и снимите 5G mmWave-антенну.

Антенна удерживается лёгким клеевым слоем.

Разогрейте iOpener и приложите его к передней камере в течение двух минут.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

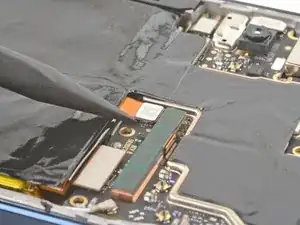

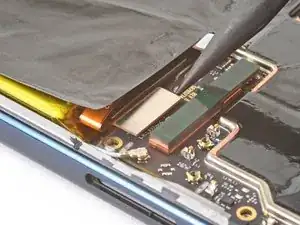

Используйте наконечник лопатки, чтобы приподнять графитовую плёнку возле фронтальной камеры.

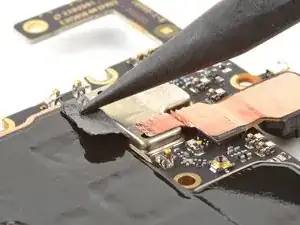

Отклейте графитовую плёнку и полностью откройте медную ленту фронтальной камеры.

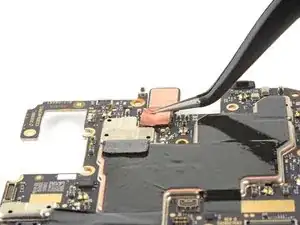

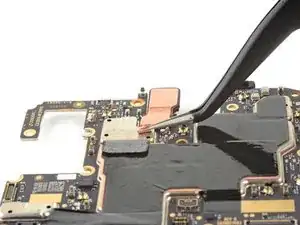

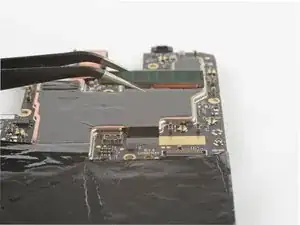

С помощью наконечников пинцета приподнимите угол медной ленты фронтальной камеры.

Возьмите и аккуратно снимите медную ленту с материнской платы.

Эта лента очень легко рвётся. Работайте медленно и при необходимости примените дополнительное тепло, если лента кажется приклеенной.

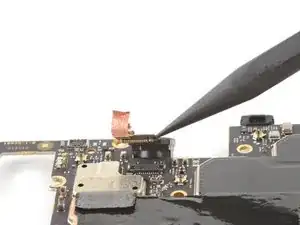

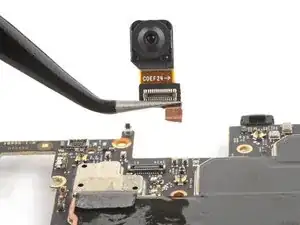

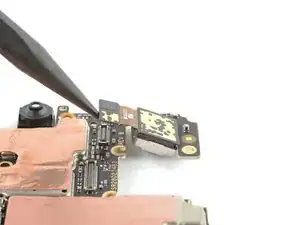

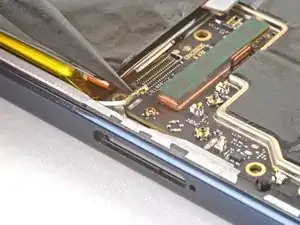

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс-коннектор фронтальной камеры.

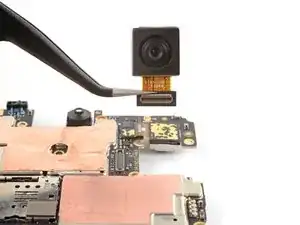

Снимите камеру пальцами или пинцетом.

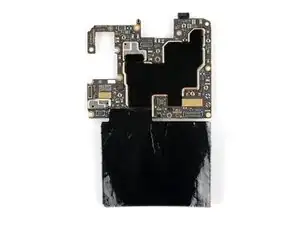

Остаётся только материнская плата.
