Замена датчика глубины Motorola Moto G Stylus 5G (2022)

Разрядите батарею до 25% или ниже и полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к краю задней крышки со слотом для SIM-карты на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Сильным, равномерным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Вставьте медиатор в получившийся зазор.

Проводите медиатором взад-вперёд вдоль правого края, чтобы разрезать клей.

Оставьте медиатор внизу справа, чтобы клей не склеился вновь.

Вставьте второй медиатор в нижний правый угол.

Проведите этот медиатор вдоль нижнего края к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы нижний край не склеился вновь.

Вставьте третий медиатор в нижний правый угол.

Проведите этот медиатор вдоль левого края, чтобы разрезать клей.

Не переживайте о резке под окантовкой камеры. Она отделена от задней крышки и будет снята позже.

Оставьте медиатор в верхнем левом углу, чтобы левый край не склеился вновь.

Вставьте четвертый медиатор в верхний левый угол.

Проведите медиатор к верхнему правому углу, чтобы разрезать верхний клей.

Просуньте медиатор между окантовкой камеры и задней крышкой.

Клей задней крышки особенно прочен вокруг окантовки камеры.

Проведите медиатор вокруг окантовки камеры, чтобы отделить заднюю крышку от рамки.

Возьмите и снимите заднюю крышку, поднимая её от телефона.

Если задняя крышка всё ещё прилипает к рамке, проведите медиатором по краям телефона, чтобы разрезать оставшийся клей.

Примечания по повторной сборке:

Чтобы приклеить заднюю крышку с использованием самоклеящихся наклеек по индивидуальной вырезке, следуйте этому руководству.

Чтобы приклеить заднюю крышку с помощью ленты, следуйте этому руководству.

Нагрейте iOpener и приложите его к окантовке камеры на две минуты.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Вставьте медиатор под окантовку камеры.

Проведите медиатором по периметру окантовки, чтобы разрезать клей.

Если кажется, что она прилипла, приложите дополнительный нагрев, чтобы ещё сильнее ослабить клей.

Возьмите и снимите окантовку камеры.

Примечания по повторной сборке:

В этот момент удобно протестировать телефон перед окончательным закрытием. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Чтобы приклеить окантовку камеры с использованием самоклеящихся наклеек по индивидуальной вырезке, следуйте этому руководству.

Чтобы приклеить окантовку камеры с помощью ленты, следуйте этому руководству.

Отверткой Phillips удалите одиннадцать винтов длиной 4.1 мм, фиксирующих крышку материнской платы.

Если вы не можете найти все винты, проверьте под остатками клея.

Вставьте лопаточку между нижним правым углом крышки и рамкой.

Подденьте вверх, чтобы освободить защёлки, фиксирующие крышку.

Подвигайте лопаточку в сторону верхней части крышки и подденьте, чтобы освободить правый край.

Возьмитесь за правый край крышки и снимите её с материнской платы.

Используйте остриё лопатки, чтобы поддеть пружинный разъём батареи.

При отключении подобных разъёмов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты вокруг гнезда.

Чтобы повторно подключить пружинные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут согнуться, что приведёт к необратимому повреждению.

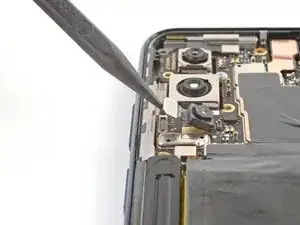

Используйте остриё лопатки, чтобы поддеть и отключить пружинный разъём камеры глубины.

Камера может выпасть с материнской платы. Работайте медленно, чтобы не потерять её.

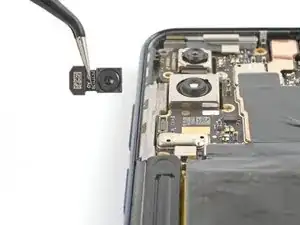

Используйте пинцет или пальцы, чтобы снять камеру.
