Замена модуля фронтальной камеры iPhone 14 Plus

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если вставить инструмент слишком глубоко, лопатка для вскрытия может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и предотвратить повреждения.

Отмерьте 3 мм от наконечника и отметьте лопатку для вскрытия перманентным маркером.

Вы также можете пометить другие углы лопатки с разными измерениями.

Альтернативно, приклейте монету к лопатке на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Если на заднем стекле iPhone есть трещины, заклейте стекло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм при ремонте.

Наклейте полоски прозрачной упаковочной ленты внахлёст по заднему стеклу iPhone до полного покрытия поверхности.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в ходе ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и снимайте заднее стекло с её помощью.

Если ничего не помогает, можно приклеить присоску суперклеем к заднему стеклу.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим, чтобы его касаться.

Никогда не оставляйте фен в одной точке на длительное время.

Прикрепите присоску к нижнему краю заднего стекла, избегая самого края стекла.

Тяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.

Вставьте лопатку в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочный; создание этого начального зазора требует значительной силы. Если создать зазор трудно, примените больше тепла и аккуратно покачивайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для вставки лопатки.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим, чтобы его касаться.

Проведите лопатку вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий заднее стекло.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить внутренние компоненты.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим, чтобы его касаться.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте лопатку здесь, так как вы можете повредить кабель.

Вставьте лопатку снова у нижнего края iPhone и проведите её вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или пока заднее стекло не станет слегка слишком горячим, чтобы его касаться.

Вставьте лопатку под верхний правый край телефона. Проведите её вокруг верхнего правого угла и до середины верхнего края.

Вставьте лопатку под верхний левый край телефона. Проведите её вокруг верхнего левого угла и до середины верхнего края.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить или заляпать модуль камер.

Не пытайтесь полностью отделить заднее стекло пока — оно соединено с логической платой тонким ленточным кабелем.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, поднимая заднее стекло с левой стороны, как обложку книги.

Осторожно: не натягивайте короткий гибкий кабель зарядной катушки.

Подперните заднее стекло о что‑то, чтобы оно оставалось в приподнятом положении, пока вы работаете с телефоном.

Если под рукой нет подходящей опоры, присоска подойдёт для этой цели.

При сборке положите заднее стекло на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край до защёлкивания, затем защёлкните остальную часть. Если крышка не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Используйте отвёртку Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие крышку разъёма аккумулятора.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до окончательной установки дисплея. Перед продолжением убедитесь, что iPhone полностью выключен.

Зацепите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в сторону надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

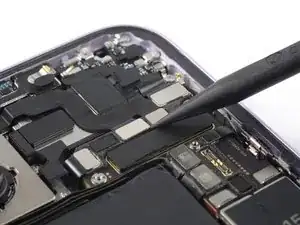

Используйте заострённый конец лопатки, чтобы отсоединить кабель аккумулятора, приподняв разъём прямо вверх от его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов на плате. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы выкрутить один винт длиной 1.0 мм, фиксирующий крышку разъёма зарядной катушки.

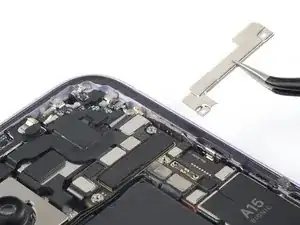

Снимите крышку разъёма зарядной катушки пинцетом.

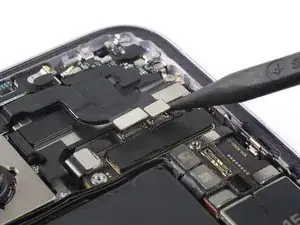

Используйте заострённый конец лопатки, чтобы отсоединить кабель зарядной катушки, приподняв разъём прямо вверх от его гнезда.

Снимите сборку заднего стекла.

Нанесите новый клей там, где это необходимо, предварительно очистив соответствующие места изопропиловым спиртом (>90%).

При сборке, если вы хотите заменить клей заднего стекла, сделайте паузу на этом шаге и следуйте инструкции замены клея заднего стекла.

Используйте отвёртку Y000, чтобы выкрутить два винта длиной 1.2 мм, фиксирующие кронштейн кабеля модуля фронтальной камеры.

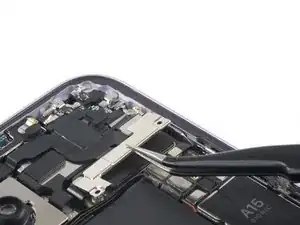

Снимите кронштейн кабеля модуля фронтальной камеры пинцетом или пальцами.

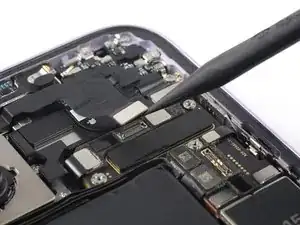

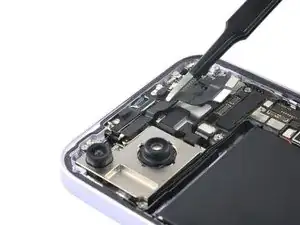

Используйте лопатку, чтобы отсоединить кабели камеры и датчиков, приподняв разъёмы прямо вверх от их гнезд.

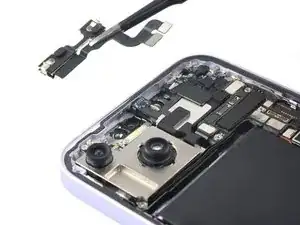

Снимите сборку фронтальной камеры пинцетом или пальцами.
