Замена экрана Galaxy S23 Ultra

Пусть заряд батареи вашего телефона упадет ниже 25% перед началом этого ремонта. Заряженная литий-ионная батарея может загореться при повреждении.

Отключите все кабели от телефона и полностью его выключите.

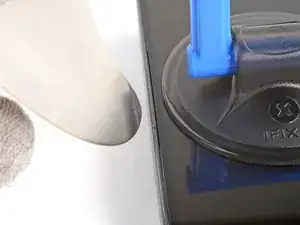

Нагрейте iOpener и приложите его к правому краю задней крышки в течение двух минут.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, не перегрейте телефон — дисплей и внутренняя батарея чувствительны к перегреву.

Пока клей будет размягчаться, обратите внимание на следующее:

Вокруг периметра рамки есть клей, удерживающий заднюю крышку.

Клей наиболее прочный в нижнем правом и верхнем левом углах.

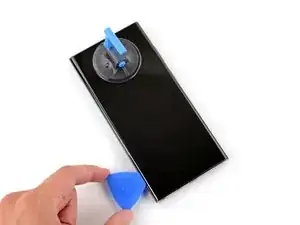

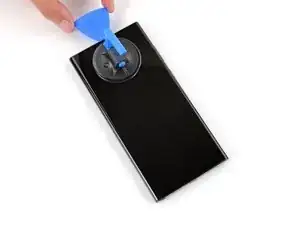

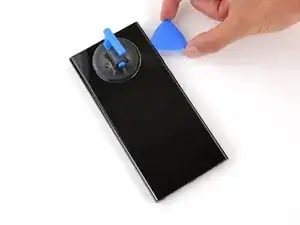

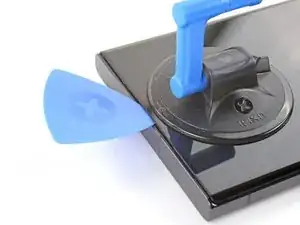

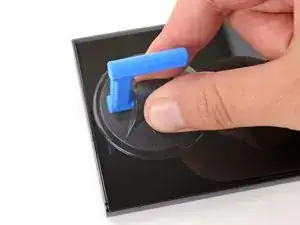

Примените всасывающую ручку к задней крышке, как можно ближе к центру правого края.

Подтяните ручку с сильным, равномерным усилием, чтобы создать зазор между крышкой и рамкой.

Если у вас возникли трудности с созданием зазора, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям по iOpener, чтобы избежать перегрева.

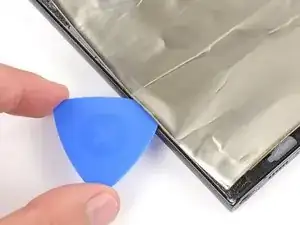

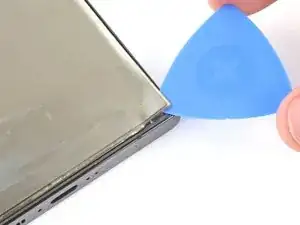

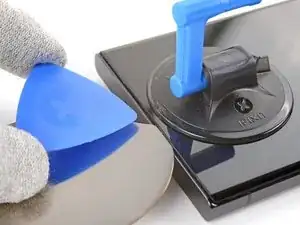

Вставьте открывающее лезвие в зазор.

Сдвиньте лезвие взад и вперед вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным рядом с нижним правым углом, чтобы предотвратить повторное запечатывание клея.

Примените нагретый iOpener к нижнему краю задней крышки в течение двух минут.

Вставьте второе открывающее лезвие в нижний правый угол.

Углом лезвия направьте вверх, чтобы соответствовать закругленному краю, и прокрутите его вокруг нижнего правого угла.

Будьте осторожны, работая вокруг углов, так как стекло здесь очень хрупкое. Работайте медленно, чтобы избежать повреждения стекла.

Сдвиньте открывающее лезвие к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы предотвратить повторное запечатывание клея.

Примените нагретый iOpener к левому краю задней крышки в течение двух минут.

Вставьте третье открывающее лезвие в нижний левый угол.

Углом лезвия направьте вверх, чтобы соответствовать закругленному краю, и прокрутите его вокруг нижнего левого угла.

Будьте осторожны, работая вокруг углов, так как стекло здесь очень хрупкое. Работайте медленно, чтобы избежать повреждения стекла.

Сдвиньте открывающее лезвие вдоль левого края, чтобы отделить клей, остановившись, когда достигнете кнопки питания.

Вставляйте лезвие только на 5 мм, так как вы можете повредить антенну или кабель кнопки питания.

Оставьте лезвие в левом крае, чтобы предотвратить повторное запечатывание клея.

Нагрейте iOpener и приложите его к верхнему краю задней крышки в течение двух минут.

Вставьте открывающее лезвие в зазор на верхнем правом краю.

Углом лезвия направьте вверх, чтобы соответствовать закругленному краю, и прокрутите его вокруг верхнего правого угла.

Будьте осторожны, работая вокруг углов, так как стекло здесь очень хрупкое. Работайте медленно, чтобы избежать повреждения стекла.

Сдвиньте лезвие к верхнему левому углу, чтобы отделить клей.

Вставляйте лезвие только на 4 мм, так как вы можете повредить камеры или датчики.

Оставьте лезвие, чтобы предотвратить повторное запечатывание клея.

Вставьте открывающее лезвие в зазор на верхнем левом крае.

Вставляйте лезвие только на 4 мм, так как вы можете повредить камеры.

Углом лезвия направьте вверх, чтобы соответствовать закругленному краю, и прокрутите его вокруг верхнего левого угла.

Продвигайте лопатку к нижней камере, чтобы разделить оставшийся клей, останавливаясь перед тем, как достичь кнопки питания.

Вставляйте лопатку не более чем на 4 мм, так как вы можете повредить камеры.

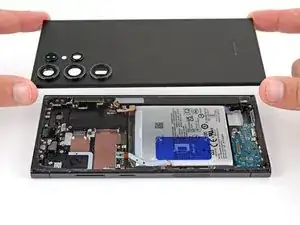

Схватите и снимите крышку задней части.

Если ваша крышка все еще прилипает к рамке, проведите открывающей лопаткой по периметру, пока крышка полностью не отделится.

Во время сборки:

На этом этапе полезно включить телефон и проверить все функции перед его запечаткой. Обязательно полностью выключите телефон перед продолжением работы.

Удалите любые куски клея с помощью пинцета или пальцев. Нагрейте, если у вас проблемы с отделением клея.

Если вы используете самоклеящиеся материалы, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте острую сторону лопатки, чтобы поддеть и отключить разъем антенны NFC от материнской платы.

Повторите для разъема катушки беспроводной зарядки.

Чтобы повторно подключить разъемы, аккуратно выровняйте и надавите на одну сторону, пока она не щелкнет на месте, затем повторите с другой стороны. Не нажимайте посередине. Если разъем неправильно выровнен, контакты могут согнуться и вызвать постоянное повреждение.

Катушка беспроводной зарядки слегка приклеена к батарее.

Вставьте открывающую лопатку между правым краем катушки беспроводной зарядки и батареей.

Продвигайте лопатку вдоль правого края, чтобы отделить клей.

Вставьте открывающую лопатку между верхним краем катушки беспроводной зарядки и рамкой.

Сдвиньте лопатку к правому краю, чтобы отделить оставшийся клей.

Используйте отвертку Phillips для удаления пяти винтов длиной 3,5 мм, удерживающих антенну NFC и катушку зарядки.

Используйте отвертку Phillips для удаления шести винтов длиной 3,5 мм, удерживающих динамик.

Вставьте острую сторону вашей лопатки между верхним правым углом динамика и рамкой.

Подденьте, чтобы отсоединить динамик от рамки.

Не подденьте против батареи. Используйте выступы на рамке для рычага.

Во время сборки надавите вокруг периметра динамика, чтобы зафиксировать его в рамке.

Схватите и снимите антенну NFC, катушку беспроводной зарядки и динамик с рамки.

Используйте лопатку, чтобы поддеть и отключить разъем батареи.

Используйте лопатку, чтобы поддеть и отключить разъем второго соединительного кабеля от материнской платы.

Повторите для основного соединительного кабеля.

Используйте лопатку, чтобы поддеть и отключить разъем второго соединительного кабеля от платы зарядки.

Повторите для основного соединительного кабеля.

Схватите и снимите соединительные кабели с рамки.

Используйте конец своей лопатки, чтобы поддеть и отключить разъем динамика разговорной связи.

Используйте отвертку Phillips для удаления пяти винтов длиной 3,5 мм, удерживающих крышку материнской платы.

Вставьте конец своей лопатки между нижним правым углом крышки материнской платы и рамкой.

Подденьте крышку, чтобы отсоединить ее от рамки.

Удалите крышку материнской платы.

Во время сборки надавите на крышку, чтобы зафиксировать ее зажимы в рамке.

Используйте конец своей лопатки, чтобы поддеть и отключить разъем фронтальной камеры.

Используйте лопатку, чтобы поддеть и отключить разъем датчика отпечатков пальцев.

Используйте конец своей лопатки, чтобы приподнять и отключить разъём экрана от материнской платы.

Используйте конец своей лопатки, чтобы приподнять и отключить разъём экрана от выреза дисплея в нижней части телефона.

Уберите и извлеките кабель экрана из рамки.

Используйте конец своей лопатки, чтобы приподнять и отключить разъём антенны 5G mmWave справа.

Используйте конец своей лопатки, чтобы приподнять и отключить разъём пера.

Используйте конец своей лопатки, чтобы приподнять и отключить разъём антенны 5G mmWave слева.

Используйте крестовую отвертку, чтобы удалить один винт длиной 4 мм, фиксирующий материнскую плату.

Вставьте конец своей лопатки между верхним левым углом материнской платы и рамкой.

Приподнимите материнскую плату, пока не сможете схватить её пальцами.

Схватите материнскую плату и извлеките её из рамки.

Будьте осторожны, чтобы не зацепить никаких свободных кабелей.

Во время сборки убедитесь, что кабели находятся выше материнской платы, когда вы вставляете её обратно.

Положите заднюю крышку обратно на рамку, чтобы защитить батарею и внутренности вашего телефона от повреждений.

Переверните телефон так, чтобы экран был обращён вверх.

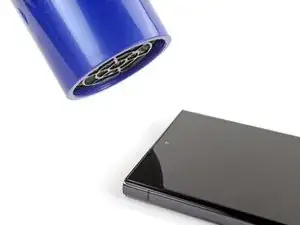

Используйте фен или тепловую пушку, чтобы нагреть верхний край экрана, только до тех пор, пока он не станет горячим на ощупь.

Будьте осторожны, чтобы не перегреть телефон — батарея подвержена повреждениям от нагрева.

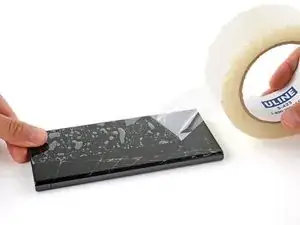

Если ваш экран сильно треснул, наклейте перекрывающиеся полосы упаковочной ленты на стёкла, чтобы защитить себя и упростить разборку.

Убедитесь, что рядом с верхним краем есть область, достаточная для того, чтобы присоска могла приклеиться.

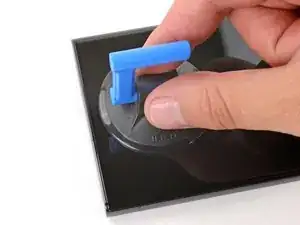

Прикрепите присоску к центру верхнего края экрана, как можно ближе к краю.

Зазор между передним стеклом и рамкой очень мал. Вам понадобится тонкий жёсткий инструмент, такой как iFlex, чтобы создать первоначальный зазор.

Дисплей и стекло будут удаляться отдельно — хотя это и разрушительный метод, но он лучший. Стекло обычно отделяется от крепко приклеенной панели первым.

Примите следующие меры предосторожности при удалении переднего стекла на следующих шагах:

Не хватайтесь за iFlex или похожие металлические инструменты за края — они очень острые.

Переднее стекло может разбиться и разлететься на осколки вокруг вашего рабочего места. Рекомендуется носить перчатки и защитные очки для вашей безопасности.

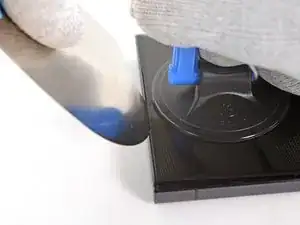

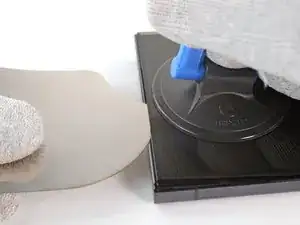

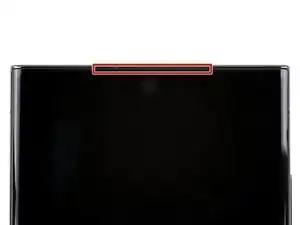

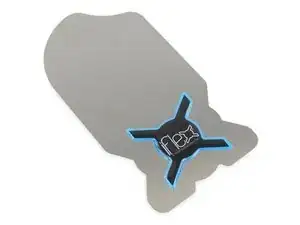

Вставьте iFlex под углом вниз в зазор динамика сверху между верхним краем переднего стекла и рамкой.

Поднимите присоску с сильной, стабильной силой и опустите iFlex, чтобы он зашёл под переднее стекло, между стеклом и панелью дисплея. Большая часть переднего стекла может отделиться — это нормально. Вы можете увидеть кончик iFlex под стеклом.

iFlex нужно вставить только достаточно, чтобы отделить переднее стекло и создать начальный зазор. Если вставить слишком далеко, это может повредить фронтальную камеру.

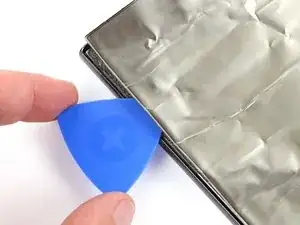

Вставьте конец открывающего инструмента под переднее стекло и извлеките iFlex.

Проведите открывающим инструментом по периметру заднего стекла, чтобы отделить клей, фиксирующий его к панели дисплея.

Если у вас возникают трудности, используйте фен или тепловую пушку, чтобы нагреть края.

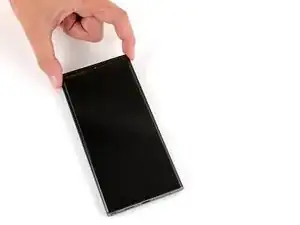

Поднимите и удалите переднее стекло.

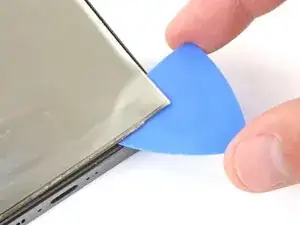

Заведіте открывающую лопатку под нижний угол дисплейной панели и поднимите, чтобы отделить клейкое вещество.

Этот клей очень прочный. Если у вас возникают трудности с отделением, используйте фен или тепловую пушку, чтобы нагреть дисплейную панель и размягчить клей.

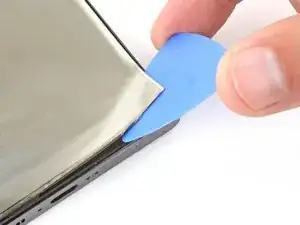

Продолжайте вставлять открывающую лопатку под периметр дисплейной панели, чтобы отделить оставшееся клейкое вещество.

Медленно снимите дисплейную панель, убедившись, что кабель в верхнем левом углу проходит через вырез в рамке.

Если у вас возникают трудности, пройдитесь по периметру экрана открывающей лопаткой и отделите любое клейкое вещество, которое вы могли пропустить.

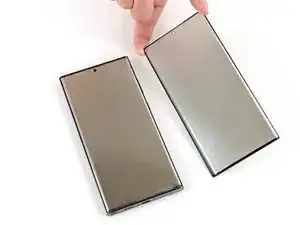

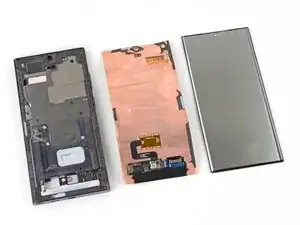

У вас осталась экранная панель и фронтальное стекло.

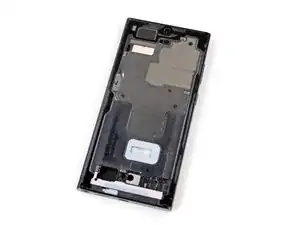

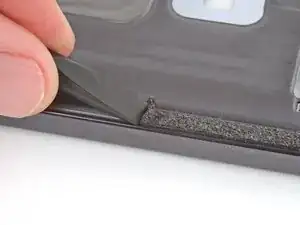

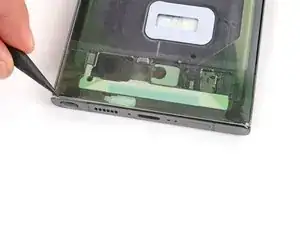

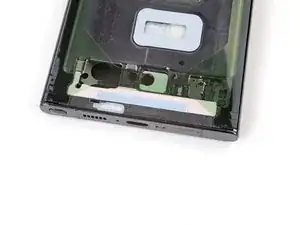

Проверьте нижнюю половину рамки на наличие кусочков тонкого пластика, оставшегося от экрана.

Используйте лопатку и пинцет, чтобы удалить пластик.

Чтобы новый экран правильно прилегал, вам нужно тщательно удалить весь старый клей и его остатки.

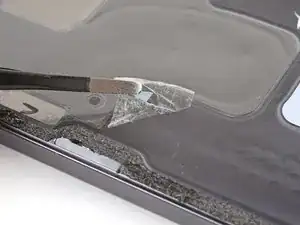

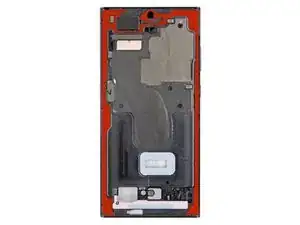

Используйте лопатку, чтобы удалить весь старый клей с периметра рамки.

После того как весь старый клей удален, используйте изопропиловый спирт высокой концентрации (>90%) и микрофибровую ткань, чтобы удалить любые остатки клея.

Позвольте спирту полностью высохнуть перед продолжением.

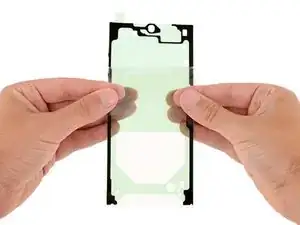

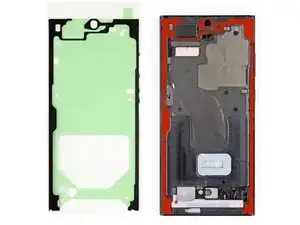

Перед тем как нанести большую часть заменяющего клея, полезно понять, как она будет ориентирована.

Есть второй, меньший кусок клея, который будет нанесен позже.

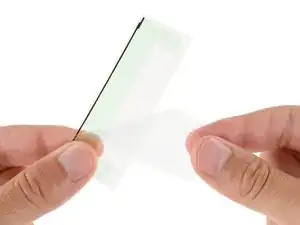

Держите клей так, чтобы прозрачный подложка была внизу, и проверьте его соответствие рамке, чтобы найти правильную ориентацию.

Снимите верхнюю половину большого прозрачного подложки, чтобы открыть клей—не снимайте всю подложку пока.

Не спешите выравнивать клей с рамкой—он очень липкий и не может быть перемещен после нанесения.

Держите большую прозрачную подложку, сложенную к нижней части телефона, на этом этапе.

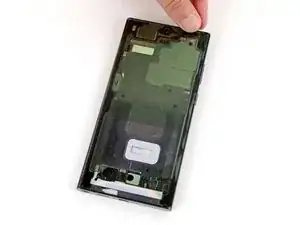

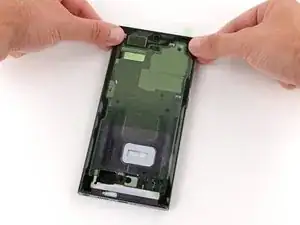

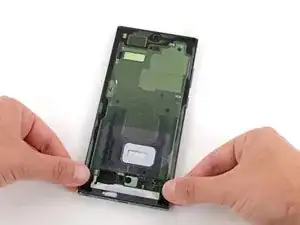

Осторожно расположите верхний край клея на рамке.

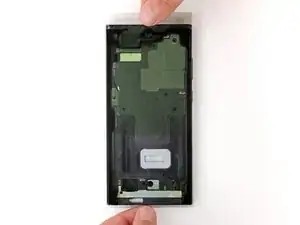

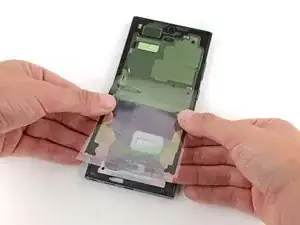

После того как верхний край выровнен и нанесен, медленно положите остальную часть клея на рамку, снимая прозрачную подложку вниз и вбок по мере движения.

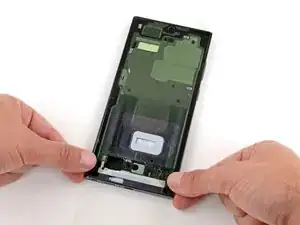

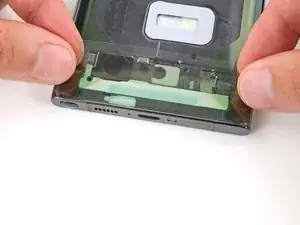

Используйте пальцы, чтобы надежно прижать клей на рамке.

Используйте плоский конец лопатки, чтобы дополнительно зафиксировать клей.

Снимите более крупную, более жесткую прозрачную подложку со второго кусочка клея.

С оставшимися подложками, обращенными вверх, аккуратно положите клей на нижний край рамки.

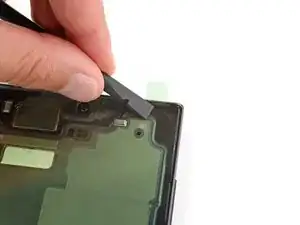

Используйте кончик лопатки, чтобы надежно прижать весь кусок клея к рамке.

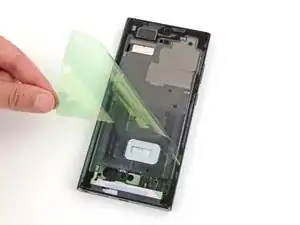

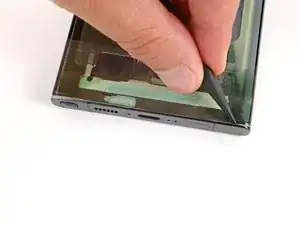

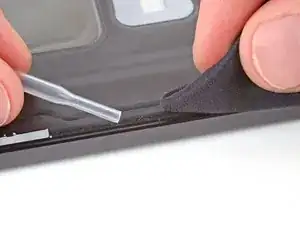

Снимите оставшиеся два подложки (один прозрачный, один зеленый) с маленького нижнего клея.

Если какой-либо из клеев начинает подниматься с подложкой, аккуратно положите его обратно на рамку и используйте плоский конец лопатки, чтобы зафиксировать его.

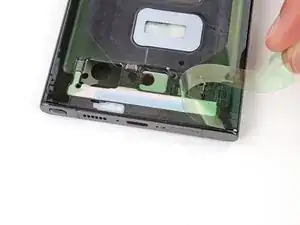

Используйте язычок в верхнем правом углу, чтобы снять и удалить оставшуюся подложку с основного клея.

Если какой-либо из клеев начинает подниматься с подложкой, аккуратно положите его обратно на рамку и используйте плоский конец лопатки, чтобы зафиксировать его.

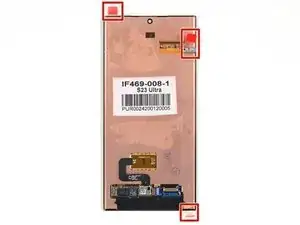

Осторожно проверьте нижнюю сторону вашего заменяемого экрана на наличие подложек или язычков и удалите их.

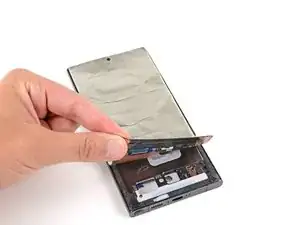

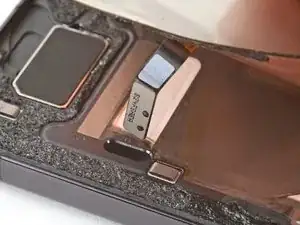

Протяните экранный кабель через его вырез в верхнем левом углу рамки и разместите экран на месте.

Плотно прижмите по периметру экрана, чтобы зафиксировать его.
