Замена экрана и сборки аккумулятора Samsung Galaxy S24

Следуйте этому руководству, чтобы заменить экран и сборку аккумулятора на вашем Samsung Galaxy S24.

Это руководство предназначено для сборки экрана и аккумулятора. Сборка состоит из экрана, аккумулятора и рамки, объединённых в одну деталь. Убедитесь, что у вас есть нужная деталь перед началом ремонта.

Перед разборкой устройства полностью разрядите аккумулятор. Это снижает риск возгорания, если аккумулятор случайно повредится во время ремонта. Если у вас отекший аккумулятор, примите соответствующие меры предосторожности.

Примечание: Сохранение водонепроницаемости после ремонта будет зависеть от того, насколько хорошо вы повторно нанесёте клей для задней крышки, но ваше устройство потеряет свой класс защиты IP (Ingress Protection).

Шаг 1

Позвольте аккумулятору вашего телефона разрядиться ниже 25% перед началом этого ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отсоедините все кабели.

Шаг 2

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы также можете использовать фен или тепловую пушку, чтобы нагреть правый край заднего стекла до горячего состояния.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор подвержен повреждениям от тепла.

Шаг 3

Приложите присоску к задней крышке как можно ближе к центру правого края.

Поднимите присоску с сильной, постоянной силой, чтобы создать зазор между крышкой и рамкой.

Если у вас возникли трудности, примените больше тепла, чтобы дополнительно размягчить клей.

Вставьте открывающий инструмент в зазор.

Шаг 4

Пролейте открывающий инструмент вдоль правого края между задней крышкой и рамкой, чтобы прорезать клей.

Оставьте открывающий инструмент в нижнем правом углу, чтобы предотвратить повторное склеивание.

Шаг 5

Снова нагрейте ваш iOpener и приложите его к нижней части задней крышки на две минуты.

Шаг 6

Проведите открывающим инструментом вокруг нижнего правого угла, чтобы отделить клей.

Шаг 7

Вставьте второй открывающий инструмент слева от первого и проведите им вдоль нижнего края, чтобы прорезать клей.

Оставьте открывающий инструмент в нижнем левом углу, чтобы предотвратить повторное склеивание.

Шаг 8

Снова нагрейте ваш iOpener и приложите его к левой стороне задней крышки на две минуты.

Шаг 9

Проведите открывающим инструментом вокруг нижнего левого угла, чтобы отделить клей.

Шаг 10

Вставьте третий открывающий инструмент выше последнего и проведите им вдоль левого края, чтобы прорезать клей.

Вставляйте инструмент только на глубину 4 мм, чтобы не повредить задние камеры или вспышку.

Оставьте открывающий инструмент в верхнем левом углу, чтобы предотвратить повторное склеивание.

Шаг 11

Снова нагрейте ваш iOpener и приложите его к верхней части задней крышки на две минуты.

Шаг 12

Проведите открывающим инструментом вокруг верхнего левого угла, чтобы отделить клей.

Шаг 13

Вставьте четвёртый открывающий инструмент в верхний левый угол на ту же глубину и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы прорезать клей.

Шаг 14

Вставьте пятый открывающий инструмент прямо над вырезом для вспышки камеры.

Вставьте открывающий инструмент под верхнюю часть задней крышки, пока не почувствуете, что он зацепляется за клей вспышки.

Вставьте инструмент глубже в телефон, пока не почувствуете, что клей полностью отделяется от задней крышки.

Не вставляйте инструмент глубже его центральной точки, чтобы избежать повреждения задних камер.

Шаг 15

Поднимите заднюю крышку за её края и снимите её с телефона.

Если ваша крышка всё ещё приклеена к рамке, проведите кончиком открывающего инструмента по периметру, пока крышка полностью не отделится.

Во время сборки:

На этом этапе неплохо было бы включить телефон и протестировать все функции перед закрытием. Обязательно полностью выключите телефон, прежде чем продолжить работу.

Удалите любые кусочки клея с помощью пинцета или пальцев. Применяйте тепло и изопропиловый спирт (90% или больше), если у вас возникают трудности с удалением клея.

Если вы используете самоклеящиеся детали, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Шаг 16

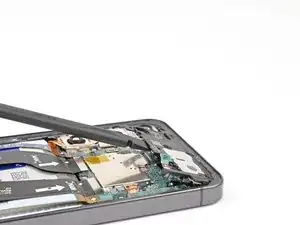

Используйте конец вашей лопатки, чтобы поддеть и отключить разъем беспроводной зарядки от материнской платы.

Чтобы снова подключить разъемы, аккуратно совместите разъем с его гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь заставить разъем встать на место насильно. Если у вас возникли трудности, измените его положение и попробуйте снова.

Шаг 17

Используйте отвертку с крестовой головкой, чтобы удалить тринадцать винтов длиной 3,5 мм, удерживающих катушку беспроводной зарядки и динамик:

Шесть винтов, удерживающих катушку беспроводной зарядки

Семь винтов, удерживающих динамик

Шаг 18

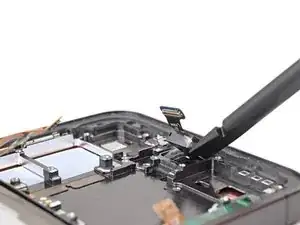

Вставьте конец лопатки в выемку, расположенную на левой стороне сборки динамика.

Подденьте динамик, чтобы освободить его защелки.

Шаг 19

Используйте ноготь или плоский конец лопатки, чтобы поддеть катушку беспроводной зарядки и сборку динамика от корпуса.

Удалите катушку беспроводной зарядки и динамик из вашего телефона.

Во время сборки нажмите вокруг краев динамика, чтобы защелкнуть его на месте, прежде чем вставить винты.

Шаг 20

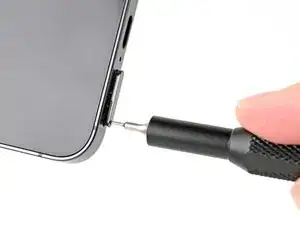

Вставьте инструмент для извлечения SIM-карты, биту или разогнутую скрепку в отверстие на лотке SIM-карты внизу телефона.

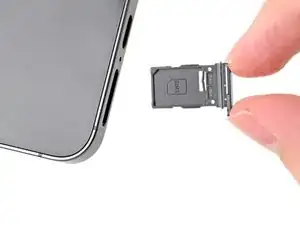

Нажмите крепко, чтобы выдвинуть лоток и удалить его.

Шаг 21

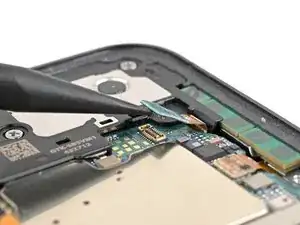

Вставьте плоский конец лопатки под разъем кабеля аккумулятора (расположенный на материнской плате) и подденьте, чтобы отключить его.

Шаг 22

Вставьте конец лопатки под левую сторону разъема динамика разговорного и подденьте, чтобы отключить его.

Шаг 23

Используйте отвертку с крестовой головкой, чтобы удалить пять винтов длиной 3,5 мм, удерживающих динамик разговорного.

Шаг 24

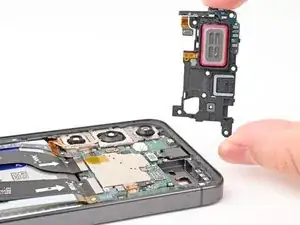

Вставьте плоский конец лопатки под дно сборки динамика разговорного и подденьте, чтобы освободить его от корпуса.

Удалите динамик разговорного.

Шаг 25

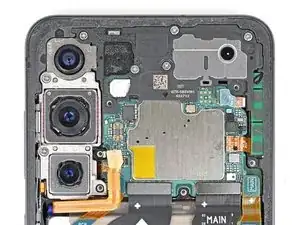

Вставьте конец лопатки под разъем кабеля соединения второго уровня, помеченный как "MAIN" (расположенный в нижнем правом углу материнской платы), и подденьте, чтобы отключить его.

Повторите этот процесс для разъема кабеля соединения первого уровня.

Шаг 26

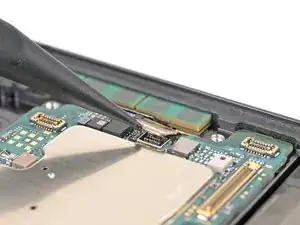

Повторите этот процесс, чтобы отключить разъемы кабелей дисплея и 5G mmWave, расположенные на нижнем левом крае материнской платы.

Шаг 27

Повторите этот процесс, чтобы отключить два разъема кабеля соединения, расположенные на дочерней плате, и разъем кабеля дисплея слева от дочерней платы.

Шаг 28

Удалите два кабеля соединения и кабель дисплея из вашего телефона.

Шаг 29

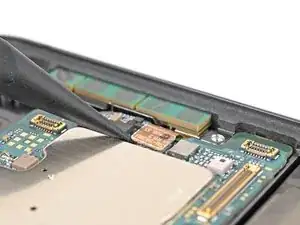

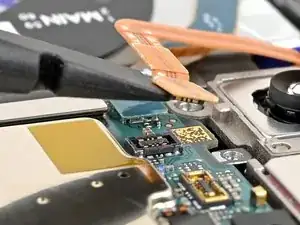

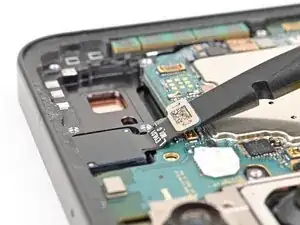

Вставьте конец лопатки под верхний левый угол разъема антенны mmWave, расположенного на правом крае материнской платы, и подденьте, чтобы отключить его.

Шаг 30

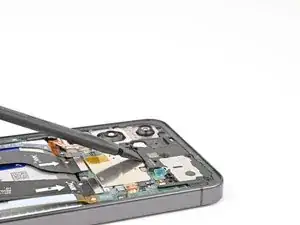

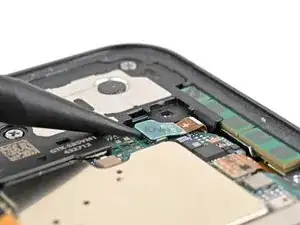

Вставьте плоский конец лопатки под разъем фронтальной камеры и подденьте, чтобы отключить его.

Шаг 31

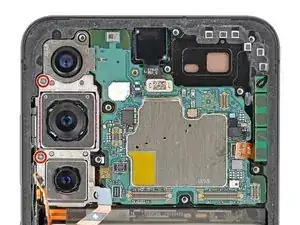

Используйте отвертку с крестовой головкой, чтобы удалить два винта длиной 3,4 мм, удерживающих задние камеры и материнскую плату.

Шаг 32

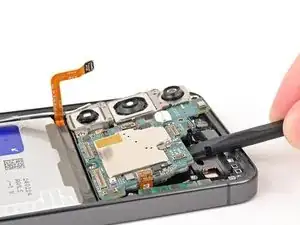

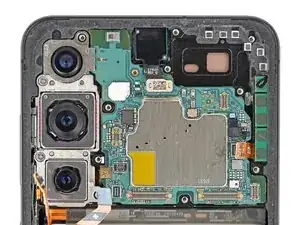

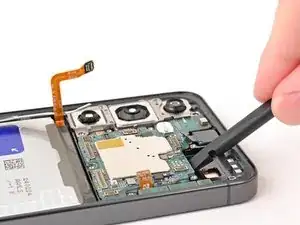

Вставьте плоский конец лопатки под верхний край материнской платы и подденьте, пока она не коснется кабелей фронтальной камеры и антенны mmWave.

Шаг 33

Уберите кабели фронтальной камеры и антенны mmWave из пути материнской платы.

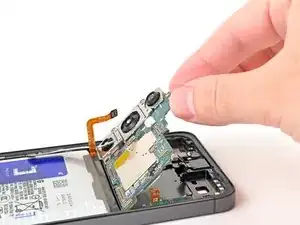

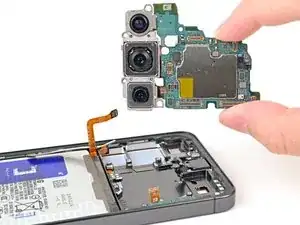

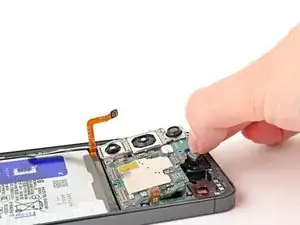

Полностью поднимите материнскую плату до освобождения и удалите ее из вашего телефона.

Шаг 34

Клей, удерживающий камеру, очень прочный. Работайте медленно и применяйте больше тепла, если камера застряла. Избегайте отделения печатной платы от корпуса камеры, как в этом случае.

Используйте фен или тепловую пушку, чтобы нагреть фронтальную камеру в течение 90 секунд.

Шаг 35

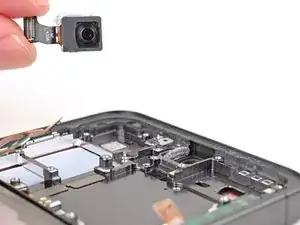

Используйте плоский конец лопатки, чтобы поддеть фронтальную камеру из её углубления в рамке, чтобы хватать её пальцами.

Клей отделяется легче при постоянном приложении силы.

Удалите фронтальную камеру.

Шаг 36

Вставьте конец лопатки в вырез между нижним краем антенны и рамкой.

Подденьте и поднимите антенну, чтобы отделить клей, удерживающий её.

Используйте пальцы, чтобы вытащить антенну из рамки, отделяя оставшийся клей.

При сборке может понадобиться перенести проводящую ленту под антенной на новую деталь.

Шаг 37

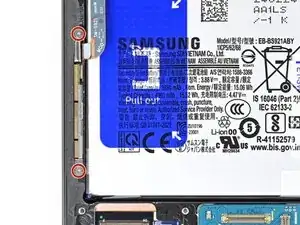

Используйте крестовую отвертку, чтобы удалить два винта длиной 2,5 мм, удерживающих антенну 5G mmWave.

Шаг 38

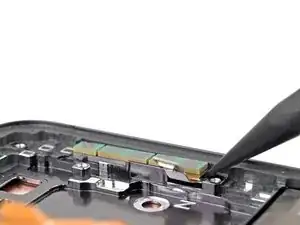

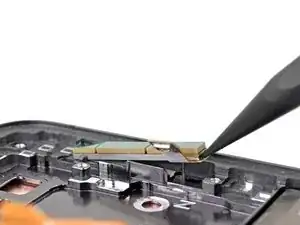

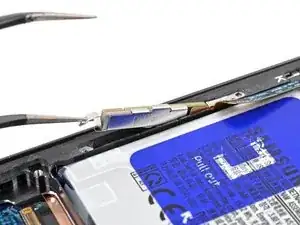

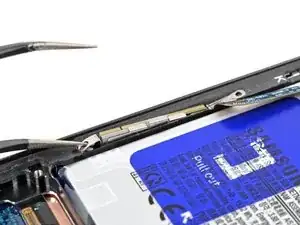

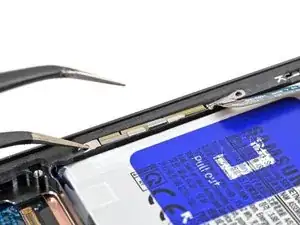

Вставьте одно ухо пары наклонных пинцетов в нижнее отверстие винта на кронштейне антенны 5G mmWave.

Подденьте пинцетами и поднимите кронштейн антенны из его углубления достаточно, чтобы хватать его пальцами.

Шаг 39

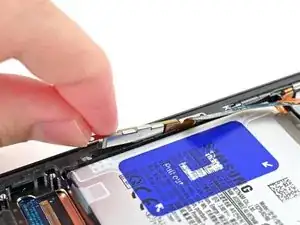

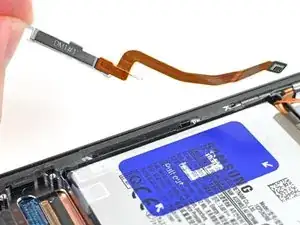

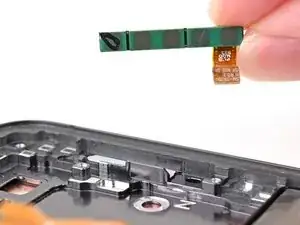

Поднимите антенну 5G mmWave из её углубления, чтобы отделить клей, удерживающий её.

Удалите антенну 5G mmWave.

Шаг 40

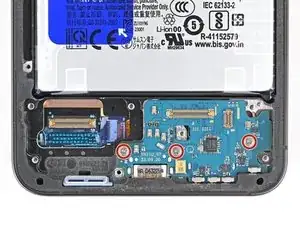

Используйте крестовую отвертку, чтобы удалить два винта длиной 3,4 мм, удерживающих дочернюю плату.

Шаг 41

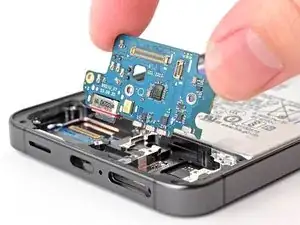

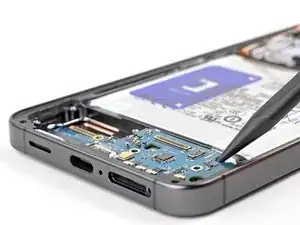

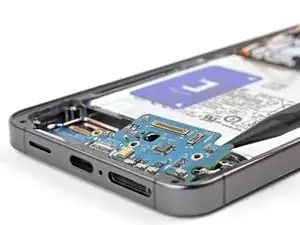

Используйте конец лопатки, чтобы поддеть верхний правый угол дочерней платы и отсоединить её от рамки.

Не поддевайте против батареи! Угол лопатки должен быть таким, чтобы поддевать против рамки.

Удалите дочернюю плату.

При сборке снова вставьте USB-C порт в его углубление под углом, прежде чем прижать дочернюю плату плоско к рамке.

Шаг 42

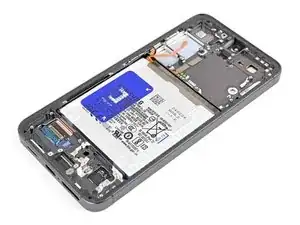

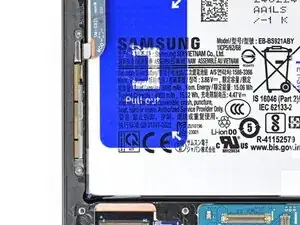

Теперь у вас осталась сборка экрана и батареи.

Заключение

Сравните вашу новую замену с оригинальной деталью — обязательно перенесите оставшиеся компоненты и снимите защитные наклейки с новой детали перед установкой.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Сдайте свои электронные отходы на переработку в сертифицированный переработчик R2 или e-Stewards.

Ремонт не удался? Попробуйте выполнить простую диагностику или обратитесь к нашему сообществу по ремонту Samsung Galaxy S24 за помощью в диагностике.
