Замена аккумулятора Galaxy S23 Ultra

Дайте заряду аккумулятора упасть ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона и полностью выключите устройство.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен, термофен или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Пока клей размягчается, обратите внимание на следующее:

Задняя крышка приклеена по периметру к каркасу.

Клей наиболее прочный в правом нижнем и левом верхнем углах.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор между крышкой и каркасом.

Если трудно создать зазор, дополнительно подогрейте клей, чтобы он сильнее размягчился. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте открывающий медиатор в зазор.

Проводите медиатором взад‑вперёд вдоль правого края, чтобы отделить клей.

Оставьте медиатор вставленным около правого нижнего угла, чтобы клей не приклеился обратно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте второй медиатор в правый нижний угол.

Наклоните медиатор вверх, чтобы соответствовать изогнутому краю, и поворачивайте его вокруг правого нижнего угла.

Будьте осторожны при работе вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатором к левому нижнему углу, чтобы отделить клей.

Оставьте медиатор в левом нижнем углу, чтобы клей не приклеился обратно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третий медиатор в левый нижний угол.

Наклоните медиатор вверх, чтобы соответствовать изогнутому краю, и поворачивайте его вокруг левого нижнего угла.

Будьте осторожны при работе вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатором вдоль левого края, чтобы отделить клей, останавливаясь, когда дойдете до кнопки питания.

Вставляйте медиатор только на глубину до 5 мм, так как вы можете повредить шлейф антенны или кабель кнопки питания.

Оставьте медиатор в левом крае, чтобы клей не приклеился обратно.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте медиатор в зазор на верхнем правом краю.

Наклоните медиатор вверх, чтобы соответствовать изогнутому краю, и поворачивайте его вокруг верхнего правого угла.

Будьте осторожны при работе вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.

Проведите медиатором к верхнему левому углу, чтобы отделить клей.

Вставляйте медиатор только на глубину до 4 мм, так как вы можете повредить камеры или датчики.

Оставьте медиатор вставленным, чтобы клей не приклеился обратно.

Вставьте медиатор в зазор на верхнем левом краю.

Вставляйте медиатор только на глубину до 4 мм, так как вы можете повредить камеры.

Наклоните медиатор вверх, чтобы соответствовать изогнутому краю, и поворачивайте его вокруг верхнего левого угла.

Просуньте медиатор в направлении нижней камеры, чтобы отделить оставшийся клей, останавливаясь перед кнопкой питания.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры.

Возьмите и снимите заднюю крышку.

Если крышка все еще прилипает к рамке, проведите медиатором по периметру, пока крышка полностью не отделится.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед дальнейшей работой.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете самоклеящиеся прокладки по индивидуальной выкройке, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте заостренный конец лопатки, чтобы поддеть и отключить пресс-коннектор NFC-антенны от материнской платы.

Повторите для пресс-коннектора катушки беспроводной зарядки.

Чтобы снова подключить пресс-коннекторы, осторожно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если коннектор смещен, контакты могут выгнуться и получить необратимое повреждение.

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите медиатором вдоль правого края, чтобы отделить клей.

Вставьте медиатор между верхним краем катушки беспроводной зарядки и рамкой.

Проведите медиатором в направлении правого края, чтобы отделить оставшийся клей.

Отверткой Phillips выкрутите пять винтов длиной 3.5 мм, крепящих NFC-антенну и катушку зарядки.

Отверткой Phillips выкрутите шесть винтов длиной 3.5 мм, крепящих динамик.

Вставьте заостренный конец лопатки между верхним правым углом динамика и рамкой.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Не поддевайте в сторону аккумулятора. Используйте выступы в рамке как точку опоры.

При сборке нажмите по периметру динамика, чтобы защелкнуть его на рамке.

Возьмите и снимите NFC, катушку беспроводной зарядки и динамик с рамки.

Подденьте лопаткой и отключите пресс-коннектор аккумулятора.

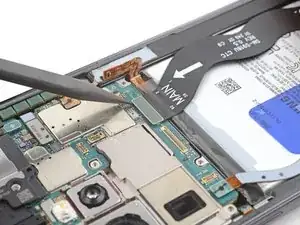

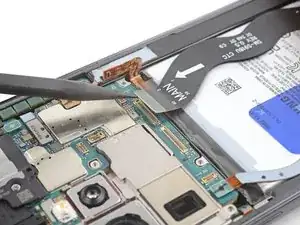

Подденьте лопаткой и отключите пресс-коннектор вторичного межсоединительного кабеля от материнской платы.

Повторите для первичного межсоединительного кабеля.

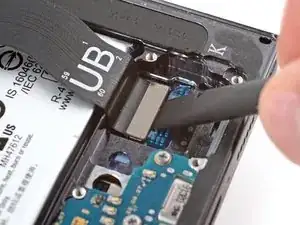

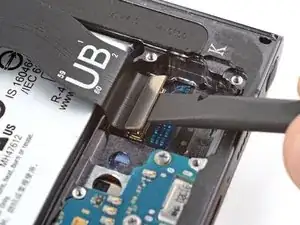

Подденьте лопаткой и отключите пресс-коннектор вторичного межсоединительного кабеля от платы зарядки.

Повторите для первичного межсоединительного кабеля.

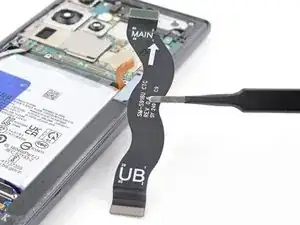

Возьмите и снимите межсоединительные кабели с рамки.

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-коннектор экрана от материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор экрана в нижней части телефона.

Возьмите и снимите кабель экрана с рамки.

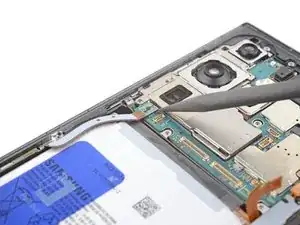

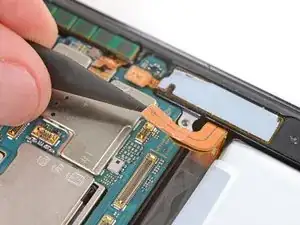

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-коннектор левой 5G mmWave-антенны.

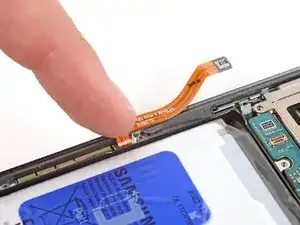

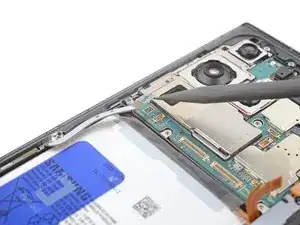

Оттолкните антенный кабель пальцем от аккумулятора.

Будьте крайне осторожны, чтобы не согнуть, не помять и не проколоть аккумулятор в следующих шагах. Повреждённый аккумулятор может вытечь опасными химикатами и загореться.

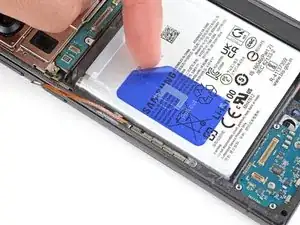

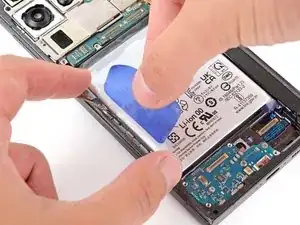

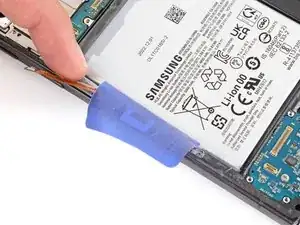

Осторожно пальцами отсоедините большую синюю вытягивающую ленту от левой стороны аккумулятора.

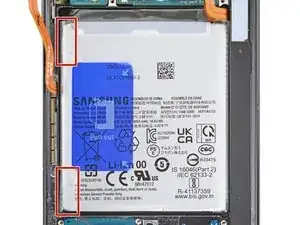

Пальцами оторвите две маленькие язычки с верхнего и нижнего углов левого края батареи.

Если эти язычки не отделены полностью, вы не сможете поднять батарею на следующем шаге.

Одной рукой отогните верхний и нижний язычки в сторону от батареи и плотно прижмите их к раме.

Если с язычками возникли трудности, можно подогнуть их под телефон и закрепить лентой на экране.

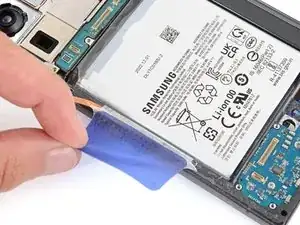

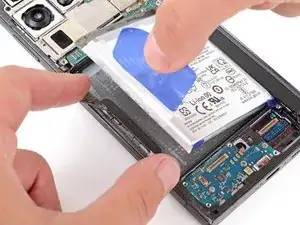

Свободной рукой возьмитесь за синий центральный вытяжной язычок и тяните строго вверх равномерной, сильной силой, чтобы полностью отделить клей батареи.

Клей может не отделиться сразу. Продолжайте тянуть с постоянной силой, пока батарея не отойдет от рамы.

Если возникают трудности, нанесите 1–2 капли высококонцентрированного (>90%) изопропилового спирта на левый край батареи. Поднимите левый край телефона и подождите одну минуту, чтобы спирт размягчил клей.

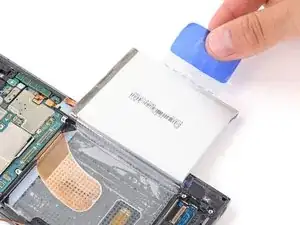

Положите батарею через правый край телефона.

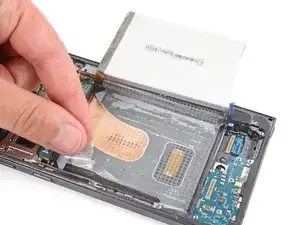

Пальцами отделите пластиковую пленку батареи от рамы.

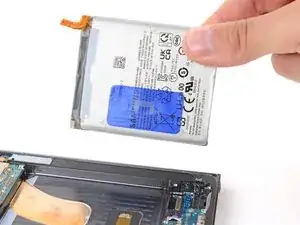

Удалите батарею вместе с пленкой.

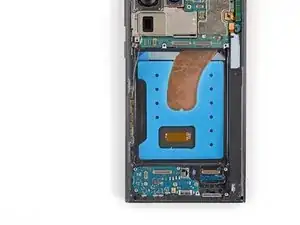

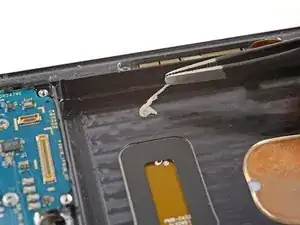

Если на раме остался клей от батареи, удалите его пинцетом или пальцами.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой новой батареи, чтобы спирт полностью испарился.

Перед приклеиванием новой ленты полезно посмотреть, как она будет ориентирована в гнезде батареи.

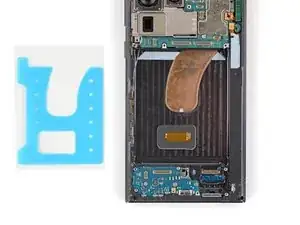

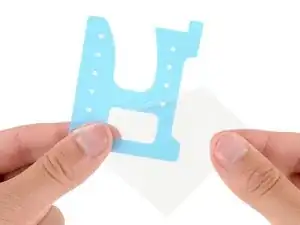

Ориентируйте заменяемую клейкую ленту так, чтобы прозрачная подложка была внизу, и примерьте её в гнездо батареи.

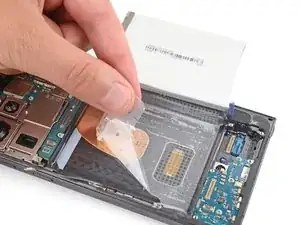

Снимите большую прозрачную подложку, чтобы открыть клей батареи.

Аккуратно поместите клей в гнездо батареи.

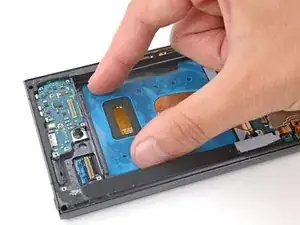

Плотно прижмите клей пальцами.

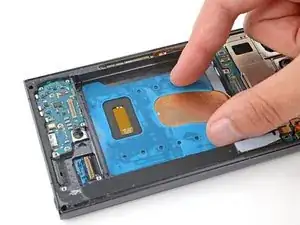

Используйте плоский конец лопатки, чтобы плотно прижать всю поверхность клея и закрепить её на раме.

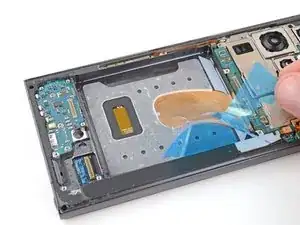

Возьмите за язычок в верхнем левом углу, оторвите и снимите оставшуюся синюю подложку.

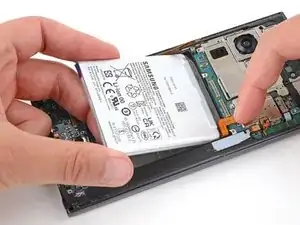

Держите батарею над её гнездом и подсоедините нажимной разъем — это обеспечит правильную посадку и выравнивание.

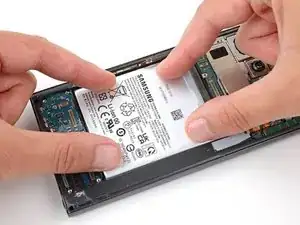

Плотно прижмите батарею к гнезду, чтобы закрепить её клеем.

Отключите батарею перед продолжением.
