Замена USB-C порта и дочерней платы Samsung Galaxy S24

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может воспламениться при повреждении.

Полностью выключите телефон и отключите все кабели.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы также можете использовать фен или тепловую пушку, чтобы нагреть правый край заднего стекла до состояния, когда оно будет горячим на ощупь.

Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к повреждению от тепла.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резким, постоянным усилием потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если возникают трудности, приложите больше тепла, чтобы дополнительно размягчить клей.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Проведите лопатку вдоль правого края между задней крышкой и рамой, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не сомкнулся снова.

Повторно разогрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы отделить клей.

Вставьте вторую лопатку слева от первой и проведите ее вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в нижнем левом краю, чтобы клей не сомкнулся снова.

Повторно разогрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третью лопатку выше предыдущей и проведите ее вдоль левого края, чтобы разрезать клей.

Вставляйте лопатку не глубже 4 мм, чтобы не повредить задние камеры или вспышку.

Оставьте лопатку в верхнем левом углу, чтобы клей не сомкнулся снова.

Повторно разогрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвертую лопатку в верхнем левом углу на ту же глубину и проведите ее вдоль верхнего края и вокруг верхнего правого угла, чтобы разрезать клей.

Вставьте пятую лопатку непосредственно над вырезом для вспышки камеры.

Вставьте лопатку под верх задней крышки до тех пор, пока не почувствуете, что она цепляется за клей у вспышки.

Вставьте лопатку глубже, пока клей полностью не отделится от задней крышки.

Не вставляйте лопатку глубже, чем до ее середины, чтобы не повредить задние камеры.

Возьмите заднюю крышку за края и снимите ее с телефона.

Если крышка всё ещё прилипает к раме, проведите наконечником лопатки по периметру, пока крышка полностью не отделится.

При сборке:

На этом этапе можно включить телефон и проверить все функции перед герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите оставшиеся куски клея пинцетом или пальцами. При затруднениях используйте тепло и изопропиловый спирт (90% или выше).

Если вы используете клеи, вырезанные по индивидуальным размерам, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте острый конец лопатки, чтобы поддеть и отключить прижимной разъём катушки беспроводной зарядки от материнской платы.

Чтобы снова присоединить прижимные разъёмы, аккуратно совместите разъём с его гнездом и надавите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется на месте. Не пытайтесь вталкивать разъём силой. Если возникают трудности, переставьте его и попробуйте снова.

Отверткой Phillips открутите тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов фиксируют катушку беспроводной зарядки

Семь винтов фиксируют динамик

Вставьте острый конец лопатки в выемку, расположенную на левой кромке узла динамика.

Подденьте динамик, чтобы освободить его защёлки.

Используйте ноготь или плоский конец лопатки, чтобы поддеть и отвести катушку беспроводной зарядки вместе с узлом динамика от рамы.

Снимите катушку беспроводной зарядки и динамик с телефона.

При сборке снова прижмите края динамика, чтобы защёлкнуть его на раме, прежде чем вставлять винты.

Вставьте плоский конец лопатки под прижимной разъём кабеля батареи (расположенный на материнской плате) и подденьте, чтобы отключить его.

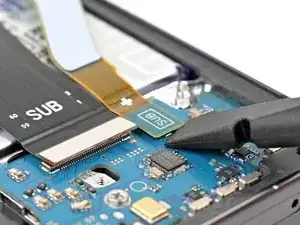

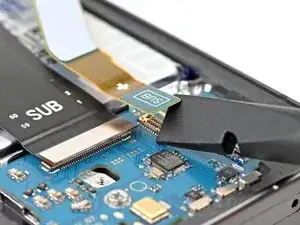

Вставьте плоский конец лопатки под прижимной разъём вторичного межсоединительного кабеля с маркировкой "SUB" и подденьте, чтобы отключить его.

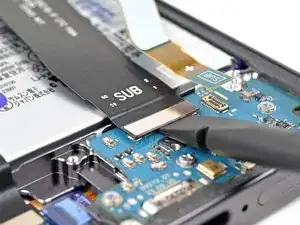

Повторите для разъёма основного межсоединительного кабеля, также маркированного "SUB".

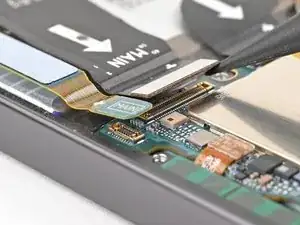

Повторите предыдущий шаг для разъёмов основного и вторичного межсоединительных кабелей на материнской плате.

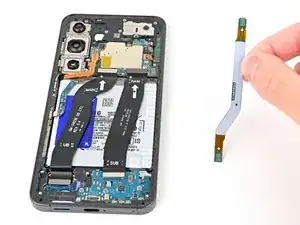

Снимите основной и вторичный межсоединительные кабели с телефона.

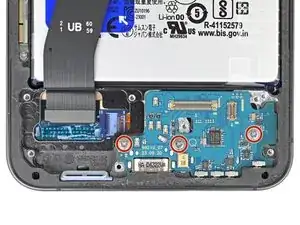

Отверткой Phillips открутите три винта длиной 3,4 мм, фиксирующие порт USB-C и дополнительную плату.

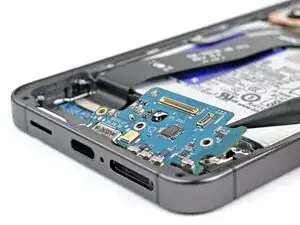

Вставьте острый конец лопатки под верхний правый угол дополнительной платы и приподнимите её достаточно, чтобы взять пальцами.

Не поддягайте батарею! При необходимости измените угол лопатки, чтобы поддевать по корпусу.

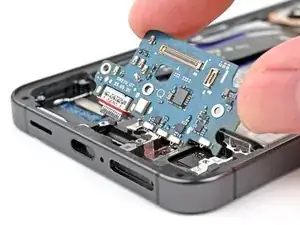

Снимите порт USB-C и дополнительную плату с телефона.

При сборке вставьте порт USB-C в его посадочное место под углом, прежде чем прижимать дополнительную плату к корпусу.
