Замена материнской платы Samsung Galaxy S20 FE 5G

Перед началом разрядите аккумулятор ниже 25% — заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

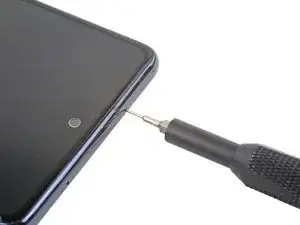

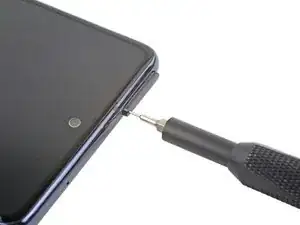

Плотно вставьте инструмент для извлечения SIM‑лотка, насадку или выпрямлённую скрепку в отверстие лотка SIM на верхнем торце телефона, пока лоток не выйдет.

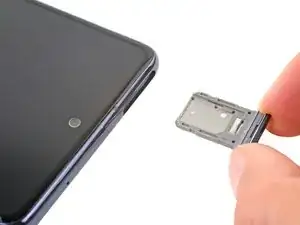

Достаньте лоток для SIM‑карты.

Если вы случайно вставили инструмент в отверстие микрофона, не волнуйтесь — скорее всего, вы не повредили микрофон.

Нагрейте iOpener и приложите его к нижнему торцу задней крышки на две минуты.

Также можно использовать фен, но будьте осторожны — сильный нагрев деформирует заднюю крышку.

Приклейте присоску к центру нижнего края задней крышки, как можно ближе к краю.

Сильно и ровно потяните за ручку присоски, чтобы создать зазор между крышкой и рамкой.

Потребуется значительная сила. Если трудно — примените больше нагрева и попробуйте снова.

Вставьте в образовавшийся зазор монтажную лопатку.

Проведите монтажной лопаткой вдоль нижнего края, чтобы разрезать клей, фиксирующий заднюю крышку.

Оставьте лопатку в нижнем правом углу, чтобы клей не приклеился снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Также можно использовать фен, но будьте осторожны — сильный нагрев деформирует заднюю крышку.

Проведите монтажной лопаткой вокруг нижнего правого угла и вдоль правого края, чтобы разрезать клей.

Оставьте лопатку, вставленную в верхний правый угол.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Также можно использовать фен, но будьте осторожны — сильный нагрев деформирует заднюю крышку.

Проведите монтажной лопаткой вокруг верхнего правого угла и по верхнему краю, чтобы разрезать клей.

Оставьте лопатку, вставленную в верхний левый угол.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Также можно использовать фен, но будьте осторожны — сильный нагрев деформирует заднюю крышку.

Проведите монтажной лопаткой вокруг верхнего левого угла и полностью вниз по левому краю, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Если крышка всё ещё прилипла к рамке, проведите монтажной лопаткой по периметру, чтобы отделить оставшийся клей.

При сборке это хорошее место, чтобы включить устройство и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите устройство перед продолжением работ.

Если вы устанавливаете назад старую заднюю крышку:

Снимите старый клей с крышки и рамки пинцетом или пальцами.

Используйте высококонцентрированный изопропиловый спирт (свыше 90%) и микрофибровую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы нанести новый клей, вырезанный по форме.

Если устанавливаете новую заднюю крышку, снимите защитные слои и плотно прижмите по периметру, чтобы закрепить крышку на рамке.

Блок беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и громкоговоритель. Они скреплены графитовой лентой и должны сниматься как единое целое.

Отверткой Phillips выверните 16 винтов, фиксирующих блок беспроводной зарядки:

Девять винтов длиной 4 мм, удерживающих крышку материнской платы

Семь винтов длиной 4,5 мм, удерживающих громкоговоритель

Вставьте лопатку под нижний правый край крышки платы.

Поверните лопатку, чтобы освободить защёлки, фиксирующие крышку.

Вставьте и поверните вскрывающую лопатку у нижнего левого края крышки, чтобы освободить оставшиеся защёлки.

При сборке нажимайте по периметру крышки платы, чтобы защёлки вошли на место.

Переместите крышку платы так, чтобы получить доступ к разъёмам питания аккумулятора и контактам беспроводной зарядки на нижнем краю платы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъёмы питания аккумулятора и беспроводной зарядки от платы.

Чтобы заново подключить подобные разъёмы с защёлкой, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и получить необратимое повреждение.

Вставьте острие лопатки между нижним левым углом динамика и рамой.

Подденьте, чтобы освободить защёлки, фиксирующие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить оставшиеся защёлки.

При сборке нажимайте по периметру динамика, чтобы защёлки вошли на место.

Снимите узел беспроводной зарядки.

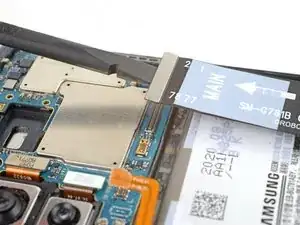

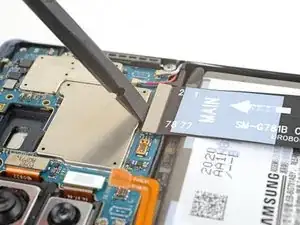

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём межплатного кабеля от платы.

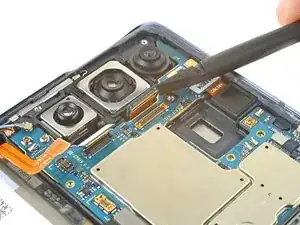

Используйте плоский конец лопатки, чтобы отсоединить три разъёма камеры.

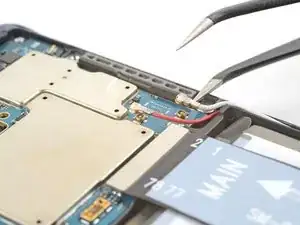

Просуньте одну руку угловых пинцетов под наконечник красного антенного кабеля.

Осторожно поднимите вертикально вверх, чтобы отсоединить кабель.

Повторите тот же процесс для белого антенного кабеля.

Повторите предыдущий шаг, чтобы отсоединить синий антенный кабель от нижнего левого угла платы.

При сборке:

При сборке убедитесь, что антенные кабели уложены в свои каналы по краям телефона.

Чтобы заново подключить антенные разъёмы такого типа, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть нетривиально и потребовать нескольких попыток.

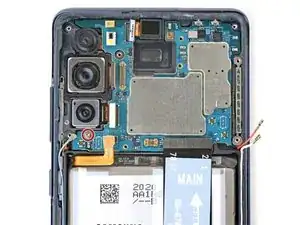

Отверткой Phillips выкрутите винт длиной 4 мм, фиксирующий плату.

Перед извлечением платы ещё раз убедитесь, что лоток SIM удалён.

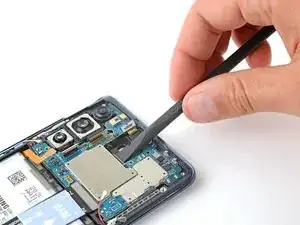

Используйте плоский конец лопатки, чтобы приподнять верхний край платы, пока вы не сможете ухватиться за неё пальцами.

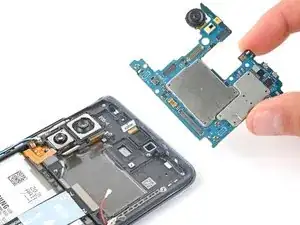

Снимите плату.

При сборке:

Убедитесь, что восемь кабелей, подключённых к плате, не мешают и не зажаты под платой.

Уложите плату в её посадочное место и прижмите, чтобы зафиксировать.

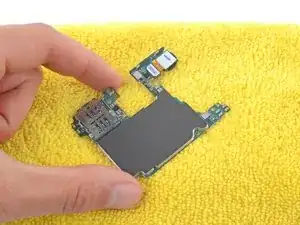

Переверните плату и положите её на чистую мягкую ткань, чтобы избежать повреждений.

Будьте осторожны при отсоединении сверхширокоугольной камеры — она может неожиданно выскочить.

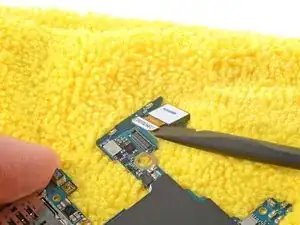

Используйте плоский конец лопатки, чтобы отключить сверхширокоугольную камеру.

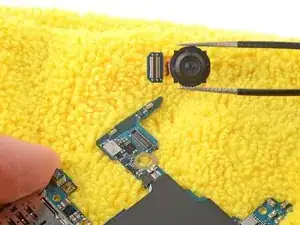

Снимите камеру.

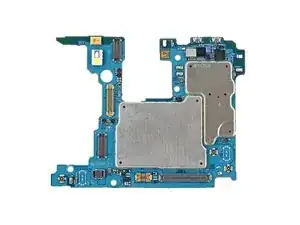

Остаётся только плата.
