Замена сборки дисплея Samsung Galaxy S20 FE (SM-G780F)

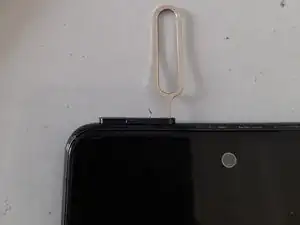

Извлеките лоток SIM-карты, прежде чем приступать к извлечению внутренних компонентов.

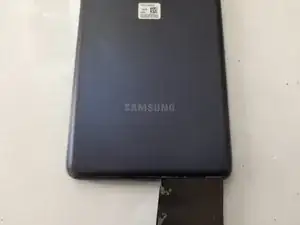

Нагрейте заднюю крышку с помощью термофена.

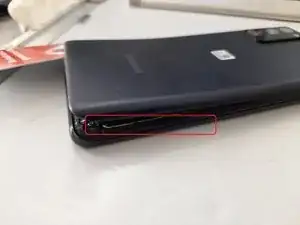

Вставьте тонкий пластиковый инструмент между задней крышкой и средней рамой, чтобы ослабить клей. Обойдите весь корпус, чтобы снять заднюю крышку.

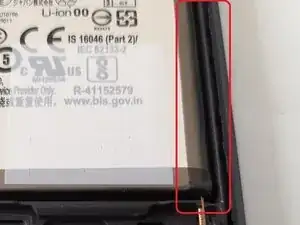

Будьте осторожны при использовании распорки с правой стороны, так как кабель антенны WLAN находится близко к краю рамы и может быть легко повреждён.

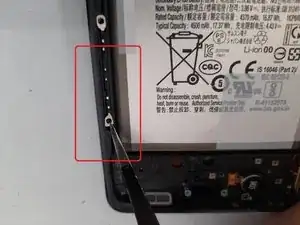

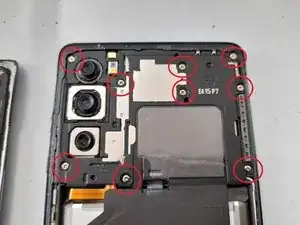

Выкрутите 9 винтов, удерживающих модуль антенны, но сам модуль пока не извлекайте.

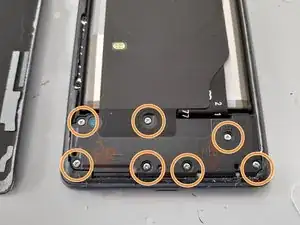

Выкрутите 7 винтов, фиксирующих нижнюю часть пластиковой защитной пластины в нижней части телефона.

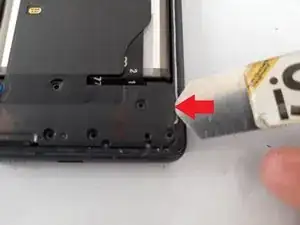

Вставьте тонкий инструмент под край нижней пластиковой пластины, чтобы отсоединить её.

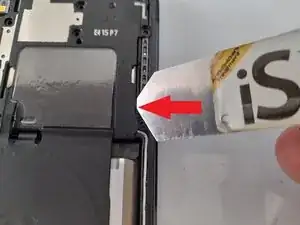

Вставьте тонкий инструмент под край модуля антенны, чтобы ослабить его, но пока не отделяйте.

Отогните модуль антенны в сторону аккумулятора.

Под ним находятся разъём аккумулятора и разъём модуля антенны. Используйте лопатку, чтобы отсоединить оба разъёма, затем извлеките модуль антенны.

Используйте лопатку, чтобы отключить заднюю камеру, и извлеките её из посадочного места.

Используя отвёртку с крестообразным наконечником, выкрутите винт, фиксирующий системную плату.

Отсоедините кабель, соединяющий основную и второстепенную платы, с помощью лопатки.

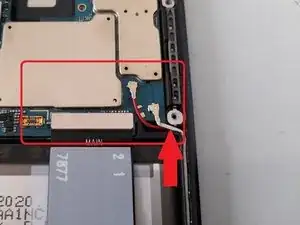

Красные и белые кабели также можно отсоединить, не снимая разъёмы с основной платы.

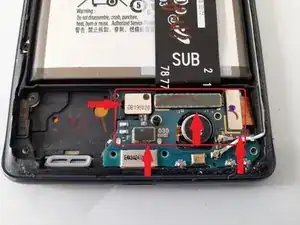

Используйте лопатку, чтобы отключить разъёмы дисплея, датчика отпечатков пальцев и основной-второстепенной платы. Отсоедините датчик отпечатков пальцев, поддев его сбоку, затем извлеките его.

Выкрутите винт, фиксирующий второстепенную плату.

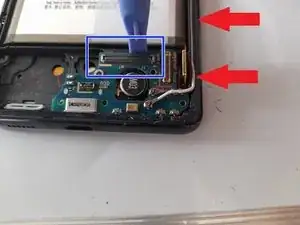

Отогните второстепенную плату, используя лопатку. После ослабления подденьте кабели, чтобы освободить их из канала по боковой стороне рамы.

После ослабления платы и кабелей основную плату, второстепенную плату и кабели можно извлечь вместе. Если вам неудобно извлекать всё вместе с подключёнными кабелями, сначала отключите кабели от второстепенной и основной плат.

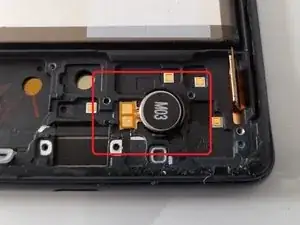

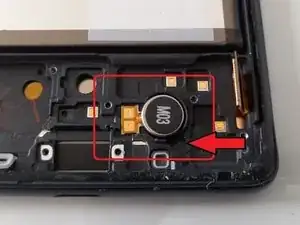

Разогрейте лицевую сторону дисплея термофеном, чтобы ослабить клей, удерживающий виброзвонок.

После нагрева вставьте небольшой плоский инструмент в положении «на пять часов» и подденьте мотор, чтобы освободить его.

Выкрутите два винта, удерживающих эту деталь.

В S20 FE эта деталь, похоже, служит просто заглушкой рамы и не выполняет никаких функций. В S20 Ultra эта деталь является настоящей антенной.

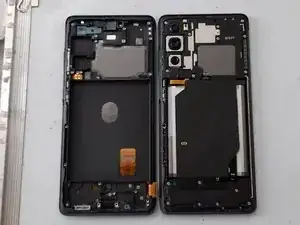

Перенесите эту деталь на новую раму.

Разогрейте лицевую сторону дисплея термофеном, чтобы ослабить клей, удерживающий аккумулятор.

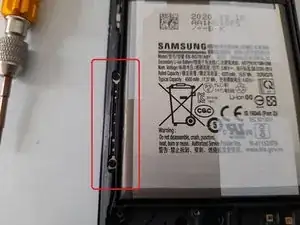

Вставьте тонкий, плоский, гибкий инструмент, чтобы ослабить клей между аккумулятором и рамой. Двигайтесь вдоль боковой стороны аккумулятора, пока он не начнёт отходить.

Будьте предельно осторожны при работе с аккумуляторами. Проколотый аккумулятор представляет пожарную опасность — не используйте его. Утилизируйте его в ближайшем пункте приёма аккумуляторов.

После освобождения одной стороны проделайте то же самое с другой стороной, и аккумулятор можно будет извлечь.

Чтобы собрать устройство обратно, выполните шаги в обратном порядке.
