Замена телеобъектива камеры Samsung Galaxy S20 FE 5G

Перед началом работы разрядите аккумулятор ниже 25% — заряженный литий-ионный аккумулятор может представлять опасность при случайном проколе.

Выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное нагревание может деформировать заднюю крышку.

Установите присоску в центре нижнего края задней крышки как можно ближе к краю.

Сильным и равномерным усилием потяните за ручку присоски, чтобы образовался зазор между крышкой и корпусом.

Для этого потребуется значительное усилие. Если возникают трудности, дополнительно прогрейте участок и попробуйте снова.

Вставьте вскрывающую пластину в зазор.

Перемещайте вскрывающую пластину вдоль нижнего края, разрезая клей, который фиксирует заднюю крышку.

Оставьте вскрывающую пластину в правом нижнем углу, чтобы клей не соединился обратно.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное нагревание может деформировать заднюю крышку.

Переместите вскрывающую пластину вокруг правого нижнего угла и полностью вверх по правому краю, разрезая клей.

Оставьте пластину в правом верхнем углу.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное нагревание может деформировать заднюю крышку.

Переместите вскрывающую пластину вокруг правого верхнего угла и вдоль верхнего края, разрезая клей.

Оставьте пластину в левом верхнем углу.

Нагрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное нагревание может деформировать заднюю крышку.

Переместите вскрывающую пластину вокруг левого верхнего угла и полностью вниз по левому краю, разрезая остатки клея.

Снимите заднюю крышку.

Если задняя крышка всё ещё приклеена к корпусу, проведите вскрывающей пластиной по периметру, чтобы отделить остатки клея.

При повторной сборке на этом этапе можно включить устройство и проверить все функции до герметизации. Не забудьте полностью выключить его перед тем, как продолжить работу.

Если вы устанавливаете старую заднюю крышку:

Используйте пинцет или пальцы, чтобы снять старый клей с задней крышки и корпуса.

Используйте высококонцентрированный изопропиловый спирт (более 90%) и ткань из микрофибры, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы установить новый индивидуально подогнанный клей.

Если вы устанавливаете новую заднюю крышку, снимите защитные плёнки и сильно прижмите по периметру, чтобы зафиксировать крышку на корпусе.

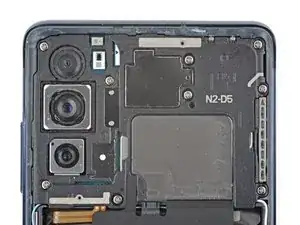

Используя отвёртку с крестообразным наконечником, выверните девять винтов длиной 4 мм, крепящих крышку материнской платы.

Вставьте пластину под правый нижний край крышки материнской платы.

Поверните пластину, чтобы освободить защёлки, фиксирующие крышку.

Вставьте и поверните вскрывающую пластину с левого нижнего края крышки, чтобы освободить остальные защёлки.

При повторной сборке плотно нажмите по периметру крышки материнской платы, чтобы защёлкнулись все фиксаторы.

Сдвиньте крышку материнской платы так, чтобы получить доступ к разъёму подключения аккумулятора на нижнем краю материнской платы.

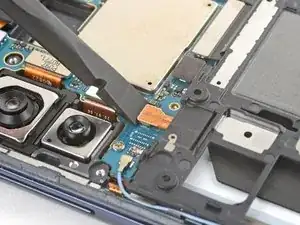

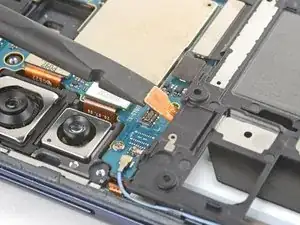

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём батареи с фиксацией от материнской платы.

Чтобы подключить разъёмы с фиксацией, аккуратно выровняйте их и нажмите на одну сторону, пока она не защёлкнется, затем повторите то же самое с другой стороны. Не нажимайте посередине. При неправильном выравнивании разъёма контакты могут погнуться и вызвать неустранимые повреждения.

Будьте осторожны при отключении передней камеры — она может неожиданно выскочить.

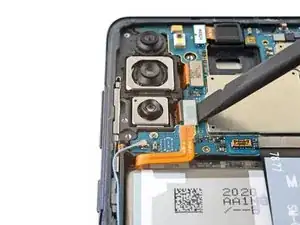

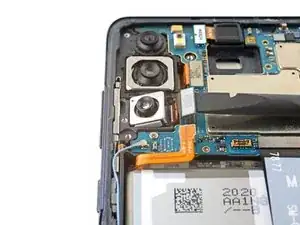

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём телеобъектива с фиксацией.

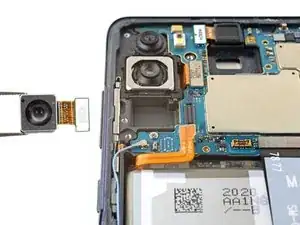

Извлеките камеру телеобъектива.
