Замена датчика отпечатков пальцев Samsung Galaxy S20 FE 5G

Перед началом работы разрядите аккумулятор ниже 25 % — заряженный литий-ионный аккумулятор может представлять опасность при случайном повреждении.

Выключите телефон и отключите все кабели.

Нагрейте инструмент iOpener и приложите его к нижнему краю задней панели на две минуты.

Также можно воспользоваться феном, но будьте осторожны — сильный нагрев может деформировать заднюю панель.

Установите присоску в центр нижнего края задней панели, как можно ближе к краю.

Потяните за ручку присоски с постоянным усилием, чтобы образовался зазор между панелью и рамкой.

Требуется значительное усилие. Если возникли трудности, дополнительно нагрейте и повторите попытку.

Вставьте в разъём раздвижной инструмент.

Перемещайте раздвижной инструмент вдоль нижнего края, чтобы разрезать клей, удерживающий заднюю панель.

Оставьте раздвижной инструмент в правом нижнем углу, чтобы клей не приклеился повторно.

Приложите разогретый iOpener к правому краю задней панели на две минуты.

Также можно воспользоваться феном, но будьте осторожны — сильный нагрев может деформировать заднюю панель.

Продвиньте раздвижной инструмент по нижнему правому углу и вверх по правому краю, чтобы разрезать клей.

Оставьте инструмент в правом верхнем углу.

Приложите разогретый iOpener к верхнему краю задней панели на две минуты.

Также можно воспользоваться феном, но будьте осторожны — сильный нагрев может деформировать заднюю панель.

Продвиньте раздвижной инструмент по верхнему правому углу и вдоль верхнего края, чтобы разрезать клей.

Оставьте инструмент в левом верхнем углу.

Приложите разогретый iOpener к левому краю задней панели на две минуты.

Также можно воспользоваться феном, но будьте осторожны — сильный нагрев может деформировать заднюю панель.

Продвиньте раздвижной инструмент по левому верхнему углу и вниз по левому краю, чтобы разрезать оставшийся клей.

Снимите заднюю панель.

Если задняя панель всё ещё приклеена к рамке, проведите раздвижным инструментом по периметру, чтобы отделить оставшийся клей.

При повторной сборке рекомендуется включить устройство и проверить работу всех функций до окончательной сборки. Убедитесь, что вы полностью выключили устройство, прежде чем продолжить работу.

Если установленная ранее задняя панель используется повторно:

Используйте пинцет или пальцы, чтобы удалить старый клей с задней панели и рамки.

Используйте изопропиловый спирт высокой концентрации (более 90 %) и микрофибру, чтобы удалить остатки клея.

Следуйте инструкции, чтобы установить новый нарезанный по форме клей.

Если устанавливается новая задняя панель, снимите защитные плёнки и плотно прижмите по периметру, чтобы закрепить панель на рамке.

Модуль беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и громкоговоритель. Они скреплены графитовой лентой и должны сниматься как единый узел.

Отвёрткой с крестообразным наконечником открутите 16 винтов, крепящих модуль беспроводной зарядки:

Девять 4-мм винтов, фиксирующих крышку материнской платы

Семь 4,5-мм винтов, фиксирующих громкоговоритель

Вставьте инструмент под нижний правый край крышки материнской платы.

Поверните инструмент, чтобы освободить защёлки, удерживающие крышку.

Вставьте и проверните раздвижной инструмент в нижнем левом углу крышки, чтобы отсоединить остальные защёлки.

При сборке плотно надавите по периметру крышки материнской платы, чтобы защёлки зафиксировались.

Переместите крышку материнской платы так, чтобы получить доступ к разъёмам батареи и беспроводной зарядки на нижнем краю материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъёмы питания батареи и беспроводной зарядки от материнской платы.

Чтобы снова подключить разъёмы с фиксацией, аккуратно выровняйте их и нажмите на одну сторону, пока она не защёлкнется, затем повторите на другой стороне. Не нажимайте в центре. При неправильном выравнивании контакты могут погнуться и вызвать неустранимые повреждения.

Вставьте конец лопатки между нижним левым углом динамика и рамкой.

Подденьте вверх, чтобы освободить защёлки, удерживающие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить остальные защёлки.

При сборке плотно нажмите по периметру динамика, чтобы защёлки зафиксировались.

Снимите узел беспроводной зарядки.

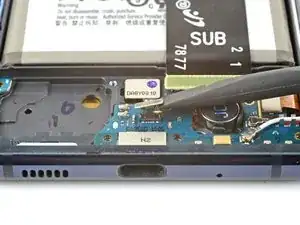

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём датчика отпечатка пальца с фиксацией.

Слабый клей фиксирует датчик отпечатка пальца в рамке.

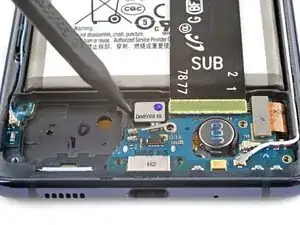

Вставьте конец лопатки между левым краем датчика отпечатка пальца и рамкой.

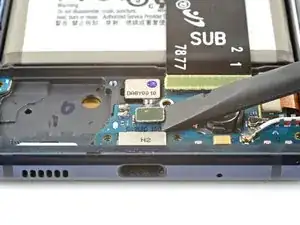

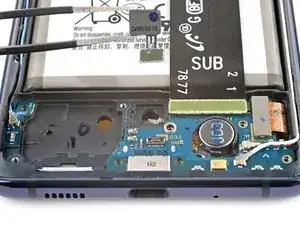

Подденьте и снимите датчик отпечатка пальца.

При сборке:

Если на новом датчике отпечатка пальца уже нанесён клей, удалите все защитные плёнки.

В противном случае нанесите собственный вырезанный кусок клея или тонкую двустороннюю ленту равномерно вдоль нижней части нового датчика, не закрывая объектив.

Хорошо вдавите датчик отпечатка пальца в посадочное место, чтобы он зафиксировался.
