Замена динамика слухового отверстия Samsung Galaxy S20 FE 5G

Перед началом дайте батарее разрядиться ниже 25% — заряженная литий‑ионная батарея может быть опасна при случайном проколе.

Выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, сильный нагрев деформирует заднюю крышку.

Приложите присоску к центру нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно потяните за ручку присоски, чтобы создать зазор между крышкой и корпусом.

Для этого потребуется значительная сила. Если возникают трудности, подогрейте место и попробуйте снова.

Вставьте инструмент для открытия в образовавшийся зазор.

Проведите инструментом вдоль нижнего края, чтобы перерезать клей, фиксирующий заднюю крышку.

Оставьте инструмент вставленным в правом нижнем углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, сильный нагрев деформирует заднюю крышку.

Проведите инструментом вокруг правого нижнего угла и всё вдоль правого края, чтобы перерезать клей.

Оставьте инструмент вставленным в правом верхнем углу.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, сильный нагрев деформирует заднюю крышку.

Проведите инструментом вокруг верхнего правого угла и вдоль верхнего края, чтобы перерезать клей.

Оставьте инструмент вставленным в левом верхнем углу.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, сильный нагрев деформирует заднюю крышку.

Проведите инструментом вокруг верхнего левого угла и вниз по левому краю, чтобы перерезать оставшийся клей.

Снимите заднюю крышку.

Если крышка всё ещё прилипла к корпусу, проведите инструментом по периметру, чтобы отделить оставшийся клей.

При сборке это хорошее место, чтобы включить устройство и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите его перед продолжением работ.

Если вы собираетесь повторно установить старую заднюю крышку:

Снимите пинцетом или пальцами старый клей с задней крышки и корпуса.

Используйте сильно концентрированный изопропиловый спирт (свыше 90%) и микрофибру, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы нанести новый клей, вырезанный по размеру.

Если вы устанавливаете новую заднюю крышку, снимите защитные плёнки и плотно прижмите по периметру, чтобы закрепить крышку на корпусе.

Сборка беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и громкоговоритель. Они соединены графитовой лентой и должны сниматься единым блоком.

Используйте отвёртку Phillips, чтобы выкрутить 16 винтов, фиксирующих сборку беспроводной зарядки:

Девять винтов длиной 4 мм, фиксирующих крышку материнской платы

Семь винтов длиной 4,5 мм, фиксирующих громкоговоритель

Вставьте инструмент под нижний правый край крышки материнской платы.

Поверните инструмент, чтобы освободить защёлки, удерживающие крышку.

Вставьте и поверните инструмент для открытия на нижнем левом краю крышки, чтобы освободить оставшиеся защёлки.

При обратной сборке сильно прижмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Переместите крышку материнской платы так, чтобы получить доступ к разъёмам питания аккумулятора и контактам беспроводной зарядки на нижнем крае материнской платы.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъёмы питания аккумулятора и контакты беспроводной зарядки от материнской платы.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.

Вставьте острый конец лопатки между нижним левым углом динамика и корпусом.

Подденьте, чтобы освободить защёлки, фиксирующие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить оставшиеся защёлки.

При сборке нажимайте по периметру динамика, чтобы защёлки вошли на место.

Снимите модуль беспроводной зарядки.

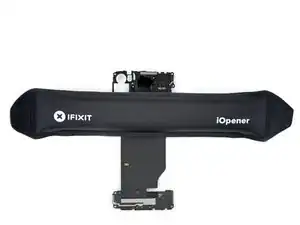

Приложите нагретый iOpener к графитовой ленте на нижнем крае крышки материнской платы.

В качестве альтернативы вы можете использовать фен для нагрева ленты.

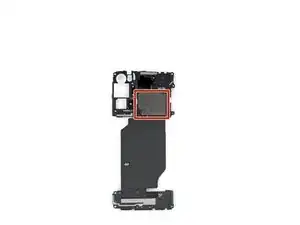

Сильный клей фиксирует катушку беспроводной зарядки к крышке материнской платы.

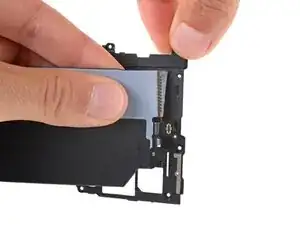

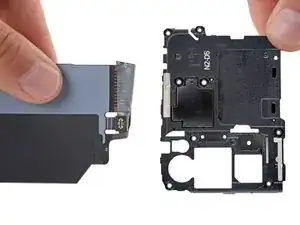

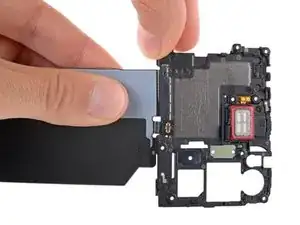

Медленно отделяйте катушку беспроводной зарядки от крышки материнской платы.

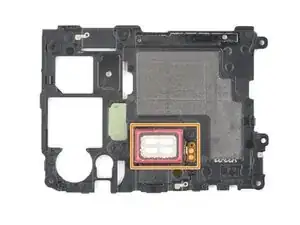

У вас остаётся разговорный динамик, прикреплённый к крышке материнской платы.

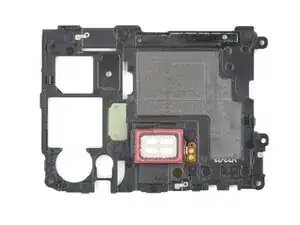

Сравните новую запасную деталь с оригиналом — возможно, перед установкой потребуется снять защитную ленту с новой детали.
