Замена USB-C порта и платы зарядки Samsung Galaxy S20 FE 5G

Перед началом дайте батарее разрядиться ниже 25% — заряженная литий‑ионная батарея может быть опасна при случайном проколе.

Выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерное тепло деформирует заднюю крышку.

Прикрепите присоску к центру нижнего края задней крышки как можно ближе к краю.

Поднимите ручку присоски сильной, ровной тягой, чтобы создать зазор между крышкой и рамой.

Это потребует значительной силы. Если возникают сложности, примените больше тепла и попробуйте снова.

Вставьте лезвие для вскрытия в зазор.

Проведите лезвием вдоль нижнего края, чтобы разрезать клей, крепящий заднюю крышку.

Оставьте лезвие в правом нижнем углу, чтобы клей не запечатался снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерное тепло деформирует заднюю крышку.

Проведите лезвием вокруг правого нижнего угла и вдоль правого края вверх, чтобы разрезать клей.

Оставьте лезвие вставленным в правом верхнем углу.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерное тепло деформирует заднюю крышку.

Проведите лезвием вокруг правого верхнего угла и вдоль верхнего края, чтобы разрезать клей.

Оставьте лезвие вставленным в левом верхнем углу.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерное тепло деформирует заднюю крышку.

Проведите лезвием вокруг левого верхнего угла и вдоль левого края вниз, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Если задняя крышка всё ещё приклеена к рамке, проведите лезвием по периметру, чтобы отделить оставшийся клей.

При сборке это хорошее место, чтобы включить устройство и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите устройство перед продолжением работы.

Если вы переустанавливаете старую заднюю крышку:

Снимите старую клейкую ленту с задней крышки и рамки с помощью пинцета или пальцев.

Используйте изопропиловый спирт высокой концентрации (свыше 90%) и микрофибровую салфетку, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы нанести новую клейкую ленту, вырезанную по форме.

Если вы устанавливаете новую заднюю крышку, снимите защитные плёнки и плотно прижмите по периметру, чтобы закрепить крышку на рамке.

Сборка беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и динамик. Они соединены графитовой лентой и должны сниматься одним куском.

Отверткой Phillips удалите 16 винтов, удерживающих сборку беспроводной зарядки:

Девять винтов длиной 4 мм, удерживающих крышку материнской платы

Семь винтов длиной 4.5 мм, удерживающих динамик

Вставьте лезвие под нижний правый край крышки материнской платы.

Поверните лезвие, чтобы освободить защёлки, удерживающие крышку.

Вставьте и поверните лезвие для вскрытия на нижнем левом краю крышки, чтобы освободить оставшиеся защёлки.

При сборке плотно прижмите по периметру крышки материнской платы, чтобы защёлки встали на место.

Переместите крышку материнской платы так, чтобы получить доступ к контактам питания аккумулятора и индуктивной зарядки на нижнем крае материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить контакты питания аккумулятора и контакты индуктивной зарядки от материнской платы.

Чтобы снова подсоединить плоскоконтактные разъёмы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Вставьте острую часть лопатки между нижним левым углом динамика и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить оставшиеся защёлки.

При сборке нажмите плотно по периметру динамика, чтобы защёлки зафиксировались.

Снимите узел индуктивной зарядки.

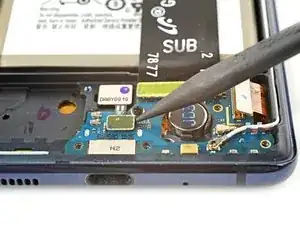

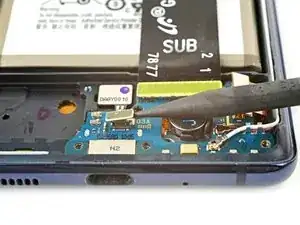

Используйте плоский конец лопатки, чтобы поддеть и отсоединить плоскоконтактный разъём шлейфа дисплея от платы зарядки.

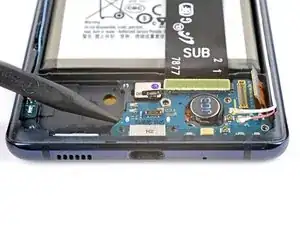

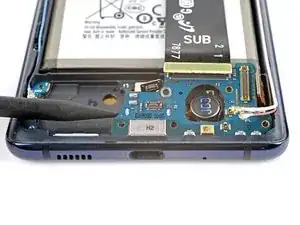

С помощью лопатки отсоедините плоскоконтактные разъёмы датчика отпечатка пальца и межплатного шлейфа.

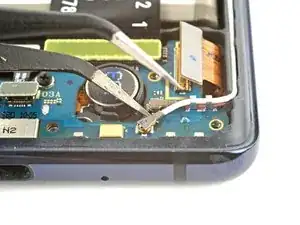

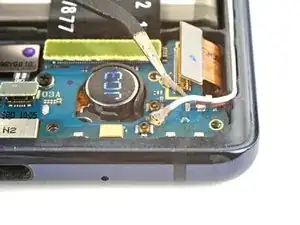

Просуньте одну сторону изогнутого пинцета под головку белого антенного кабеля.

Аккуратно поднимите строго вверх, чтобы отсоединить кабель.

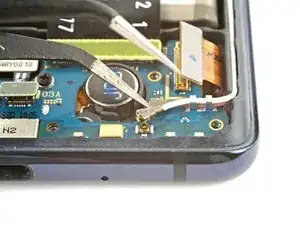

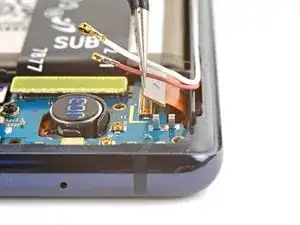

Повторите ту же процедуру для отсоединения красного антенного кабеля.

Чтобы снова подсоединить антенные разъёмы такого типа, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть сложно и потребовать нескольких попыток.

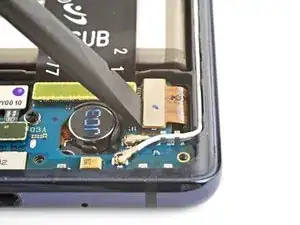

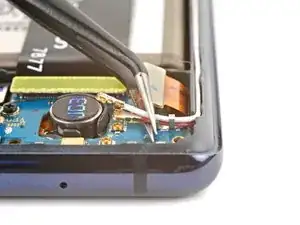

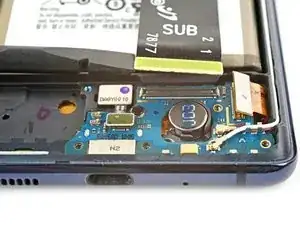

Аккуратно поднимите красный и белый антенные кабели из их зажимов на плате зарядки.

При сборке убедитесь, что антенные кабели размещены в каналах на правом краю телефона, прежде чем зажать их в клипсах.

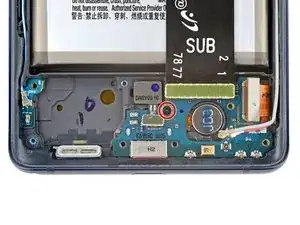

Отвинтите крестовой отвёрткой винт длиной 3,5 мм, фиксирующий плату зарядки.

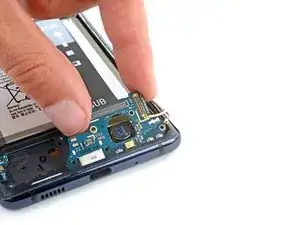

Используйте лопатку, чтобы поддеть левую сторону платы зарядки, пока вы не сможете захватить её пальцами.

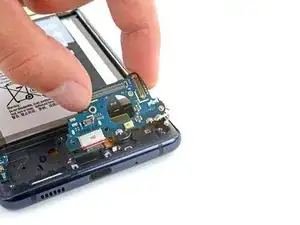

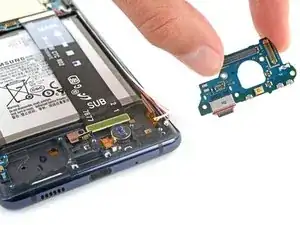

Схватите плату зарядки за верхний край и вытащите её из гнезда под углом 45 градусов.

При сборке:

Убедитесь, что пять шлейфов, подключённых к материнской плате, не мешают и не застрянут под платой.

Вставьте плату зарядки под наклоном вниз и направьте разъём USB-C в его гнездо.

Плотно прижмите плату зарядки вниз, пока она не сядет в гнездо.
