Замена громкоговорителя Samsung Galaxy S20 FE 5G

Перед началом разрядите аккумулятор ниже 25% — заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное тепло может деформировать заднюю крышку.

Прикрепите присоску к центру нижнего края задней крышки, как можно ближе к краю.

Сильной, равномерной тягой потяните за ручку присоски, чтобы создать зазор между крышкой и рамой.

Это потребует значительной силы. Если возникают трудности, добавьте нагрева и попробуйте снова.

Вставьте лопатку для открытия в образовавшийся зазор.

Проведите лопатку вдоль нижнего края, чтобы разрезать клей, фиксирующий заднюю крышку.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не схватился снова.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное тепло может деформировать заднюю крышку.

Проведите лопатку вокруг нижнего правого угла и вдоль правого края, чтобы разрезать клей.

Оставьте лопатку вставленной в верхнем правом углу.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное тепло может деформировать заднюю крышку.

Проведите лопатку вокруг верхнего правого угла и вдоль верхнего края, чтобы разрезать клей.

Оставьте лопатку вставленной в верхнем левом углу.

Нагрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Можно также использовать фен — но будьте осторожны, чрезмерное тепло может деформировать заднюю крышку.

Проведите лопатку вокруг верхнего левого угла и полностью вниз по левому краю, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Если крышка всё ещё приклеена к раме, проведите лопатку по периметру, чтобы отделить оставшийся клей.

При сборке это хорошее место, чтобы включить устройство и проверить все функции до запечатывания. Обязательно полностью выключите устройство перед продолжением работы.

Если вы устанавливаете старую заднюю крышку обратно:

Используйте пинцет или пальцы, чтобы снять старый клей с задней крышки и рамки.

Используйте высококонцентрированный изопропиловый спирт (свыше 90%) и микрофибровую ткань, чтобы удалить остатки клея.

Следуйте этому руководству для нанесения новой клейкой ленты по индивидуальной вырезке.

Если вы устанавливаете новую заднюю крышку, снимите защитные плёнки и плотно прижмите по периметру, чтобы закрепить крышку на рамке.

Модуль беспроводной зарядки включает крышку платы, катушку беспроводной зарядки и громкоговоритель. Они скреплены графитовой лентой и должны сниматься как единое целое.

Отверткой Phillips открутите 16 винтов, фиксирующих модуль беспроводной зарядки:

Девять винтов длиной 4 мм, фиксирующих крышку платы

Семь винтов длиной 4,5 мм, фиксирующих громкоговоритель

Вставьте лопатку под нижний правый край крышки платы.

Поворачивайте лопатку, чтобы освободить защёлки, фиксирующие крышку.

Вставьте и поверните лопатку на нижнем левом крае крышки, чтобы освободить оставшиеся защёлки.

При сборке плотно прижмите по периметру крышки платы, чтобы защёлки вошли на место.

Переместите крышку материнской платы, чтобы получить доступ к разъемам аккумулятора и разъемам для беспроводной зарядки на нижнем краю материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъемы аккумулятора и разъемы беспроводной зарядки от материнской платы.

Чтобы заново подключить подобные нажимные разъемы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и вызвать необратимое повреждение.

Вставьте наконечник лопатки между нижним левым углом динамика и рамкой.

Подденьте, чтобы освободить защелки, фиксирующие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить оставшиеся защелки.

При сборке нажмите плотно по периметру динамика, чтобы защелки вошли на место.

Снимите узел беспроводной зарядки.

Узел беспроводной зарядки приклеен к динамику сильным клеем.

Прикладывайте нагретый iOpener к динамику, чтобы размягчить клей, фиксирующий его к узлу беспроводной зарядки.

Вы также можете использовать фен, чтобы слегка нагреть верхний край динамика.

Медленно отклейте графитовый лист от верхнего края динамика.

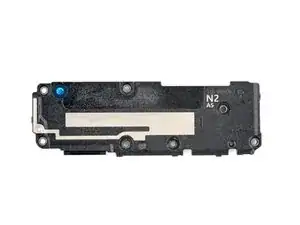

У вас остается только динамик.

Сравните новую запчасть с оригинальной — возможно, перед установкой потребуется снять защитные полоски с клея на новой детали.
