Замена аккумулятора Samsung Galaxy S20

Перед началом отключите телефон от питания и выключите его.

Нагрейте iOpener и приложите его к нижнему краю задней панели на две минуты.

Можно также использовать фен, паяльную лампу или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к тепловому воздействию.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего края.

Если дисплей сильно разбит, покрытие его прозрачной упаковочной лентой может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Из‑за малых допусков может потребоваться несколько попыток с повторным нагревом iOpener и повторным отделением присоской, прежде чем всё получится.

Если вам не удаётся создать зазор, нагрейте кромку сильнее и попробуйте снова.

Не применяйте чрезмерную силу монтажной лопаткой, иначе вы рискуете треснуть заднее стекло.

Проводите лопаткой взад и вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей близко к углам телефона, где стекло изогнуто, иначе вы рискуете треснуть стеклянную панель.

Оставьте лопаточку в шве, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к левому краю задней панели на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру левого края.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Поскольку стекло на этом крае изогнуто, вы не сможете вставить лопаточку глубоко. Пока самый кончик лопатки находится под краем стекла, вы сможете продолжать работу.

Из‑за малых допусков может потребоваться несколько попыток.

Если вам не удаётся создать зазор, нагрейте кромку сильнее и попробуйте снова.

Можно также капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь ослабить клей.

Не применяйте чрезмерную силу монтажной лопаткой, иначе вы рискуете треснуть заднее стекло.

Когда лопатка окажется под краем стекла, наклоните её вниз и вставьте дальше, чтобы полностью отделить клей задней панели.

Проведите лопаткой вдоль всего левого края телефона, чтобы отделить клей задней панели.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок регулировки громкости и питания — вырез в стекле может сделать эту область более склонной к трещинам.

Оставьте лопаточку под левым краем стекла вблизи верхнего левого угла, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к правому краю задней панели на две минуты.

Можно также использовать фен, паяльную лампу или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.

Вставьте остриё монтажной лопатки в зазор.

Как и на предыдущем крае, вам нужно будет наклонить лопаточку вниз, чтобы полностью вставить её под заднюю панель.

Проведите лопаткой вдоль всего правого края телефона, чтобы отделить клей задней панели.

Оставьте лопаточку под правым краем стекла около верхней части устройства, чтобы предотвратить повторное склеивание.

В процессе задняя панель может освободить одну или обе другие лопатки и они могут выпасть. Если это произойдёт, отложите лопатки в сторону — с этого момента нижний край не должен снова склеиться.

Приложите нагретый iOpener к верхнему краю задней панели на две минуты.

Стекло вблизи углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом шаге, чтобы не повредить заднюю крышку.

Постепенно просуньте медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать по верхнему краю до верхнего левого угла, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание становится затруднительным, остановитесь и повторно нагрейте перед продолжением.

Медленно поднимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При трудностях с отделением клея примените нагрев.

Если вы используете клеевые заготовки по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте отвертку Phillips #00, чтобы выкрутить пять винтов длиной 4 мм, фиксирующих кронштейн материнской платы.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Используйте пинцет, чтобы аккуратно приподнять и отщёлкнуть кронштейн материнской платы от пластикового среднего каркаса.

Пока не удаляйте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Осторожно отлейте катушку беспроводной зарядки от корпуса устройства.

Снимите катушку беспроводной зарядки.

Катушка соединена с остальной частью устройства пружинными контактами, поэтому отсоединять разъёмы не требуется.

При сборке сначала закрепите винты кронштейна материнской платы, чтобы правильно совместить катушку, затем плотно прижмите катушку, чтобы она приклеилась.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

При отключении подобных разъёмов следите, чтобы не сместить мелкие поверхностные компоненты вокруг гнезда.

Используйте отвертку Phillips #00, чтобы выкрутить пять винтов длиной 4 мм, фиксирующих динамик и нижний средний каркас.

Вставьте кончик лопатки или пинцета в выемку в верхнем левом углу сред¬него каркаса и подденьте, чтобы освободить защёлки, удерживающие его на месте.

Снимите динамик и нижний средний каркас.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от дочерней платы в нижней части устройства.

Чтобы снова присоединить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от материнской платы.

Осторожно приподнимите и снимите основной и вспомогательный гибкие кабели.

Используйте лопатку, чтобы поддеть и отключить гибкий кабель основного дисплея от материнской платы.

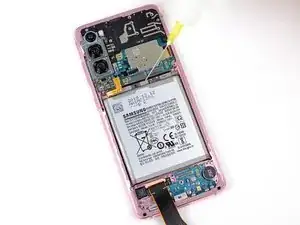

Осторожно приподнимите и отогните гибкий кабель дисплея в сторону от материнской платы и аккумулятора.

Нанесите 1–2 капли изопропилового спирта высокой концентрации (более 90%) на верхний край аккумулятора.

Использование слишком большого количества спирта может повредить дисплей.

Подождите одну минуту, чтобы изопропиловый спирт смягчил клей.

Прикрепите присоску к центру аккумулятора.

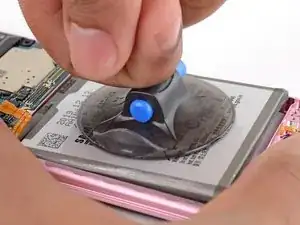

Зафиксируйте верхнюю и нижнюю часть устройства на рабочей поверхности одной рукой и сильно потяните за присоску другой рукой.

Клей требуется время и повторные усилия, а не сильный рывок, чтобы ослабнуть. Тяните за присоску с равномерной силой по 15 секунд за раз.

Если аккумулятор не отходит, нанесите 1–2 капли изопропилового спирта вдоль верхнего, левого и правого краёв, подождите минуту и потяните снова.

Когда аккумулятор начнёт подниматься от корпуса, переходите к следующему шагу.

Не приступайте к этому шагу, пока батарея не будет приподнята настолько, чтобы под неё можно было легко вставить лезвие для вскрытия. Если батарея всё ещё плотно приклеена на место, вы рискуете проколоть её лезвием и вызвать опасное тепловое событие.

После приподнимания батареи не применяйте изопропиловый спирт, иначе он может просочиться в датчик отпечатков и повредить экран.

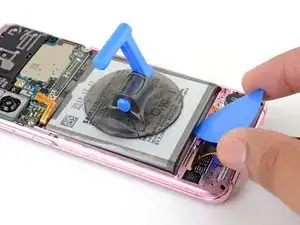

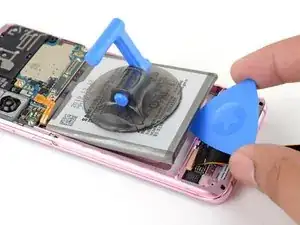

Вставьте лезвие для вскрытия под нижний край батареи и поверните, чтобы ослабить клей.

Снимите батарею.

Отодвиньте и/или счистите оставшийся клей от батареи перед очисткой отсека батареи изопропиловым спиртом и безворсовой тканью.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой новой батареи, чтобы спирт полностью испарился.

При обратной сборке, если к новой батарее не приклеена защитная лента с адгезивом, нанесите адгезив в отсек. Затем плотно прижмите новую батарею на место.

Не используйте батарею повторно после её извлечения, так как это представляет потенциальную опасность. Замените её на новую.
