Замена катушки беспроводной зарядки Samsung Galaxy S20 FE 5G

Перед началом разрядите батарею до уровня ниже 25% — заряженная литий-ионная батарея может быть опасна при случайном повреждении.

Выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

Прикрепите присоску к центру нижнего края задней крышки как можно ближе к краю.

Резко и равномерно потяните за рукоятку присоски, чтобы создать зазор между крышкой и рамкой.

Для этого потребуется значительная сила. Если возникают трудности, примените больше тепла и попробуйте снова.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием вдоль нижнего края, чтобы разрезать клей, фиксирующий заднюю крышку.

Оставьте лезвие в правом нижнем углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

Проведите лезвием вокруг правого нижнего угла и вдоль правого края, чтобы разрезать клей.

Оставьте лезвие вставленным в правом верхнем углу.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

Проведите лезвием вокруг правого верхнего угла и вдоль верхнего края, чтобы разрезать клей.

Оставьте лезвие вставленным в левом верхнем углу.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

Проведите лезвием вокруг левого верхнего угла и полностью вниз по левому краю, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Если задняя крышка по‑прежнему приклеена к рамке, проведите лезвием вокруг периметра, чтобы отделить оставшийся клей.

Во время обратной сборки это хорошее место, чтобы включить устройство и протестировать все функции перед тем, как окончательно его закрыть. Обязательно снова полностью выключите устройство перед продолжением работ.

Если вы повторно устанавливаете старую заднюю крышку:

Используйте пинцет или пальцы, чтобы снять старый клей с задней крышки и рамки.

Используйте высококонцентрированный изопропиловый спирт (более 90%) и микрофибровую салфетку, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы нанести новый клей по индивидуальной вырезке.

Если вы устанавливаете новую заднюю крышку, снимите защитные пленки и плотно прижмите по периметру, чтобы закрепить крышку на рамке.

Узел беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и громкоговоритель. Они скреплены графитовой лентой и должны сниматься как единое целое.

Используйте крестовую отвертку Phillips, чтобы вынуть 16 винтов, фиксирующих узел беспроводной зарядки:

Девять винтов длиной 4 мм, фиксирующих крышку материнской платы

Семь винтов длиной 4,5 мм, фиксирующих громкоговоритель

Вставьте лезвие под правый нижний край крышки материнской платы.

Поверните лезвие, чтобы освободить защелки, фиксирующие крышку.

Вставьте и поверните лезвие для вскрытия на левом нижнем краю крышки, чтобы освободить оставшиеся защелки.

При обратной сборке плотно прижмите по периметру крышки материнской платы, чтобы защелки вошли в зацепление.

Переместите крышку материнской платы, чтобы получить доступ к разъёмам питания аккумулятора и беспроводной зарядки на нижнем краю материнской платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъёмы питания аккумулятора и подключения беспроводной зарядки от материнской платы.

Чтобы снова подсоединить подобные фиксирующие разъёмы, аккуратно совместите одну сторону и нажмите до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться и повредиться окончательно.

Вставьте острый конец лопатки между нижним левым углом динамика и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие левый край динамика.

Подденьте нижний правый угол динамика, чтобы освободить оставшиеся защёлки.

При сборке давленияйтесь по периметру динамика, чтобы защёлки вошли на место.

Снимите узел беспроводной зарядки.

Крепкий клей фиксирует узел беспроводной зарядки к динамику.

Приложите нагретый iOpener к динамику, чтобы размягчить клей, фиксирующий его к узлу беспроводной зарядки.

Вы также можете использовать фен, чтобы слегка нагреть верхний край динамика.

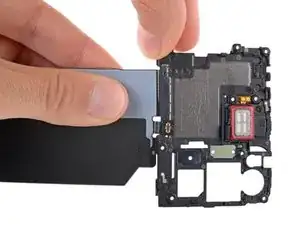

Медленно отлейте графитовую прокладку от верхнего края динамика.

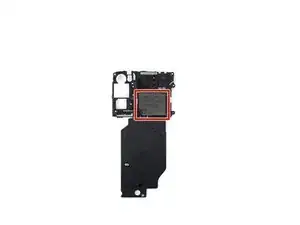

Крепкий клей фиксирует катушку беспроводной зарядки к крышке материнской платы.

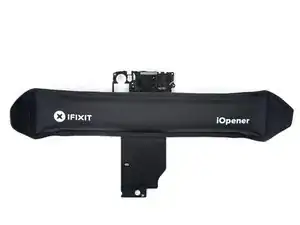

Приложите нагретый iOpener к графитовой ленте на нижнем крае крышки материнской платы.

В качестве альтернативы вы можете использовать фен, чтобы нагреть ленту.

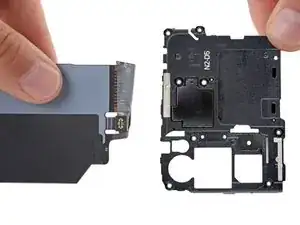

Медленно отлейте графитовую прокладку от нижнего края крышки материнской платы.

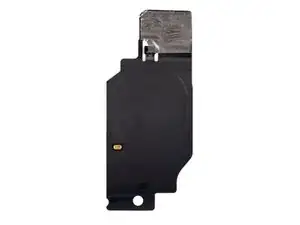

У вас остаётся катушка беспроводной зарядки.

Сравните новую запчасть с оригинальной — возможно, перед установкой потребуется снять защитные слои с клейкой поверхности новой детали.
