Снятие динамика

Перед началом разрядите аккумулятор до уровня ниже 25% — заряженная литий-ионная батарея может представлять опасность при случайном проколе.

Выключите телефон и отключите все кабели.

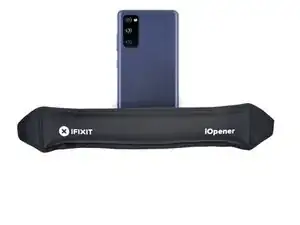

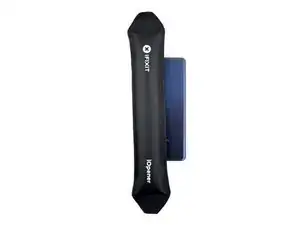

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

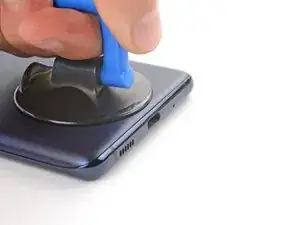

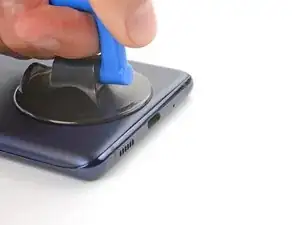

Прикрепите присоску к центру нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно тяните ручку присоски вверх, чтобы образовать зазор между крышкой и рамой.

Для этого потребуется значительная сила. Если возникают затруднения, снова нагрейте и попробуйте снова.

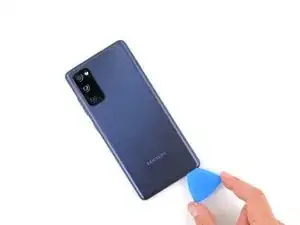

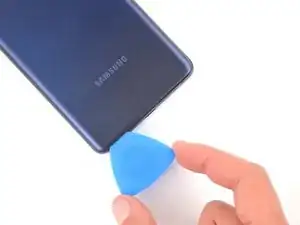

Вставьте лезвие для открытия в образовавшийся зазор.

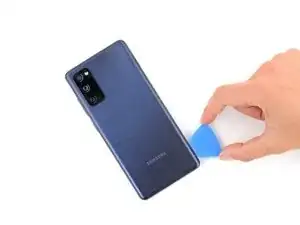

Проведите лезвием по нижнему краю, чтобы разрезать клей, закрепляющий заднюю крышку.

Оставьте лезвие в нижнем правом углу, чтобы клей не закрылся снова.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

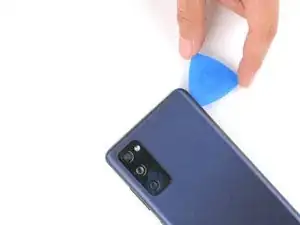

Проведите лезвием вокруг нижнего правого угла и вдоль правого края до конца, чтобы разрезать клей.

Оставьте лезвие вставленным в верхнем правом углу.

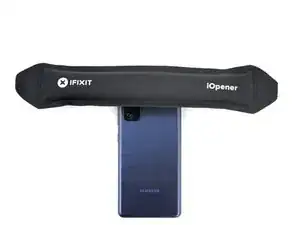

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

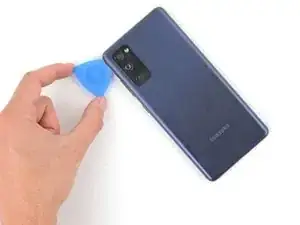

Проведите лезвием вокруг верхнего правого угла и вдоль верхнего края, чтобы разрезать клей.

Оставьте лезвие вставленным в верхнем левом углу.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вы также можете использовать фен — но будьте осторожны, чрезмерный нагрев деформирует заднюю крышку.

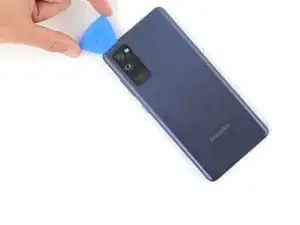

Проведите лезвием вокруг верхнего левого угла и вдоль левого края до конца, чтобы разрезать оставшийся клей.

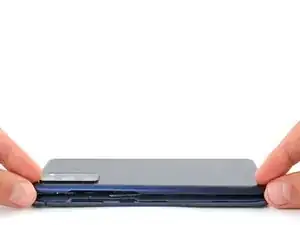

Снимите заднюю крышку.

Если задняя крышка всё ещё приклеена к рамке, проведите лезвием по периметру, чтобы отделить оставшийся клей.

При сборке это хорошее место, чтобы включить устройство и проверить все функции перед окончательной запайкой. Обязательно полностью выключите устройство перед продолжением работ.

Если вы устанавливаете старую заднюю крышку:

Используйте пинцет или пальцы, чтобы удалить старый клей с задней крышки и рамки.

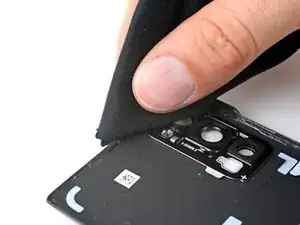

Используйте высококонцентрированный изопропиловый спирт (более 90%) и микрофибровую ткань, чтобы удалить остатки клея.

Следуйте этому руководству для нанесения нового клея, вырезанного по форме.

Если вы устанавливаете новую заднюю крышку, снимите защитные пленки и плотно прижмите по периметру, чтобы закрепить крышку на рамке.

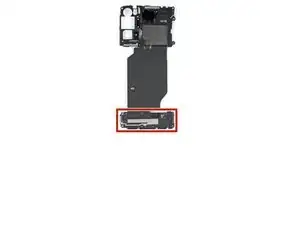

Модуль беспроводной зарядки включает крышку материнской платы, катушку беспроводной зарядки и динамик. Они скреплены графитовой лентой и должны сниматься как единое целое.

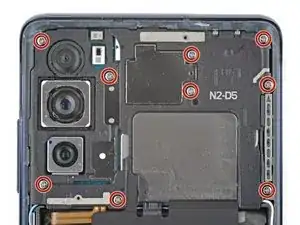

Используйте отвертку Phillips, чтобы выкрутить 16 винтов, удерживающих модуль беспроводной зарядки:

Девять винтов длиной 4 мм, удерживающих крышку материнской платы

Семь винтов длиной 4,5 мм, удерживающих динамик

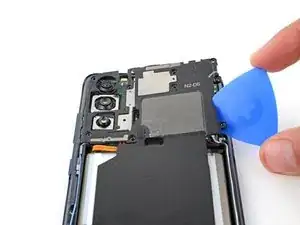

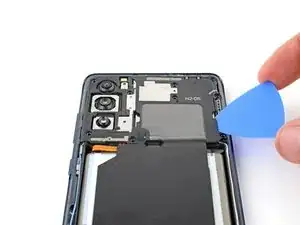

Вставьте лезвие под нижний правый край крышки материнской платы.

Поверните лезвие, чтобы освободить защёлки, удерживающие крышку.

Вставьте и поверните лезвие на нижнем левом краю крышки, чтобы освободить оставшиеся защёлки.

При сборке плотно прижмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

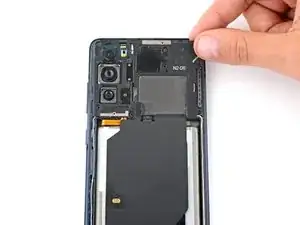

Поверните крышку материнской платы так, чтобы получить доступ к разъёмам питания аккумулятора и контактам беспроводной зарядки на нижнем краю материнской платы.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннекторы аккумулятора и модуля беспроводной зарядки от материнской платы.

Чтобы заново подключить пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если коннектор смещён, контакты могут погнуться и привести к необратимому повреждению.

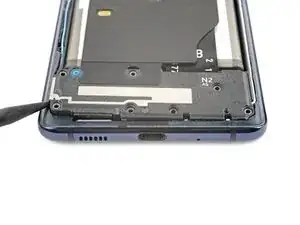

Вставьте кончик лопатки между нижним левым углом громкоговорителя и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие левый край громкоговорителя.

Подденьте нижний правый угол громкоговорителя, чтобы освободить оставшиеся защёлки.

При сборке нажмите по периметру громкоговорителя, чтобы защёлки встали на место.

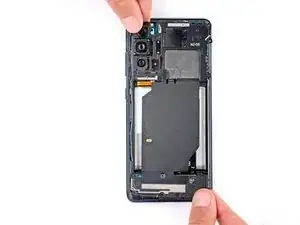

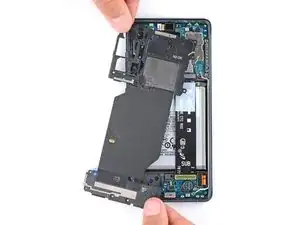

Снимите модуль беспроводной зарядки.

Сильный клей закрепляет модуль беспроводной зарядки на громкоговорителе.

Приложите нагретый iOpener к громкоговорителю, чтобы размягчить клей, фиксирующий его с модулем беспроводной зарядки.

Вы также можете использовать фен, чтобы слегка нагреть верхний край громкоговорителя.

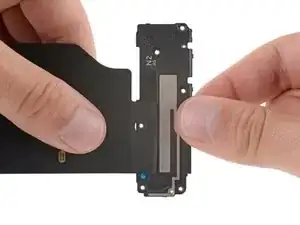

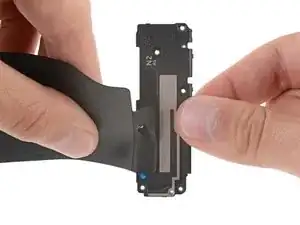

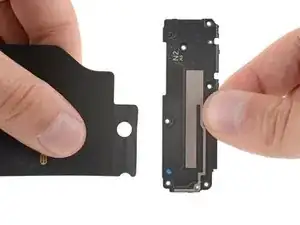

Медленно отслоите графитовую плёнку от верхнего края громкоговорителя.
