Замена материнской платы Google Pixel 2 XL

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы избежать травм и дальнейшего разрушения. Это также создаёт ровную поверхность, позволяющую присоске лучше прилегать.

Прикрепите присоску как можно ближе к краю слота SIM, избегая изогнутого края.

Присоска плохо герметизирует на изогнутой части стекла.

Поднимайте присоску с постоянным, сильным усилием и вставьте медиатор (opening pick) между передней панелью и задним корпусом.

Это требует значительного усилия и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или нагрейте устройство с помощью iOpener, тепловой пушки или фена.

На последующих шагах требуется повышенная осторожность в определённых местах, чтобы избежать повреждений телефона:

Не вставляйте медиатор глубже 0,25 дюйма (6 мм) в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить дисплей.

Не разрезайте вдоль левого края; там проходят тонкие шлейфы дисплея, которые можно повредить.

Делайте только очень поверхностные надрезы в верхнем левом углу; глубокое рычажное воздействие может повредить фронтальную камеру.

Просуньте медиатор вдоль правой стороны телефона, чтобы отделить клей дисплея.

На следующих шагах используйте плоскую грань медиатора, а не угол, для резания. Это поможет избежать чрезмерного погружения медиатора.

Проведите медиатор вокруг нижнего правого угла и вдоль нижнего края телефона.

Вставьте плоский край медиатора в верхний правый угол телефона и проведите по углу и верхнему краю телефона.

Аккуратно поднимите дисплей с правой стороны телефона, открывая его, как книгу.

Если дисплей не поднимается легко, дополнительно подденьте, чтобы отделить оставшийся клей.

Пока не пытайтесь полностью отделить дисплей — к материнской плате всё ещё подключены хрупкие шлейфы.

Осторожно положите дисплей на стол рядом с телефоном, держите его близко к корпусу, чтобы не растягивать шлейфы дисплея и цифровизатора.

Используйте угол открывающего инструмента, чтобы поддеть и отщёлкнуть нижнюю кромку крышки разъёма шлейфа цифровизатора.

Защёлка, удерживающая эту крышку, расположена вдоль нижнего края.

Подденьте аккуратно, чтобы не повредить шлейф под ней и не потерять саму крышку.

Снимите крышку разъёма.

Сохраните этот элемент, чтобы установить его при сборке.

Используйте остриё лопатки (spudger), чтобы приподнять разъём шлейфа цифровизатора и вытащить его из сокета на материнской плате.

Чтобы вновь подключить подобные пресс‑разъёмы (press connectors), аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При неверном совмещении контакты могут согнуться и получить необратимое повреждение.

Если после ремонта часть экрана не реагирует на прикосновения, повторно установите этот разъём, убедившись, что он полностью защёлкнулся и в сокете нет пыли или посторонних предметов.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

Вставьте остриё лопатки в маленькое отверстие на краю крышки разъёма дисплея.

С помощью лопатки подденьте крышку и извлеките её из посадочного места.

Снимите крышку разъёма.

Сохраните этот элемент, чтобы установить его при сборке.

Используйте плоскую грань лопатки, чтобы приподнять разъём шлейфа дисплея из его сокета.

Снимите дисплей.

При сборке вы можете остановиться на этом шаге, если хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips длиной 3,8 мм, закрепляющих среднюю рамку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Вставьте инструмент для открывания в вырез на средней рамке рядом с кнопками громкости и подденьте среднюю рамку, отрывая её от остальной части телефона.

Снимите среднюю рамку.

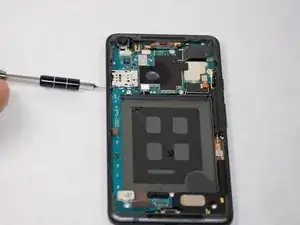

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне телефона и нажмите, пока лоток для SIM-карты не выскочит.

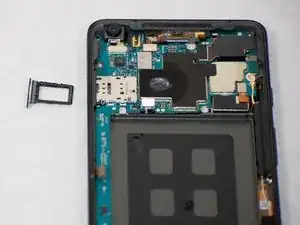

Извлеките лоток для SIM-карты.

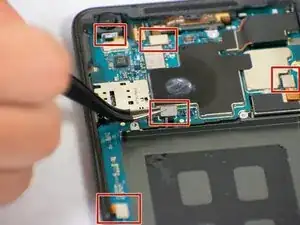

Отсоедините пять разъёмов на верхней стороне материнской платы.

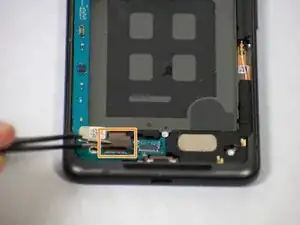

Отсоедините ещё один разъём на нижней части материнской платы.

Отсоедините белый кабель, прикреплённый к плате.

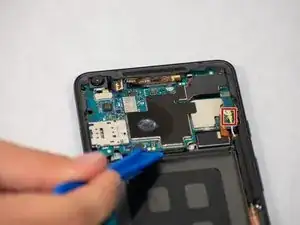

После отключения всех разъёмов используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату за края.

Края материнской платы часто располагаются под краем корпуса телефона, поэтому при поддевании будьте осторожны. Сначала попытайтесь отделить верхнюю часть материнской платы.

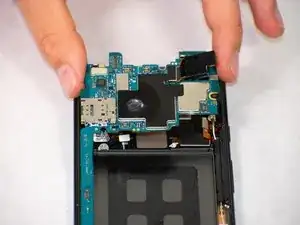

Снимите материнскую плату.
