Замена разговорного динамика Google Pixel 2 XL

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка для SIM-карты, расположенного на левой грани телефона, напротив кнопок питания и громкости.

Нажмите с усилием, чтобы извлечь лоток.

Извлеките лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы предотвратить травмы и дальнейшее разрушение. Это также обеспечивает ровную поверхность, позволяющую присоске закрепиться.

Прикрепите присоску как можно ближе к краю слота SIM-карты, избегая изогнутого края.

Присоска плохо прилегает к изогнутой части стекла.

Тяните присоску вверх с равномерным, стабильным усилием и вставьте медиатор между передней панелью и задним корпусом.

Это требует значительного усилия и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, либо подогрейте iOpener, тепловой пушкой или феном.

На следующих шагах требуется повышенная осторожность в определённых местах, чтобы не повредить телефон:

Не вставляйте медиатор глубже 0,25 дюйма (6 мм) в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить дисплей.

Не режьте вдоль левого края; там находятся тонкие шлейфы дисплея, которые можно повредить.

Делайте только крайне мелкие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Проведите медиатором вниз по правой стороне телефона, чтобы разъединить клей дисплея.

На следующих шагах используйте плоский край медиатора, а не угол, для резания. Это поможет предотвратить слишком глубокое проникновение инструмента.

Проведите медиатор вокруг нижнего правого угла и вдоль нижнего края телефона.

Повторно вставьте плоский край медиатора в верхнем правом углу телефона и проведите им вокруг угла и вдоль верхнего края телефона.

Осторожно поднимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поднимается легко, потребуется дополнительное поддевание, чтобы отделить оставшийся клей.

Не пытайтесь полностью отсоединить дисплей — к материнской плате по-прежнему подключены хрупкие шлейфы.

Аккуратно положите дисплей на стол рядом с телефоном, держите его ближе к телефону, чтобы не натягивать кабели дисплея и дигитайзера.

Используйте угол открывающего инструмента, чтобы поддеть и отщёлкнуть крышку разъёма шлейфа дигитайзера на нижнем крае.

Защёлка, удерживающая эту крышку, расположена вдоль нижнего края.

Подденьте осторожно, чтобы не повредить шлейф под ней и не потерять саму крышку.

Снимите крышку разъёма.

Сохраните этот компонент для установки при сборке.

Используйте кончик лопатки, чтобы приподнять разъём шлейфа дигитайзера и вынуть его из гнезда на материнской плате.

Для повторного подключения таких разъёмов нажимайте аккуратно с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут деформироваться и повредиться окончательно.

Если после ремонта часть экрана не реагирует на касания, переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних частиц.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

Вставьте кончик лопатки в маленькое отверстие на краю крышки разъёма дисплея.

Используйте лопатку, чтобы поддеть крышку и вынуть её из гнезда.

Снимите крышку разъёма.

Сохраните этот компонент для установки при сборке.

Используйте плоский край лопатки, чтобы приподнять разъём шлейфа дисплея из его гнезда.

Снимите дисплей.

При сборке остановитесь на этом шаге, если хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips 3.8 мм, крепящих среднюю рамку.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно в то место, откуда был извлечён.

Вставьте монтажный инструмент в выемку в средней рамке рядом с кнопками громкости и отожмите среднюю рамку вверх и от остальной части телефона.

Снимите среднюю рамку.

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

Используйте острый конец лопатки, чтобы отключить разъём фронтальной камеры.

При сборке удобнее сначала прикрепить фронтальную камеру к плате, а затем установить плату в корпус.

Используйте плоский конец лопатки, чтобы отключить правый разъём датчика Active Edge.

Отключите антенный кабель.

Используйте острый конец лопатки, чтобы отключить разъём датчика отпечатка пальца.

Используйте плоский конец лопатки, чтобы отключить левый разъём датчика Active Edge.

Используйте плоский конец лопатки, чтобы отключить разъём зарядного узла.

Используйте острый конец лопатки, чтобы отключить разъём переднего сенсорного блока.

Убедитесь, что все кабели и разъёмы освобождены от платы, и используйте плоский край лопатки, чтобы аккуратно приподнять нижнюю часть материнской платы.

Узкая часть материнской платы очень хрупкая. Если она начинает сгибаться при подъёме, прекратите и убедитесь, что ничего не удерживает плату. Плата должна подниматься без сопротивления.

Нагрейте правую сторону заднего стекла обильно.

Используйте маленькую присоску и потяните стекло вверх, чтобы поместить под него монтажную лопатку.

Присоска, включённая в комплект iFixit, слишком большая.

Если у вас нет присоски, можно попытаться вставить ломик под стекло. Возможно повреждение эмали при использовании этого метода.

Продолжайте нагревать и медленно перемещать монтажные лопатки вокруг верхней части телефона.

Переверните телефон.

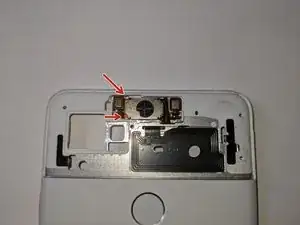

Несколько нагрейте контакты динамика слухового отверстия и отделите их от рамки.

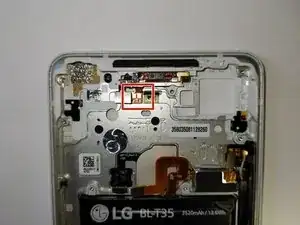

С помощью лопатки отожмите пластиковую крышку в этих местах.

Осторожно нагрейте переднюю часть рамки телефона, чтобы ослабить клей, удерживающий динамик.

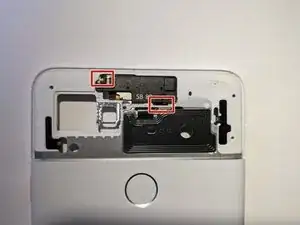

Вставьте лопатку в эти точки и аккуратно выпробуйте динамик из рамки телефона.
