Замена платы зарядного разъёма Google Pixel 2 XL

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие лотка SIM‑карты, расположенного на левой грани телефона, напротив кнопок питания и регулировки громкости.

Нажмите с усилием, чтобы извлечь лоток.

Извлеките лоток SIM‑карты из телефона.

SIM‑карта легко выпадет из лотка.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы предотвратить травмы и дальнейшее разрушение. Это также делает поверхность ровной и помогает присоске сцепиться.

Прикрепите присоску как можно ближе к краю телефона у слота SIM, избегая изогнутого края.

Присоска плохо удерживается на изогнутой части стекла.

Тяните присоску вверх с ровным постоянным усилием и вставьте медиатор между передней панелью и задней крышкой.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или нагрейте место iOpener, термофеном или феном.

В следующих шагах требуется повышенная осторожность в определённых местах, чтобы не повредить телефон:

Не вставляйте медиатор глубже 0,25 дюйма (6 мм) в нижний край телефона. Если медиатор коснётся сложенной части OLED‑панели, можно повредить дисплей.

Не делайте разрезов вдоль левого края; там находятся тонкие шлейфы дисплея, которые легко повредить.

В верхнем левом углу делайте только очень мелкие надрезы; глубокое поддевание может повредить фронтальную камеру.

Проведите медиатором вниз по правой стороне телефона, чтобы отделить клей дисплея.

В следующих шагах используйте плоскую кромку медиатора, а не угол, чтобы резать. Это поможет избежать слишком глубокого ввода инструмента.

Проведите медиатором вокруг нижнего правого угла и вдоль нижнего края телефона.

Вставьте плоскую кромку медиатора в верхнем правом углу телефона и проведите вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открыв его как книгу.

Если дисплей не поднимается легко, аккуратно подденьте дополнительно, чтобы отделить оставшийся клей.

Не пытайтесь полностью отделить дисплей — его по‑прежнему соединяют хрупкие шлейфы с материнской платой.

Осторожно положите дисплей плоско на стол рядом с телефоном, держите его близко к корпусу, чтобы не натянуть шлейфы дисплея и дигитайзера.

Используйте угол открывающегося инструмента, чтобы поддеть и отщёлкнуть нижний край крышки разъёма шлейфа дигитайзера.

Защёлка, фиксирующая эту крышку, находится вдоль нижнего края.

Поддевайте осторожно, чтобы не повредить шлейф под ней и не потерять саму крышку.

Снимите крышку разъёма.

Сохраните этот компонент для последующей повторной сборки.

Используйте остриё лопатки, чтобы приподнять разъём шлейфа дигитайзера и вынуть его из гнезда на материнской плате.

Чтобы снова подключить подобные пресс‑разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При смещении контактов штыри могут погнуться, что вызовет необратимое повреждение.

Если после ремонта часть экрана не реагирует на касания, переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или другого препятствия.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

Вставьте остриё лопатки в маленькое отверстие на краю крышки разъёма дисплея.

Подденьте лопаткой крышку, чтобы вынуть её из посадочного места.

Снимите крышку разъёма.

Сохраните этот компонент для последующей повторной сборки.

Используйте плоскую кромку лопатки, чтобы приподнять разъём шлейфа дисплея из гнезда.

Снимите дисплей.

При сборке вы можете приостановиться здесь, если хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips 3,8 мм, крепящих среднюю рамку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Вставьте инструмент для открытия в вырез на средней рамке рядом с кнопками громкости и подденьте среднюю рамку вверх и от корпуса телефона.

Снимите среднюю рамку.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Используйте острый конец лопатки, чтобы отсоединить разъём фронтальной камеры.

При сборке удобнее сначала прикрепить фронтальную камеру к плате, а затем установить плату в корпус.

Используйте плоский конец лопатки, чтобы отсоединить разъём правого датчика Active Edge.

Отсоедините антенный кабель.

Используйте острый конец лопатки, чтобы отсоединить разъём датчика отпечатка пальца.

Используйте плоский конец лопатки, чтобы отсоединить разъём левого датчика Active Edge.

Используйте плоский конец лопатки, чтобы отсоединить разъём зарядного модуля.

Используйте острый конец лопатки, чтобы отсоединить разъём переднего сенсорного модуля.

Убедитесь, что все кабели и разъёмы освобождены от платы, и осторожно подденьте нижнюю часть материнской платы плоским краем лопатки.

Узкая часть материнской платы очень хрупкая. Если она начинает гнуться при подъёме, остановитесь и убедитесь, что ничего не удерживает плату. Плата должна подниматься без сопротивления.

Засуньте острый конец лопатки под нижнюю левую сторону динамика и медленно подденьте сборку динамика вверх из телефона.

Если возникают затруднения, попробуйте вставить плоский конец лопатки в щель у основания телефона и медленно поддеть вверх.

Снимите динамик с телефона.

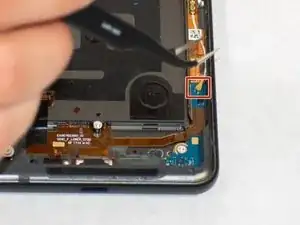

Отсоедините белый антенный кабель.

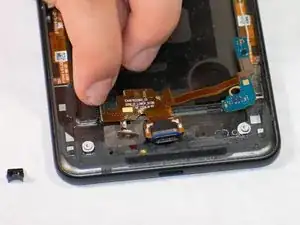

Осторожно подденьте зарядный модуль и извлеките его из устройства.

Модуль приклеен к корпусу, поэтому действуйте медленно и осторожно, чтобы не порвать кабели. Если модуль не выходит легко, попробуйте нагреть корпус в месте приклейки платы.
