Замена аккумулятора Google Pixel 2

Если стекло дисплея треснуто, приклейте его скотчем, чтобы предотвратить дальнейшее разрушение и травмы при ремонте. Это также создаст ровную поверхность, позволяющую присоске прикрепиться.

Установите присоску как можно ближе к краю телефона со стороны кнопки громкости, избегая изогнутого края.

Присоска не создаст хорошего уплотнения на изогнутой части стекла.

Нажимая с постоянной силой, потяните присоску вверх и вставьте медиатор между передней панелью и задней крышкой.

Не вставляйте медиатор глубже 1,5 мм, иначе вы рискуете повредить OLED‑панель.

Это требует значительных усилий и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или нагрейте место с помощью iOpener, теплового фена или фена для волос.

Дисплей хрупкий. Если вы планируете повторно использовать дисплей, аккуратно вводите инструмент только на необходимую глубину для разделения клея. Глубокое проникновение может повредить OLED‑панель под стеклом.

На следующих шагах требуется дополнительная осторожность в определённых местах, чтобы избежать повреждения телефона:

Не вставляйте медиатор более чем на 9 мм в нижний край телефона. Если медиатор коснётся сложенной части OLED‑панели, это может повредить дисплей.

Делайте только очень мелкие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Вставка инструмента глубже 1,5 мм по бокам устройства или на 9 мм в верхнюю и нижнюю части может необратимо повредить дисплей.

На следующих шагах используйте плоскую часть медиатора, а не угол, чтобы резать здесь. Это поможет предотвратить слишком глубокое введение инструмента.

Проведите медиатором вверх по правому краю телефона, чтобы разъединить клей дисплея.

Будьте особенно осторожны с боковыми рамками, их глубина составляет всего 1,5 мм.

Проведите медиатором по верхнему правому углу и вдоль верхнего края телефона.

Сверху экрана находится сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с этой деталью, чтобы не повредить и не потерять её.

Проведите медиатором по верхнему левому углу телефона и вниз по левому краю.

Проведите медиатором по нижнему левому углу и вдоль нижней части телефона. Держите медиатор под небольшим углом от экрана, чтобы не повредить углы OLED.

Будьте особенно осторожны, не вставляйте медиатор глубже 9 мм, чтобы избежать повреждения OLED‑панели.

Вставьте медиатор снова в верхний край телефона и осторожно приподнимите дисплей.

Если дисплей не поднимается легко, слегка подденьте, чтобы отделить последние участки клея. Клей возле верхнего динамика толще, чем в других местах.

Не пытайтесь полностью отделить дисплей — он всё ещё подключён гибким шлейфом к плате.

Осторожно положите дисплей на заднюю крышку, как показано, следя за тем, чтобы не согнуть и не порвать гибкий шлейф дисплея.

Удалите два винта Torx T5 длиной 4,0 мм, фиксирующие крепление шлейфа дисплея.

В ходе ремонта следите за каждым винтом и обязательно возвращайте его на то же место.

Снимите крепление шлейфа дисплея.

Используйте наконечник лопатки, чтобы приподнять разъём шлейфа дисплея вверх и вынуть его из гнезда на плате.

Избегайте касания платы наконечником лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы вновь подсоединить нажимные коннекторы, такие как этот, аккуратно совместите их и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по середине. Если коннектор сдвинут, контакты могут выгнуться и получить необратимое повреждение.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, повторно отожмите этот коннектор, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

При обратной сборке остановитесь на этом шаге и замените клей по краям дисплея.

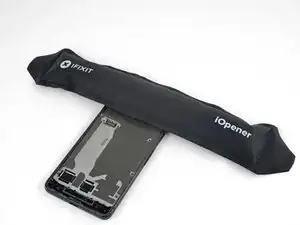

Приложите нагретый iOpener к датчику приближения на верхней кромке средней рамки на две минуты, чтобы размягчить клей.

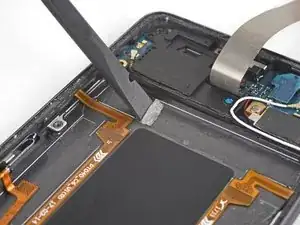

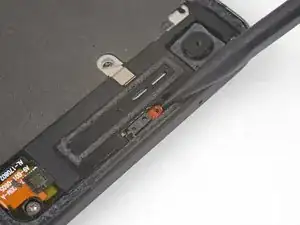

Сдвиньте наконечник лопатки под шлейф датчика приближения, начиная со стороны, ближайшей к фронтальной камере.

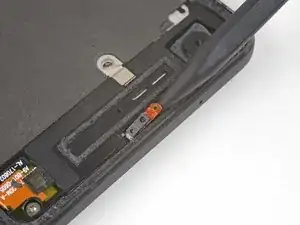

Осторожно приподнимите край шлейфа датчика, пока датчик не станет перпендикулярен средней рамке.

Отклейте небольшой слой ленты, закрывающий винт под разговорным динамиком. Отклейте любую ленту, закрывающую другие винты.

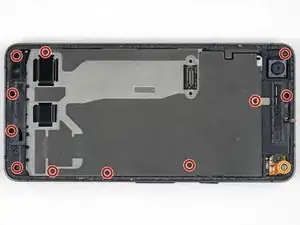

Удалите следующие винты, фиксирующие среднюю рамку:

Одиннадцать винтов Phillips 3,7 мм

Один винт T5 Torx 4 мм

На протяжении всего ремонта следите за каждым винтом и убеждайтесь, что он возвращается на своё место.

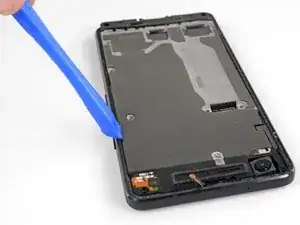

Вставьте инструмент для открывания в выемку в средней рамке рядом с кнопкой удержания.

Подденьте среднюю рамку достаточно, чтобы образовался зазор между ней и корпусом телефона. Средняя рамка пока не готова к полному снятию.

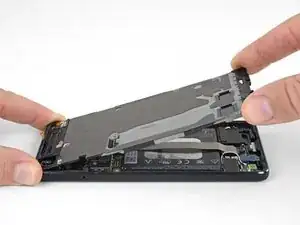

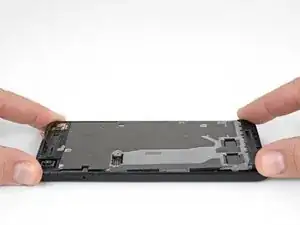

Поднимайте среднюю рамку, начиная с нижнего края.

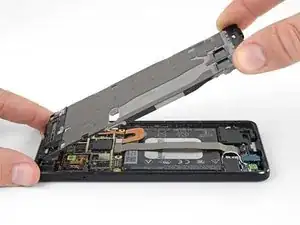

Когда средняя рамка образует примерно 45° с остальной частью телефона, поднимите её прямо вверх и отведите от телефона.

Во время подъёма аккуратно направляйте датчик приближения через небольшой проём в средней рамке.

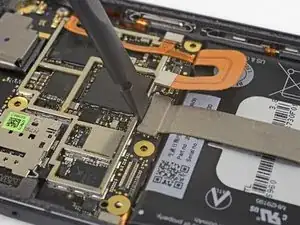

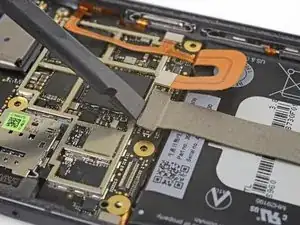

Используйте плоский край лопатки, чтобы отключить разъём батареи.

Используйте плоский край лопатки, чтобы отключить разъём платы зарядки.

Наполните пластиковую пипетку или шприц высококонцентратным изопропиловым спиртом и нанесите несколько капель под каждый угол батареи. Дайте спирту минуту, чтобы он ослабил клей батареи.

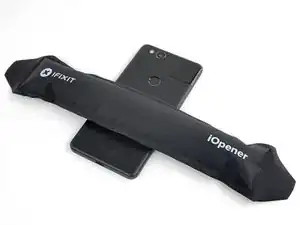

Альтернативно, приложите нагретый iOpener к задней части телефона над батареей как минимум на две минуты. Повторно нагревайте и прикладывайте iOpener по мере необходимости, пока клей под батареей не ослабнет.

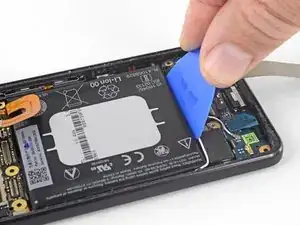

Отведите шлейф платы зарядки в сторону и вставьте медиатор вдоль нижнего края батареи.

Прилагайте равномерное, постоянное усилие, чтобы медленно поддеть батарею и вынуть её из телефона.

Поддёргивайте только от центра батареи, чтобы не повредить тонкие шлейфы по обеим сторонам батареи.

Старайтесь не деформировать батарею в процессе. Мягкие литий‑ионные батареи могут протечь опасными химикатами, загореться или даже взорваться при повреждении. Не применяйте чрезмерную силу и не поддёргивайте батарею металлическими инструментами.

Если возникают трудности, нанесите ещё спирта под батарею и попробуйте снова.

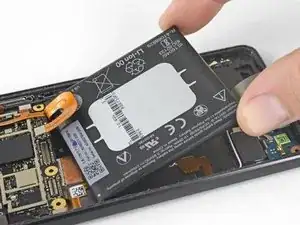

Удалите батарею.

Не используйте повторно батарею после её извлечения — это представляет риск для безопасности. Замените её на новую.

Чтобы установить новую батарею:

Используйте лопатку, чтобы счистить оставшийся клей с телефона, и очистите приклеенные участки изопропиловым спиртом и безворсовой тканью.

Закрепите новую батарею с помощью предрезанного клея или двусторонней клейкой ленты. Для правильного позиционирования нанесите новый клей в телефон, а не непосредственно на батарею. Клей не должен касаться каких‑либо шлейфов под батареей.

Прижмите батарею плотно на 20–30 секунд.
