Замена аккумулятора Google Pixel 2 XL

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы избежать травм и дальнейшего разрушения. Это также создаёт ровную поверхность, обеспечивающую лучшее прилегание присоски.

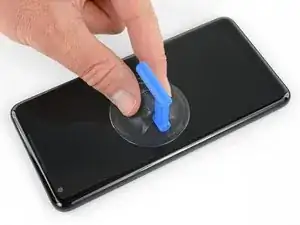

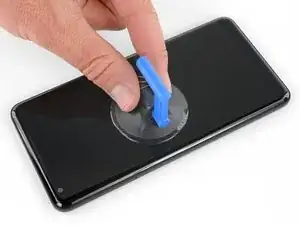

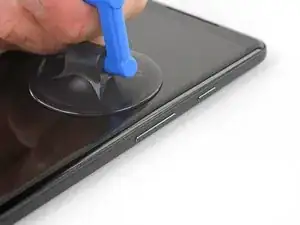

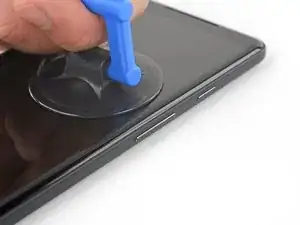

Прикрепите присоску как можно ближе к краю телефона со стороны слота для SIM-карты, избегая изогнутого края.

Присоска плохо прилегает к изогнутой части стекла.

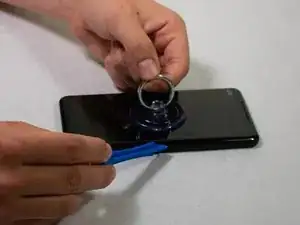

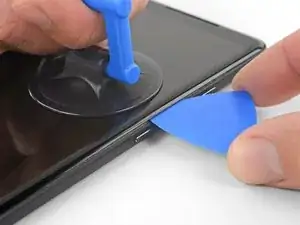

Тяните присоску вверх с ровным, постоянным усилием и вставьте медиатор между передней панелью и задним корпусом.

Для этого требуется значительная сила и терпение. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью iOpener, теплового пистолета или фена.

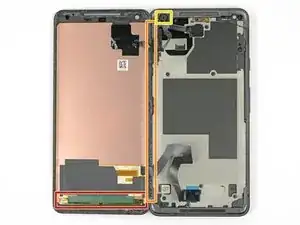

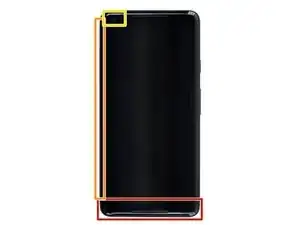

На следующих шагах требуется повышенная осторожность в отдельных местах, чтобы избежать повреждений телефона:

Не вставляйте медиатор глубже 0,25 дюйма (6 мм) в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить дисплей.

Не проводите разрез вдоль левого края; там находятся тонкие шлейфы дисплея, которые можно повредить.

Делайте очень неглубокие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

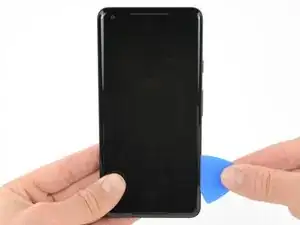

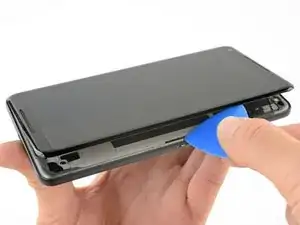

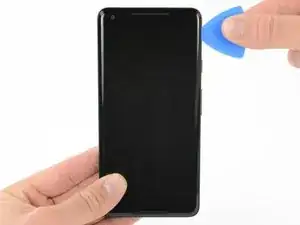

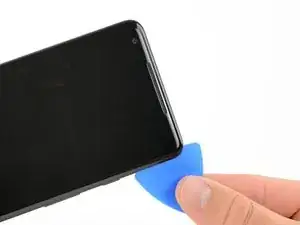

Проведите медиатором по правой стороне телефона, чтобы отделить клей дисплея.

На следующих шагах используйте плоскую кромку медиатора, а не угол, для разрезания. Это поможет избежать слишком глубокого проникновения инструмента.

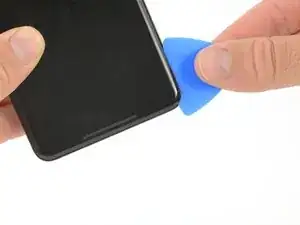

Проведите медиатором вокруг нижнего правого угла и вдоль нижнего края телефона.

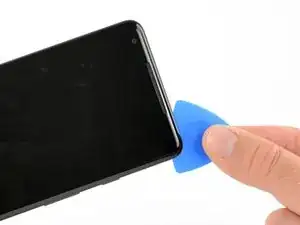

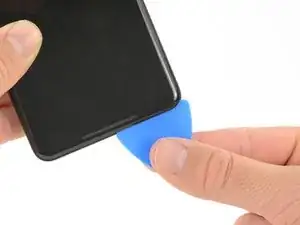

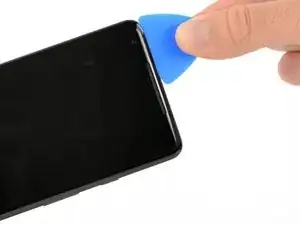

Вставьте плоскую кромку медиатора в верхнем правом углу телефона и проведите его вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поднимается легко, дополнительно подденьте, чтобы отделить оставшийся клей.

Не пытайтесь полностью отделить дисплей пока — хрупкие ленточные кабели всё ещё соединяют его с платой телефона.

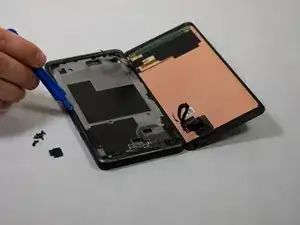

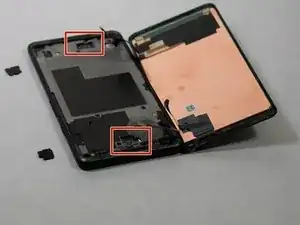

Осторожно положите дисплей на стол рядом с остальной частью телефона, держите его близко к телефону, чтобы не растягивать кабели дисплея и дигитайзера.

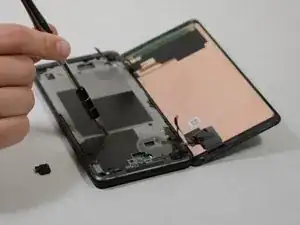

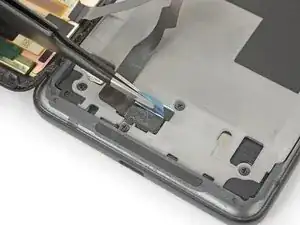

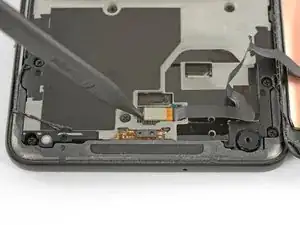

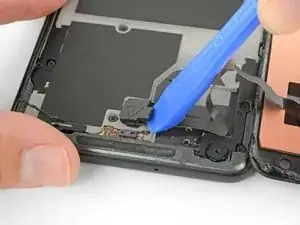

Используйте угол монтажного инструмента, чтобы приподнять и отщёлкнуть нижний край крышки разъёма шлейфа дигитайзера.

Защёлка, фиксирующая эту крышку, расположена вдоль нижнего края.

Поддевите аккуратно, чтобы не повредить шлейф под ней и не потерять саму крышку.

Снимите крышку разъёма.

Не потеряйте этот компонент, он потребуется при сборке.

Используйте остриё лопатки, чтобы приподнять разъём шлейфа дигитайзера и вывести его из гнезда на плате.

Чтобы заново подсоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону, пока не щёлкнет, затем повторите на другой стороне. Не нажимайте по центру. При несовпадении коннектора штыри могут погнуться, что приведёт к необратимому повреждению.

Если после ремонта какая-либо часть экрана не реагирует на прикосновения, переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или другого препятствия.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

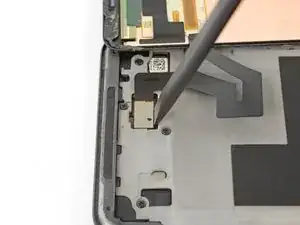

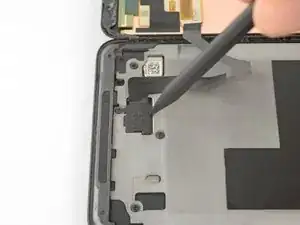

Вставьте остриё лопатки в маленькое отверстие на краю крышки разъёма дисплея.

С помощью лопатки подденьте крышку из её посадочного места.

Снимите крышку разъёма.

Не потеряйте этот компонент, он нужен при повторной сборке.

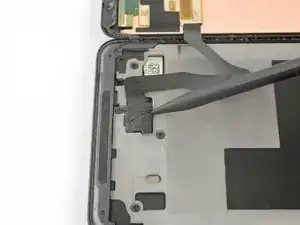

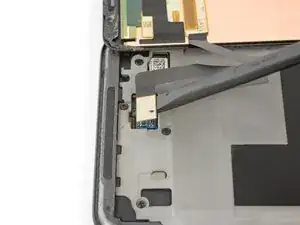

Используйте плоскую кромку лопатки, чтобы приподнять разъём шлейфа дисплея из гнезда.

Снимите дисплей.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

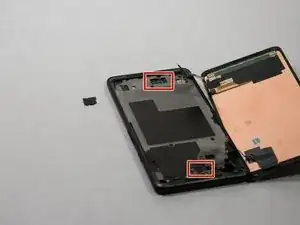

Удалите одиннадцать винтов Phillips длиной 3,8 мм, удерживающих среднюю рамку.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

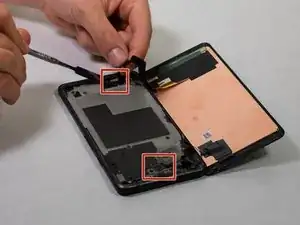

Вставьте инструмент для вскрытия в выемку в рамке посередине корпуса рядом с кнопками регулировки громкости и приподнимите рамку, отсекая её от остальной части телефона.

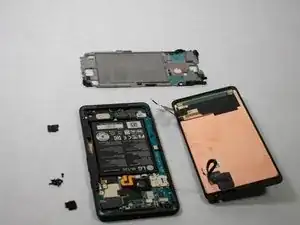

Снимите среднюю рамку.

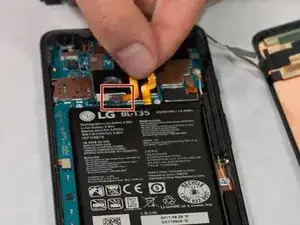

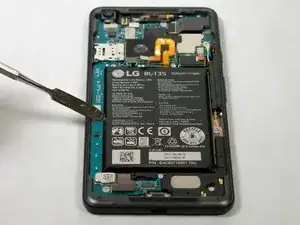

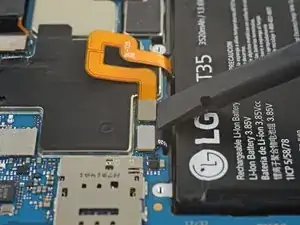

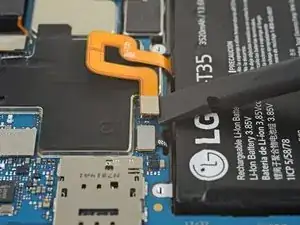

Используйте плоский конец лопатки, чтобы отсоединить разъём аккумулятора.

Если есть возможность, нанесите немного изопропилового спирта под каждый угол батареи и дайте ему впитаться в течение нескольких минут, чтобы ослабить клей.

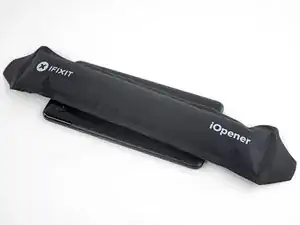

Альтернативно, приложите разогретый iOpener к задней части телефона поверх батареи минимум на две минуты. Повторно разогревайте и прикладывайте iOpener по мере необходимости, пока клей под батареей не ослабнет достаточно.

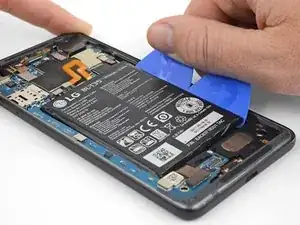

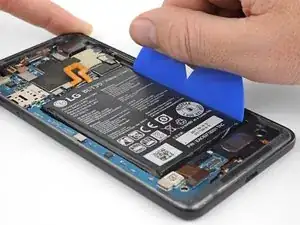

Вставьте пару монтажных лопаток или пластиковую карточку вдоль правого края батареи.

Прилагайте равномерное, постоянное давление, чтобы медленно поддеть батарею и извлечь её из телефона.

Старайтесь не деформировать батарею в процессе. Мягкие литий-ионные батареи могут протекать, выделять опасные вещества, загореться или даже взорваться при повреждении. Не применяйте чрезмерную силу и не поддёргивайте батарею металлическими инструментами.

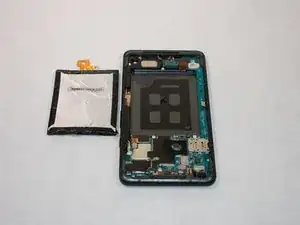

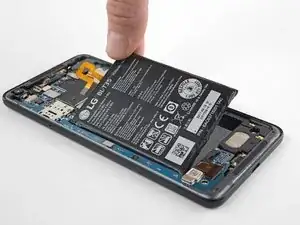

Извлеките батарею.

Не используйте повторно батарею после её извлечения, так как это представляет потенциальную опасность. Замените её на новую.

Если в телефоне остался раствор спирта, аккуратно протрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой новой батареи.

Чтобы установить новую батарею:

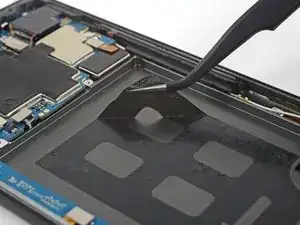

С помощью пинцета удалите оставшийся клей с телефона и очистите клеевые поверхности изопропиловым спиртом и безворсовой тканью.

Зафиксируйте новую батарею с помощью заранее вырезанного клея или двусторонней клейкой ленты. Для правильного позиционирования приклейте новый клей внутрь корпуса телефона, а не непосредственно на батарею. Клей не должен соприкасаться с кабелями под батареей.

Прижмите батарею плотно на место в течение 20–30 секунд.
