Замена громкоговорителя Google Pixel 2 XL

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM-карты, расположенном на левой стороне телефона, напротив кнопок питания и регулировки громкости.

Нажмите сильно, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она находится в правильной ориентации относительно лотка.

Если стекло дисплея треснуло, заклейте его лентой, чтобы предотвратить травмы и дальнейшее разрушение. Это также создаст гладкую поверхность, позволяющую присоске лучше сцепляться.

Прикрепите присоску как можно ближе к краю слота для SIM-карты, избегая закруглённого края.

Присоска не создаст хорошего уплотнения на закруглённой части стекла.

Потяните присоску вверх с равномерным, сильным усилием и вставьте монтажную лопатку между передней панелью и задним корпусом.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью iOpener, теплового пистолета или фенa.

В следующих шагах в определённых местах требуется повышенная осторожность, чтобы избежать повреждений телефона:

Не вставляйте лопатку глубже, чем на 0,25 дюйма (6 мм) в нижний край телефона. Если лопатка коснётся сложенной части OLED-панели, это может повредить дисплей.

Не режьте вдоль левого края; там находятся чувствительные кабели дисплея, которые могут быть повреждены.

Делайте очень мелкие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Проведите монтажной лопаткой вниз по правой стороне телефона, чтобы разъединить клей дисплея.

В следующих шагах используйте плоский край монтажной лопатки, а не угол, для разрезания. Это поможет предотвратить чрезмерное углубление лопатки.

Проведите монтажной лопаткой вокруг правого нижнего угла и вдоль нижнего края телефона.

Вставьте плоский край лопатки в правом верхнем углу телефона и проведите вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поднимается легко, выполните дополнительное поддевание, чтобы отделить оставшийся клей.

Не пытайтесь полностью отделить дисплей — он всё ещё подключён тонкими ленточными кабелями к материнской плате.

Аккуратно положите дисплей на стол рядом с остальной частью телефона, держите его близко к телефону, чтобы не напрягать кабели дисплея и дигитайзера.

Используйте угол монтажного инструмента, чтобы поддеть и отщёлкнуть нижний край крышки разъёма кабеля дигитайзера.

Защёлка, фиксирующая эту крышку, расположена вдоль нижнего края.

Поддевайте аккуратно, чтобы не повредить кабель под ней и не потерять саму крышку.

Снимите крышку разъёма.

Обязательно сохраните этот компонент, чтобы установить его при сборке.

Используйте острый конец лопатки, чтобы приподнять разъём кабеля дигитайзера и вынуть его из гнезда на материнской плате.

Чтобы повторно подсоединить такие защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём выставлен неверно, контакты могут погнуться и получить необратимое повреждение.

Если после ремонта часть экрана не реагирует на прикосновения, переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте пинцет, чтобы удалить любую ленту с крышки разъёма дисплея.

Вставьте острый конец лопатки в небольшое отверстие на краю крышки разъёма дисплея.

Используйте лопатку, чтобы поддеть крышку и вынуть её из гнезда.

Снимите крышку разъёма.

Обязательно сохраните этот компонент, чтобы установить его при сборке.

Используйте плоский край лопатки, чтобы приподнять разъём кабеля дисплея из гнезда.

Снимите дисплей.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips 3,8 мм, крепящих среднюю рамку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был снят.

Вставьте инструмент для вскрытия в выемку в средней рамке рядом с кнопками громкости и отведите среднюю рамку вверх и от корпуса телефона.

Снимите среднюю рамку.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Используйте острый конец лопатки, чтобы отсоединить разъём фронтальной камеры.

При сборке легче сначала прикрепить фронтальную камеру к материнской плате, а затем установить плату в корпус.

Используйте плоский конец лопатки, чтобы отсоединить правый разъём датчика Active Edge.

Отсоедините антенное кабельное соединение.

Используйте острый конец лопатки, чтобы отсоединить разъём сканера отпечатков пальцев.

Используйте плоский конец лопатки, чтобы отсоединить левый разъём датчика Active Edge.

Используйте плоский конец лопатки, чтобы отсоединить разъём блока зарядки.

Используйте острый конец лопатки, чтобы отсоединить разъём переднего сенсорного блока.

Убедитесь, что все кабели и разъёмы убраны с платы, и используйте плоский край лопатки, чтобы аккуратно приподнять нижнюю часть материнской платы.

Узкая часть материнской платы очень хрупкая. Если при подъёме она начинает сгибаться, остановитесь и убедитесь, что ничего не удерживает плату. Плата должна подниматься без сопротивления.

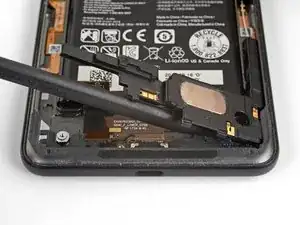

Подденьте остриём лопатки нижнюю левую сторону динамика и медленно отожмите сборку динамика вверх от телефона.

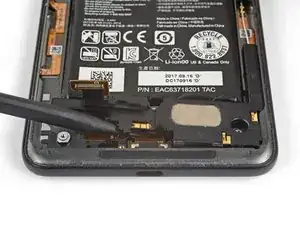

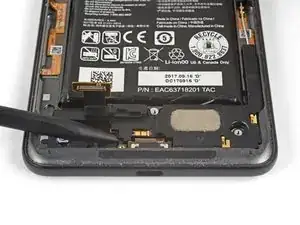

Если возникают сложности, попробуйте вставить плоский конец лопатки в щель у основания телефона и медленно поддеть вверх.

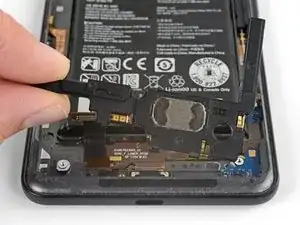

Снимите динамик с телефона.
