Замена динамика Google Pixel 2 XL

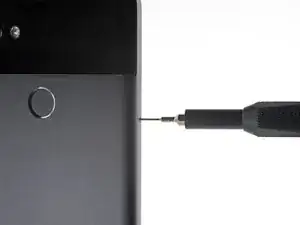

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке для SIM-карты, расположенное на левом краю телефона, напротив кнопок питания и громкости.

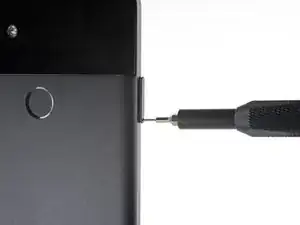

Нажмите с усилием, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Если стекло дисплея треснуто, заклейте стекло, чтобы избежать телесных повреждений и дальнейшего повреждения. Это также создаст гладкую поверхность, позволяющую присоске лучше сцепляться.

Нанесите присоску как можно ближе к краю слота SIM-карты, избегая изогнутого края.

Присоска не создаст хорошего уплотнения на изогнутой части стекла.

Поднимите присоску с постоянным, твердым усилием и вставьте открывалку между передней панелью и задней крышкой.

Это требует значительного усилия и терпения. Если у вас возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или используйте iOpener, тепловую пушку или фен.

В следующих шагах требуется дополнительная осторожность в определенных областях, чтобы избежать повреждений телефона:

Не вставляйте открывалку более чем на 6 мм (0,25 дюйма) в нижний край телефона. Если открывалка касается изогнутой части OLED-панели, это может повредить дисплей.

Не разрезайте вдоль левого края; там находятся чувствительные кабели дисплея, которые могут быть повреждены.

Делайте очень мелкие надрезы в верхнем левом углу; слишком глубокая открывалка может повредить фронтальную камеру.

Проведите открывалкой вниз по правой стороне телефона, чтобы отделить клей для дисплея.

В следующих шагах используйте плоский край открывалки, а не угол, для разреза. Это поможет избежать слишком глубокого вставления открывалки.

Проведите открывалкой вокруг нижнего правого угла и вдоль нижнего края телефона.

Вставьте плоский край открывалки в верхний правый угол телефона и проведите вокруг угла и по верхнему краю телефона.

Аккуратно поднимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поднимается так легко, выполните дополнительные усилия, чтобы отделить оставшийся клей.

Не пытайтесь полностью отделить дисплей, так как хрупкие шлейфы все еще соединяют его с материнской платой телефона.

Осторожно положите дисплей на стол рядом с остальной частью телефона, держите его близко к телефону, чтобы избежать натяжения кабелей дисплея и сенсора.

Используйте угол открывателя, чтобы приподнять и отсоединить нижний край крышки разъема кабеля сенсора.

Зажим, удерживающий эту крышку, находится вдоль нижнего края.

Осторожно поднимайте, чтобы не повредить кабель снизу или не потерять саму крышку.

Снимите крышку разъема.

Не забудьте сохранить этот компонент, чтобы можно было установить его снова во время сборки.

Используйте конец лопатки, чтобы поднять разъем кабеля сенсора из его гнезда на материнской плате.

Чтобы снова подключить разьемы такого типа, аккуратно выровняйте и нажмите на одну сторону, пока она не зафиксируется, затем повторите на другой стороне. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут согнуться, что приведет к постоянным повреждениям.

Если какая-либо часть вашего экрана не реагирует на прикосновения после ремонта, повторно установите этот разъем, убедившись, что он полностью зафиксирован и что в гнезде нет пыли или других препятствий.

Используйте пинцет, чтобы удалить любую ленту с крышки разъема дисплея.

Вставьте конец лопатки в небольшое отверстие на краю крышки разъема дисплея.

Используйте лопатку, чтобы вытащить крышку из ее углубления.

Снимите крышку разъема.

Не забудьте сохранить этот компонент, чтобы можно было установить его снова во время сборки.

Используйте плоский край лопатки, чтобы приподнять разъем кабеля дисплея из его гнезда.

Удалите дисплей.

Во время сборки, при желании, остановитесь здесь, если хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips длиной 3.8 мм, закрепляющих среднюю рамку.

На протяжении этого ремонта следите за каждым винтом и убедитесь, что он вернется на свое место.

Вставьте инструмент для открытия в выемку на средней рамке рядом с кнопками громкости и осторожно подденьте среднюю рамку, отвинчивая ее от остальной части телефона.

Удалите среднюю рамку.

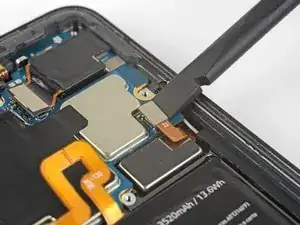

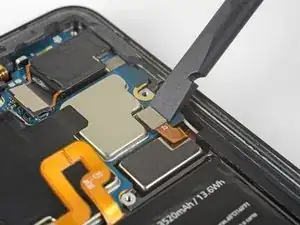

Используйте плоский конец лопатки, чтобы отключить разъем аккумулятора.

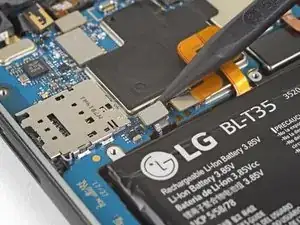

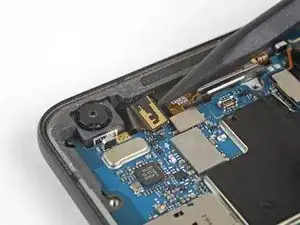

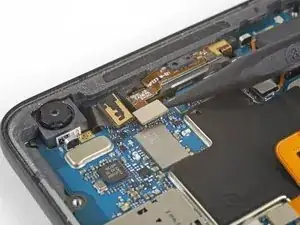

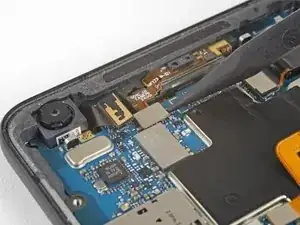

Используйте кончик лопатки, чтобы отключить разъем фронтальной камеры.

Во время сборки проще всего прикрепить фронтальную камеру к материнской плате, затем вставить материнскую плату.

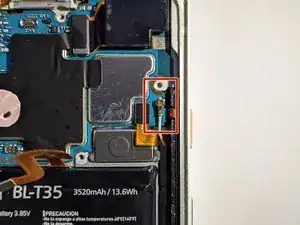

Используйте плоский конец лопатки, чтобы отключить разъем правого сенсора Active Edge.

Отключите антенную кабель.

Используйте кончик лопатки, чтобы отключить разъем сенсора отпечатков пальцев.

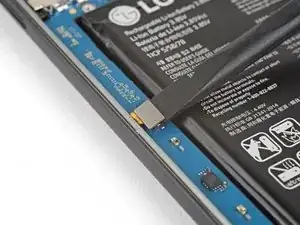

Используйте плоский конец лопатки, чтобы отключить разъем левого сенсора Active Edge.

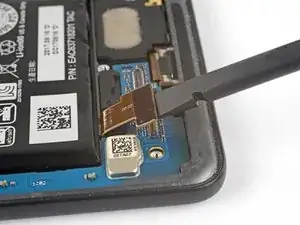

Используйте плоский конец лопатки, чтобы отключить разъем сборки зарядного устройства.

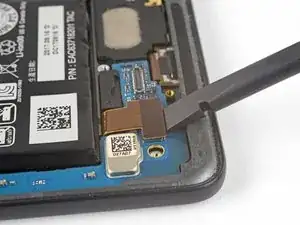

Используйте кончик лопатки, чтобы отключить разъем сборки фронтального сенсора.

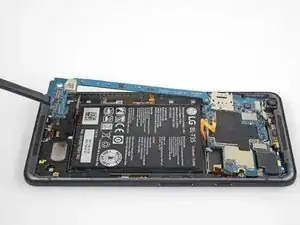

Убедитесь, что все кабели и разъемы не задевают плату, и с помощью плоской стороны лопатки аккуратно поднимите нижнюю часть материнской платы.

Узкая часть материнской платы очень хрупкая. Если она начнет изгибаться, когда вы поднимаете, остановитесь и убедитесь, что ничего не держит плату. Плата должна подниматься без какого-либо сопротивления.

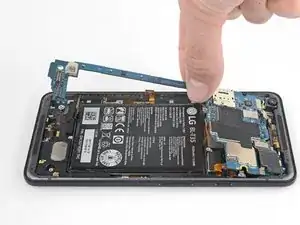

Держась за широкую часть материнской платы рядом с отсеком для SIM-карты, аккуратно сдвиньте плату к нижней части телефона, одновременно поднимая ее из телефона.

Удалите материнскую плату.

После снятия материнской платы старайтесь держать телефон в горизонтальном положении с батареей вверх, так как фронтальная камера может легко выпасть из корпуса телефона.

При повторной установке материнской платы переместите все кабели и разъемы в сторону платы и убедитесь, что все разъемы выровнены с соответствующими разъемами.

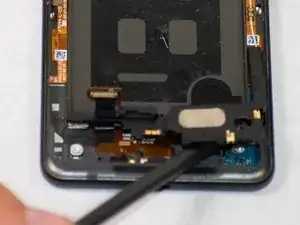

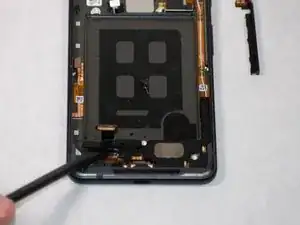

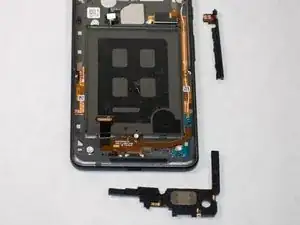

Используйте пластиковую лопатку, чтобы поддеть динамик и извлечь его из его гнезда в корпусе.
