Замена задней камеры Google Pixel 2 XL

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы избежать травм и дальнейшего разрушения. Это также создаёт ровную поверхность для присоски.

Прикрепите присоску как можно ближе к краю слота SIM, избегая изогнутого края.

Присоска не создаст плотного уплотнения на изогнутой части стекла.

Тяните присоску вверх с плотным, постоянным усилием и вставьте лезвие для вскрытия между передней панелью и задним корпусом.

Это требует значительной силы и терпения. Если трудно, покачайте присоску и экран, чтобы ослабить клей, или примените тепло с помощью iOpener, теплового пистолета или фенa.

В следующих шагах требуется повышенная осторожность в определённых местах, чтобы избежать повреждений телефона:

Не вставляйте лезвие более чем на 0,25 дюйма (6 мм) в нижний край телефона. Если лезвие коснётся сложенной части OLED-панели, это может повредить дисплей.

Не резьте вдоль левого края; там проходят деликатные кабели дисплея, которые можно повредить.

Делайте только очень поверхностные разрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Вставьте лезвие для вскрытия вдоль правой стороны телефона и проведите им, чтобы разъединить клей дисплея.

В следующих шагах используйте плоскую грань лезвия, а не угол, для резки. Это поможет избежать слишком глубокого проникновения лезвия.

Проведите лезвие вокруг нижнего правого угла и вдоль нижнего края телефона.

Повторно вставьте плоскую грань лезвия в верхнем правом углу телефона и проведите вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поддаётся, дополнительно подденьте, чтобы отделить оставшийся клей.

Не пытайтесь полностью отсоединить дисплей — к материнской плате всё ещё подключены хрупкие ленточные кабели.

Аккуратно положите дисплей на стол рядом с остальной частью телефона, держите его близко к корпусу, чтобы не растягивать кабели дисплея и дигитайзера.

Используйте угол инструмента для вскрытия, чтобы поддеть и отщёлкнуть нижний край крышки разъёма кабеля дигитайзера.

Защёлка, закрепляющая эту крышку, расположена по нижнему краю.

Подденьте аккуратно, чтобы не повредить кабель под ней и не потерять саму крышку.

Снимите крышку разъёма.

Сохраните этот компонент, чтобы можно было установить его при сборке.

Используйте острый конец лопатки, чтобы приподнять разъём кабеля дигитайзера и вынуть его из гнезда на материнской плате.

Для повторного подключения таких защёлкивающихся разъёмов аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

Если часть экрана не реагирует на прикосновения после ремонта, повторно установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

Вставьте острый конец лопатки в небольшое отверстие на краю крышки разъёма дисплея.

С помощью лопатки подденьте крышку из её посадочного места.

Снимите крышку разъёма.

Сохраните этот компонент, чтобы можно было установить его при сборке.

Используйте плоскую грань лопатки, чтобы приподнять разъём кабеля дисплея из его гнезда.

Снимите дисплей.

При сборке остановитесь на этом шаге, если хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips длиной 3,8 мм, закрепляющих среднюю рамку.

В ходе ремонта отслеживайте каждый винт и возвращайте его точно в то же место.

Вставьте инструмент для вскрытия в выемку в средней рамке рядом с кнопками громкости и подденьте рамку, отрывая её от остальной части телефона.

Снимите среднюю рамку.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Используйте пинцет, чтобы отслоить чёрную ленту с разъёма камеры.

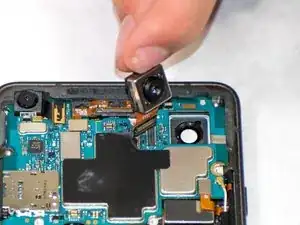

Отключите камеру и извлеките её.
