Замена платы разъёма зарядки Google Pixel 2 XL

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка для SIM-карты, расположенное на левой грани телефона, напротив кнопки питания и кнопок громкости.

Нажмите с усилием, чтобы извлечь лоток.

Выньте лоток SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы избежать травм и дальнейшего разрушения. Это также создаст ровную поверхность, позволяющую присоске лучше держаться.

Прикрепите присоску как можно ближе к краю слота SIM, избегая изогнутого края.

Присоска не образует хорошего уплотнения на изогнутой части стекла.

Тяните присоску вверх с равномерным, сильным усилием и вставьте медиатор (opening pick) между передней панелью и задним корпусом.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью iOpener, теплового фена или фена для волос.

На следующих шагах требуется повышенная осторожность в отдельных областях, чтобы избежать повреждений телефона:

Не вставляйте медиатор глубже, чем на 0,25 дюйма (6 мм) в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить дисплей.

Не вскрывайте вдоль левой грани; там проходят тонкие кабели дисплея, которые можно повредить.

Делайте очень неглубокие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Проведите медиатором вниз по правой стороне телефона, разделяя клей дисплея.

На следующих шагах используйте плоскую грань медиатора, а не его угол, чтобы разрезать. Это поможет избежать слишком глубокого проникновения медиатора.

Проведите медиатором вокруг нижнего правого угла и вдоль нижнего края телефона.

Вставьте плоскую грань медиатора в верхнем правом углу телефона и проведите им вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поднимается легко, дополнительно подденьте, чтобы отделить оставшийся клей.

Не пытайтесь полностью отсоединить дисплей пока — к материнской плате всё ещё подключены хрупкие ленты кабелей.

Аккуратно положите дисплей на стол рядом с телефоном, держите его близко к корпусу, чтобы не растягивать кабели дисплея и дигитайзера.

Используйте угол открывающего инструмента, чтобы поддеть и отщёлкнуть защёлку крышки разъёма кабеля дигитайзера на нижнем крае.

Защёлка, удерживающая эту крышку, расположена вдоль нижнего края.

Поддевайте аккуратно, чтобы не повредить кабель под ней и не потерять саму крышку.

Снимите крышку разъёма.

Обязательно сохраните этот компонент для установки при сборке.

Используйте острый конец лопатки, чтобы приподнять разъём кабеля дигитайзера и вынуть его из гнезда на материнской плате.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в центре. Если разъём неправильно выровнен, контакты могут согнуться, вызывая необратимое повреждение.

Если после ремонта какая‑то часть экрана не реагирует на касания, переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте пинцет, чтобы снять любую ленту с крышки разъёма дисплея.

Вставьте острый конец лопатки в маленькое отверстие на краю крышки разъёма дисплея.

Используйте лопатку, чтобы поддеть крышку и вынуть её из паза.

Снимите крышку разъёма.

Обязательно сохраните этот компонент для установки при сборке.

Используйте плоский край лопатки, чтобы приподнять разъём кабеля дисплея из его гнезда.

Снимите дисплей.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Phillips 3,8 мм, фиксирующих среднюю рамку.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Вставьте инструмент для вскрытия в выемку в средней рамке рядом с кнопками регулировки громкости и отожмите среднюю рамку вверх и от корпуса телефона.

Снимите среднюю рамку.

Используйте плоский конец лопатки, чтобы отсоединить разъём аккумулятора.

Используйте острый конец лопатки, чтобы отсоединить разъём фронтальной камеры.

При сборке проще всего прикрепить фронтальную камеру к плате, а затем вставить плату в корпус.

Используйте плоский конец лопатки, чтобы отсоединить правый разъём датчика Active Edge.

Отсоедините антенный кабель.

Используйте острый конец лопатки, чтобы отсоединить разъём датчика отпечатка пальца.

Используйте плоский конец лопатки, чтобы отсоединить левый разъём датчика Active Edge.

Используйте плоский конец лопатки, чтобы отсоединить разъём блока зарядки.

Используйте острый конец лопатки, чтобы отсоединить разъём переднего сенсорного блока.

Убедитесь, что все кабели и разъёмы убраны с платы, и используйте плоский край лопатки, чтобы аккуратно приподнять нижнюю часть материнской платы.

Узкая часть материнской платы очень хрупкая. Если при подъёме она начинает гнуться, остановитесь и убедитесь, что ничего не держит плату. Плата должна подниматься без сопротивления.

Подденьте остриём лопатки нижнюю левую часть динамика и медленно поднимите сборку динамика из телефона.

Если возникают трудности, попробуйте вставить плоский конец лопатки в зазор у основания телефона и медленно поддеть.

Снимите динамик с телефона.

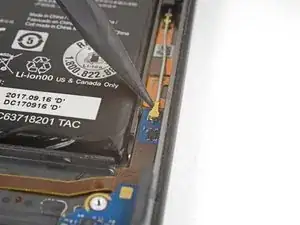

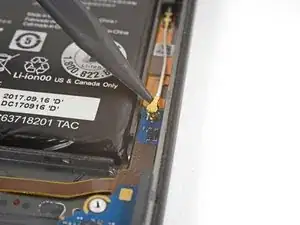

Используйте острый конец лопатки, чтобы отсоединить белый антенный кабель справа от батареи.

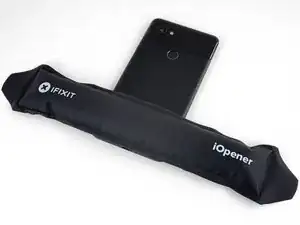

Используйте фен или термофен, либо подготовьте iOpener и приложите его к нижней части задней панели телефона примерно на минуту, чтобы размягчить клей, фиксирующий блок зарядки.

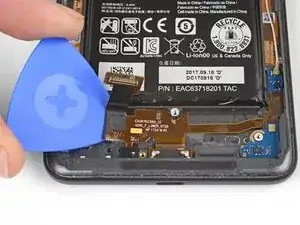

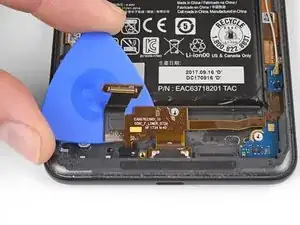

Начиная с левой стороны, просуньте медиатор под гибкий кабель блока зарядки, чтобы отделить его от корпуса телефона.

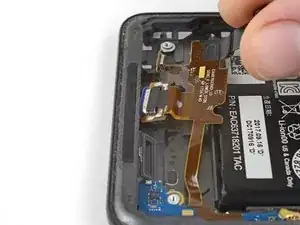

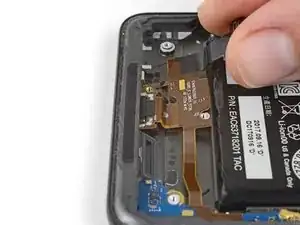

Осторожно вытяните порт USB‑C из его углубления в корпусе телефона.

Антенная плата всё ещё приклеена к корпусу. Не снимайте блок зарядки и не тяните сильно за гибкий кабель, соединяющий антенную плату и порт USB‑C.

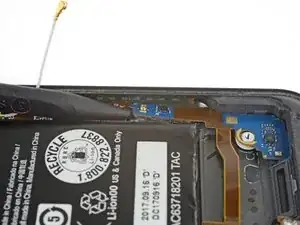

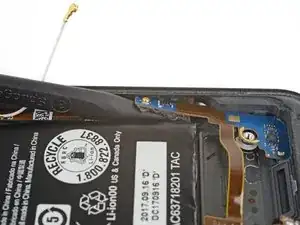

Медленно подведите остриё лопатки под антенную плату, чтобы отделить клейкую ленту под платой.

Подденьте медленно и аккуратно, чтобы не создавать чрезмерного натяжения на плату.

Поднимите блок зарядки из корпуса телефона.
