Замена NFC-антенны Google Pixel 2 XL

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM-карты, расположенном на левой кромке телефона, напротив кнопок питания и регулировки громкости.

Нажмите с усилием, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы предотвратить травмы и дальнейшее разрушение. Это также создаст гладкую поверхность, позволяющую присоске сцепиться.

Прикрепите присоску как можно ближе к краю телефона со стороны гнезда SIM, избегая изогнутого края.

Присоска плохо герметизируется на изогнутой части стекла.

Тяните присоску вверх с ровным, постоянным усилием и вставьте монтажную лопатку между передней панелью и задним корпусом.

Это требует значительного усилия и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью нагревателя iOpener, паяльной феном или фена.

В следующих шагах требуется повышенная осторожность в отдельных местах, чтобы избежать повреждения телефона:

Не вставляйте лопатку глубже 0,25 дюйма (6 мм) в нижний край телефона. Если лопатка коснётся сложенной части OLED-панели, это может повредить экран.

Не резать вдоль левого края; там находятся хрупкие шлейфы дисплея, которые можно повредить.

Делайте очень мелкие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Проскользните монтажную лопатку вниз по правой стороне телефона, чтобы отделить клей дисплея.

В следующих шагах используйте плоскую кромку лопатки, а не угол, для разрезания. Это поможет предотвратить слишком глубокое введение лопатки.

Проскользните лопатку вокруг нижнего правого угла и вдоль нижнего края телефона.

Вставьте плоскую кромку лопатки в правом верхнем углу телефона и проведите её вокруг угла и по верхнему краю телефона.

Осторожно приподнимите дисплей с правой стороны телефона, открывая его как книгу.

Если дисплей не поддается, дополнительно подденьте, чтобы отделить остатки клея.

Пока не пытайтесь полностью отделить дисплей — к материнской плате всё ещё подключены хрупкие шлейфы.

Аккуратно уложите дисплей на стол рядом с телефоном, держите его близко к устройству, чтобы не натягивать шлейфы дисплея и дигитайзера.

Используйте угол монтажного инструмента, чтобы отжать и отщёлкнуть защёлку крышки разъёма шлейфа дигитайзера на нижнем крае.

Защёлка, фиксирующая эту крышку, расположена вдоль нижнего края.

Поддёргивайте осторожно, чтобы не повредить шлейф под ней и не потерять саму крышку.

Снимите крышку разъёма.

Сохраните этот элемент, чтобы установить его обратно при сборке.

Используйте наконечник лопатки, чтобы приподнять разъём шлейфа дигитайзера и вынуть его из гнезда на материнской плате.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и вызвать необратимое повреждение.

Если после ремонта часть экрана не реагирует на касания, переустановите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Используйте пинцет, чтобы удалить любую ленту с крышки разъёма дисплея.

Вставьте наконечник лопатки в маленькое отверстие на краю крышки разъёма дисплея.

С помощью лопатки подденьте крышку, чтобы вынуть её из гнезда.

Снимите крышку разъёма.

Сохраните этот элемент, чтобы установить его обратно при сборке.

Используйте плоскую кромку лопатки, чтобы приподнять разъём шлейфа дисплея из его гнезда.

Снимите дисплей.

При сборке остановитесь на этом этапе, если вы хотите заменить клей по краям дисплея.

Удалите одиннадцать винтов Philips 3,8 мм, удерживающих среднюю рамку.

В течение всего ремонта отслеживайте каждый винт и обязательно возвращайте его точно на то место, откуда он был вынут.

Вставьте инструмент для вскрытия в выемку в средней рамке рядом с кнопками громкости и подденьте среднюю рамку вверх и от остальной части телефона.

Снимите среднюю рамку.

Используйте плоский край лопатки, чтобы отключить разъем батареи.

Используйте острие лопатки, чтобы отключить разъем фронтальной камеры.

При сборке проще всего вначале прикрепить фронтальную камеру к плате, а затем установить плату в корпус.

Используйте плоский край лопатки, чтобы отключить правый разъем датчика Active Edge.

Отключите антенный кабель.

Используйте острие лопатки, чтобы отключить разъем датчика отпечатка пальца.

Используйте плоский край лопатки, чтобы отключить левый разъем датчика Active Edge.

Используйте плоский край лопатки, чтобы отключить разъем сборки зарядки.

Используйте острие лопатки, чтобы отключить разъем передней сенсорной сборки.

Убедитесь, что все кабели и разъемы освобождены от платы, и используйте плоский край лопатки, чтобы аккуратно приподнять нижнюю часть платы.

Узкая часть платы очень хрупкая. Если она начинает сгибаться при подъеме, остановитесь и убедитесь, что ничто не удерживает плату. Плата должна подниматься без сопротивления.

Нанесите обильное количество тепла на правую сторону заднего стекла.

Используйте небольшой присос и потяните стекло вверх, чтобы вставить под него медиатор для вскрытия.

В комплекте iFixit присос слишком большой.

Если у вас нет присоса, можно попробовать поддеть стекло ломиком. При этом вы, вероятно, повредите покрытие.

Продолжайте нагревать и медленно перемещать медиаторы по периметру верхней части телефона.

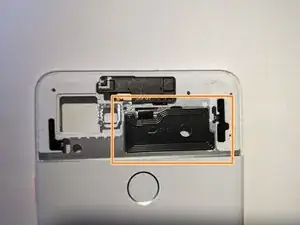

Нанесите слабое тепло на контакт NFC-антенны и отсоедините его от рамки.

Нанесите слабое тепло на NFC-антенну и аккуратно отклейте её от рамки.
