Замена макрокамеры Motorola Moto G60S

Перед началом разрядите батарею ниже 25%, поскольку заряженный литий‑ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM на левой грани телефона.

Нажмите инструмент в отверстие, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Переверните телефон дисплеем вверх.

Приложите присоску к середине левого края дисплея как можно ближе к краю.

Поместите кончик медиатора в маленькую щель между задней крышкой и дисплеем.

Потяните присоску вверх с сильной, равномерной силой и одновременно опустите медиатор под углом 45 градусов, пока он не войдёт в зазор между задней крышкой и дисплеем.

Если трудно вставить медиатор, повторно разогрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка закреплена как клеем, так и защёлками.

Во время шагов с перемещением медиатора держите его под углом 45 градусов вниз.

Проведите медиатором вдоль левого края вниз к нижнему левому углу, затем вверх к верхнему левому углу, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем левом углу, чтобы клей не склеился снова.

Переверните телефон и приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего левого угла.

Проведите медиатором вдоль верхнего края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем правом углу.

Переверните телефон и приложите нагретый iOpener к левому краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего правого угла.

Проведите медиатором вдоль правого края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в нижнем правом углу, чтобы клей не закрылся снова.

Переверните телефон и приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг нижнего правого угла.

Проведите медиатором вдоль нижнего края, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите нагретый iOpener к датчику отпечатков на задней крышке на две минуты.

Датчик отпечатков закреплён на задней панели клеем.

Хрупкий кабель крепит датчик отпечатков к плате. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Нажмите плоским концом лопатки или пальцем на датчик отпечатков.

При нажатии на датчик аккуратно потяните вверх нижний край задней крышки, пока датчик не отойдёт.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка по-прежнему приклеена к каркасу, проведите открывающей пластиной по всему периметру до полного отделения крышки.

При сборке:

Сейчас удобный момент проверить работоспособность телефона перед окончательной герметизацией. Используйте это руководство для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Нанесите новый клей по периметру внутренней поверхности задней крышки после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофибровой тканью.

Считыватель отпечатков пальцев закреплён на крышке материнской платы лёгким клеем.

Вставьте плоский конец лопатки под датчик отпечатков.

Осторожно подденьте и отделите датчик отпечатков от крышки материнской платы.

Пока не пытайтесь полностью снять датчик отпечатков, он всё ещё подключён к материнской плате через тонкий шлейф.

Используйте крестовую отвертку, чтобы выкрутить семь винтов 3.9 мм, фиксирующих крышку материнской платы.

Крышка материнской платы зафиксирована плотными защёлками.

Вставьте плоский конец лопатки в зазор между рамой и нижним левым углом крышки материнской платы.

Поднимайте строго вверх лопаткой, чтобы освободить защёлки, удерживающие материнскую плату.

Не поддевайте батарею, это может её повредить.

Возможно, потребуется несколько попыток. Если возникают трудности, попробуйте держать лопаткой ближе к плоскому концу.

При сборке прижмите по периметру крышку материнской платы, чтобы защёлки встали на место.

Потяните крышку материнской платы в сторону верхней части телефона, чтобы снять её.

При снятии крышки избегайте натяжения кабеля датчика отпечатков, он легко рвётся.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём батареи типа «пресс».

Чтобы повторно подключить разъёмы типа «пресс» как этот, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут погнуться и получить необратимые повреждения.

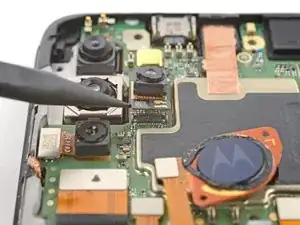

Используйте заострённый конец лопатки, чтобы поддеть и отключить разъём макрокамеры типа «пресс».

Камера не приклеена к материнской плате. Будьте осторожны при отключении разъёма типа «пресс», камера может выскочить.

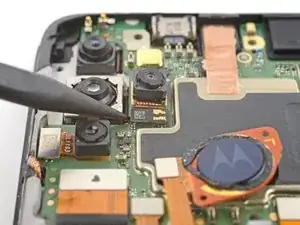

Снимите камеру пинцетом или пальцами.
