Замена датчика отпечатков пальцев Motorola Moto G60S

Перед началом разрядите аккумулятор ниже 25%, поскольку заряженный литий‑ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM‑карты на левой кромке телефона.

Нажмите инструментом в отверстие, чтобы извлечь лоток SIM‑карты.

Снимите лоток SIM‑карты.

Разогрейте iOpener и приложите его к правой кромке задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Переверните телефон дисплеем вверх.

Прикрепите присоску к середине левой кромки дисплея как можно ближе к краю.

Поместите кончик медиатора в небольшой зазор между задней крышкой и дисплеем.

Поднимите присоску сильной, ровной тягой и одновременно надавите медиатором под углом 45 градусов, пока он не войдёт в зазор между задней крышкой и дисплеем.

Если медиатор трудно ввести, повторно разогрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка закреплена как клеем, так и защёлками.

Во время шагов, где нужно сдвигать медиатор, держите его под углом 45 градусов вниз.

Проведите медиатором вдоль левой кромки вниз до нижнего левого угла, затем вверх до верхнего левого угла, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем левом углу, чтобы клей не закрылся заново.

Переверните телефон и приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего левого угла.

Проведите медиатором вдоль верхней кромки, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем правом углу.

Переверните телефон и приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего правого угла.

Проведите медиатором вдоль правой кромки, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в нижнем правом углу, чтобы клей не закрылся заново.

Переверните телефон и приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг нижнего правого угла.

Проведите медиатором вдоль нижней кромки, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите нагретый iOpener к датчику отпечатков пальцев на задней крышке на две минуты.

Датчик отпечатков пальцев приклеен к задней крышке.

Хрупкий кабель крепит датчик отпечатков к плате. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Нажмите на датчик отпечатков плоским концом лопатки или пальцем.

Продолжая нажимать на датчик, аккуратно поднимите нижний край задней крышки, пока датчик не отсоединится.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка по-прежнему приклеена к корпусу, проведите открывающим медиатором по всему периметру, пока крышка полностью не отделится.

При сборке:

На этом этапе удобно проверить работоспособность телефона до окончательного запечатывания. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофибровой тканью.

Сканер отпечатков приклеен к корпусу материнской платы слабыми клеевыми точками.

Вставьте плоский конец лопатки под сканер отпечатков.

Осторожно подденьте и отделите сканер отпечатков от корпуса материнской платы.

Не пытайтесь пока снять сканер отпечатков — он всё ещё подключён к материнской плате тонким шлейфом.

Отверткой Phillips удалите семь винтов 3.9 мм, удерживающих корпус материнской платы.

Корпус материнской платы зафиксирован плотными защёлками.

Вставьте плоский конец лопатки в зазор между рамкой и нижним левым углом корпуса материнской платы.

Поднимайте строго вверх лопаткой, чтобы освободить защёлки, удерживающие материнскую плату.

Не поддёргивайте аккумулятор, это может повредить его.

Это может потребовать нескольких попыток. Если возникают трудности, попробуйте держать лопатку ближе к её плоскому концу.

При сборке прижмите по периметру корпус материнской платы, чтобы защёлки вошли на место.

Потяните корпус материнской платы к верхней части телефона, чтобы снять его.

При снятии корпуса избегайте контакта с кабелем сканера отпечатков — он легко рвётся.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля аккумулятора.

Чтобы повторно подключить пресс-коннекторы подобного типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если коннектор сдвинут, контакты могут погнуться и получить необратимое повреждение.

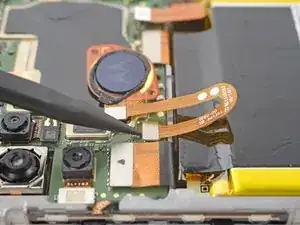

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить пресс-коннектор сканера отпечатков.

Сканер отпечатков не закреплён клеем на материнской плате. Будьте осторожны при отсоединении пресс-коннектора, так как сканер может выскочить.

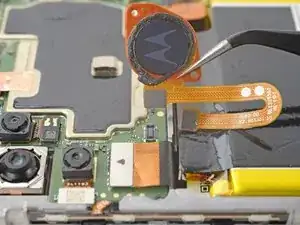

Снимите сканер отпечатков пинцетом или пальцами.
