Замена ультраширокоугольной камеры Motorola Moto G60S

Перед началом разрядите батарею до уровня ниже 25%, так как заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямленную скрепку в отверстие лотка SIM-карты на левом торце телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Переверните телефон так, чтобы дисплей был обращён вверх.

Прикрепите присоску к середине левой кромки дисплея, как можно ближе к краю.

Поместите кончик медиатора в небольшой зазор между задней крышкой и дисплеем.

Потяните присоску вверх с сильной, равномерной силой и одновременно нажмите медиатором под углом 45 градусов, пока он не войдёт в зазор между задней крышкой и дисплеем.

Если трудно вставить медиатор, повторно нагрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка зафиксирована как клеем, так и защёлками.

Во время шагов, где требуется скользить медиатором, держите его под углом 45 градусов вниз.

Проведите медиатором вдоль левой кромки вниз к нижнему левому углу, затем вверх к верхнему левому углу, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем левом углу, чтобы клей не закрылся снова.

Переверните телефон и приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего левого угла.

Проведите медиатором вдоль верхнего края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в верхнем правом углу.

Переверните телефон и приложите нагретый iOpener к левому краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг верхнего правого угла.

Проведите медиатором вдоль правого края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в нижнем правом углу, чтобы клей не закрылся снова.

Переверните телефон и приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Переверните телефон и прокрутите медиатор вокруг нижнего правого угла.

Проведите медиатором вдоль нижнего края, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите нагретый iOpener к датчику отпечатков пальцев на задней крышке на две минуты.

Клей фиксирует датчик отпечатков пальцев к задней панели.

Хрупкий кабель соединяет датчик отпечатков пальцев с материнской платой. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Нажмите на датчик отпечатков пальцев плоским концом лопатки или пальцем.

Нажимая на датчик отпечатков пальцев, аккуратно подтяните нижний край задней крышки, пока датчик не отсоединится.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка по-прежнему прилипла к раме, проведите пикой для открытия по всему периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы проверить работу телефона перед окончательным закрытием. Используйте это руководство, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работ.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофибровой тканью.

Сканер отпечатков пальцев закреплён на крышке материнской платы слабым клеем.

Вставьте плоский конец лопатки под датчик отпечатка.

Осторожно приподнимите и отсоедините датчик отпечатка от крышки материнской платы.

Не пытайтесь полностью снимать датчик отпечатков ещё — он всё ещё подключён к материнской плате тонким плоским шлейфом.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов 3.9 мм, удерживающих крышку материнской платы.

Крышка материнской платы зафиксирована тугими защёлками.

Вставьте плоский конец лопатки в зазор между рамой и нижним левым углом крышки материнской платы.

Поднимайте строго вверх лопаткой, чтобы освободить защёлки, фиксирующие материнскую плату.

Не поддевайте возле батареи, это может повредить её.

Потребуется несколько попыток. Если возникают трудности, попробуйте держать лопатку ближе к плоскому концу.

При сборке прижмите по периметру крышку материнской платы, чтобы защёлки вошли в зацепление.

Тяните крышку материнской платы в сторону верхней части телефона, чтобы снять её.

При снятии крышки избегайте кабеля датчика отпечатков, он легко может порваться.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор питания батареи.

Чтобы заново подключить пресс-коннекторы подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор межсоединительного кабеля от материнской платы.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля дисплея.

Подденьте угол пресс-коннектора, ближайший к левому краю телефона, чтобы не повредить камеру глубины.

Используйте изогнутые пинцеты, чтобы захватить чёрный коаксиальный разъём антенны как можно ближе к головке разъёма.

Осторожно поднимите строго вверх, чтобы отсоединить кабель.

Будьте осторожны при отсоединении кабеля — разъём легко оторвать от материнской платы.

Повторите процедуру отсоединения для белого антенного кабеля.

Чтобы вновь подключить коаксиальные разъёмы как эти, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть непросто и потребовать нескольких попыток.

При сборке убедитесь, что антенные кабели уложены в свой паз на краю телефона.

Используйте крестовую отвёртку, чтобы выкрутить винт 3 мм, фиксирующий материнскую плату.

Вставьте заострённый конец лопатки в зазор между рамой и нижним правым углом материнской платы.

Осторожно приподнимите материнскую плату, пока не сможете взять её за края пальцами.

Не поддевайте возле батареи, это может повредить её.

Поднимите нижний край материнской платы и потяните в сторону нижней части телефона, чтобы снять её.

Вы можете почувствовать некоторое сопротивление. Это нормально — средняя рамка слегка приклеена к радиатору термопастой.

При сборке:

Отведите все кабели, подключённые к материнской плате (батарея, дисплей, межсоединение и антенны), чтобы они не зажались под платой при её повторной установке.

Вставляйте материнскую плату под углом вниз, чтобы разъём для наушников и датчик приближения снова вошли в свои углубления.

Очистите старую термопасту с средней рамки и материнской платы с помощью изопропилового спирта и микрофибровой тряпки. Перед сборкой нанесите новую термопасту.

Переверните материнскую плату, чтобы получить доступ к ультраширокоугольной камере.

Будьте очень осторожны, чтобы не согнуть контактные пружины при переворачивании материнской платы. Рассмотрите возможность подкладывания чего‑то под плату для защиты контактов, например микрофибровой ткани.

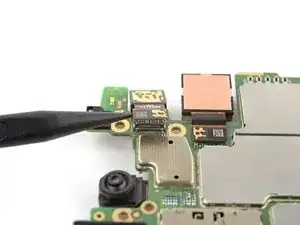

Используйте заостренный конец лопатки, чтобы аккуратно отжать и отсоединить прижимной разъём ультраширокоугольной камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отсоединении прижимного разъёма, так как камера может выскочить.

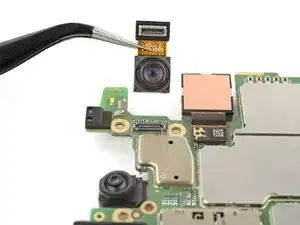

Используйте пинцет или пальцы, чтобы удалить ультраширокоугольную камеру.
