Замена фронтальной камеры Motorola Moto G60S

Перед началом разрядите аккумулятор до уровня ниже 25%, так как заряженный литий-ионный аккумулятор может быть опасен при случайном повреждении.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM-карты, отвертку или выпрямленную скрепку в отверстие лотка SIM-карты на левой кромке телефона.

Нажмите инструментом в отверстие, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Разогрейте iOpener и приложите его к правой кромке задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу и могут быть повреждены.

Переверните телефон так, чтобы дисплей был направлен вверх.

Прикрепите присоску к середине левой кромки дисплея, как можно ближе к краю.

Поместите наконечник открывающей лопатки в небольшой зазор между задней крышкой и дисплеем.

Поднимите присоску сильной, равномерной тягой и одновременно вдавите лопаткой под углом 45 градусов, пока она не войдет в зазор между задней крышкой и дисплеем.

Если лопатка вставляется с трудом, повторно разогрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка зафиксирована как клеем, так и защёлками.

Во время шагов, где требуется сдвигать открывающую лопатку, держите её под углом 45 градусов вниз.

Проведите лопаткой вдоль левой кромки вниз до нижнего левого угла, затем вверх до верхнего левого угла, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в верхнем левом углу, чтобы предотвратить повторное склеивание.

Переверните телефон и приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой вокруг верхнего левого угла.

Проведите лопаткой вдоль верхней кромки, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в верхнем правом углу.

Переверните телефон и приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой вокруг верхнего правого угла.

Проведите лопаткой вдоль правой кромки, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы предотвратить повторное склеивание.

Переверните телефон и приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой вокруг нижнего правого угла.

Проведите открывающей лопаткой вдоль нижней кромки, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите нагретый iOpener к датчику отпечатка пальца на задней крышке на две минуты.

Датчик отпечатка пальца приклеен к задней панели корпуса.

Хрупкий кабель соединяет датчик отпечатка пальца с платой. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Прижмите датчик отпечатка пальца плоским концом лопатки или пальцем.

Прижимая датчик отпечатка пальца, осторожно оттяните нижний край задней крышки вверх, пока датчик не отсоединится.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка всё ещё приклеена к корпусу, проведите монтажной лопаткой по всему периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место для проверки работоспособности телефона перед окончательным закрытием. Воспользуйтесь этим руководством для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофибровой салфеткой.

Считыватель отпечатков пальцев прикреплён к крышке материнской платы слабым клеем.

Подведите плоский конец лопатки под датчик отпечатка.

Осторожно подденьте и отсоедините датчик отпечатка от крышки материнской платы.

Не пытайтесь ещё полностью снять датчик отпечатка, он всё ещё подключён к материнской плате тонким шлейфом.

Отверткой Phillips удалите семь винтов длиной 3,9 мм, крепящих крышку материнской платы.

Крышка материнской платы удерживается плотными защёлками.

Вставьте плоский конец лопатки в зазор между рамой и нижним левым углом крышки материнской платы.

Поднимайте лопаткой строго вверх, чтобы освободить защёлки, удерживающие материнскую плату.

Не поддёргивайте у батареи, это может повредить её.

Это может потребовать нескольких попыток. Если возникают трудности, попробуйте держать лопатку ближе к плоскому концу.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Тяните крышку материнской платы к верхней части телефона, чтобы снять её.

При снятии крышки избегайте кабеля датчика отпечатка, он легко может порваться.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор кабеля батареи.

Чтобы присоединить пресс-коннекторы как этот, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При смещении коннектора контакты могут погнуться и получить необратимое повреждение.

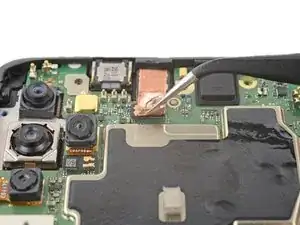

Захватите пинцетом медную ленту на селфи-камере, прямо под пресс-коннектором.

Очень медленно оторвите ленту вверх.

Будьте очень осторожны при отрывании ленты — она крайне хрупкая.

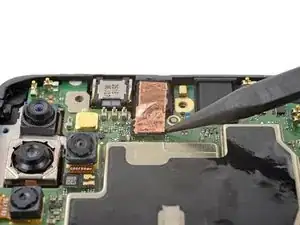

Повторите процесс с другой стороны ленты.

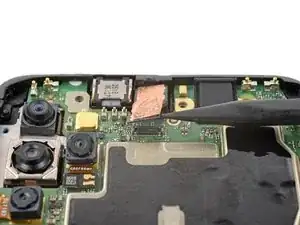

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор селфи-камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отключении пресс-коннектора — камера может выскочить.

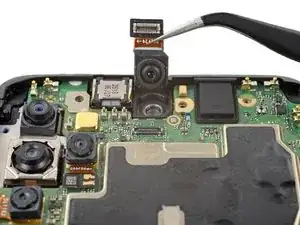

Снимите камеру пинцетом или пальцами.
