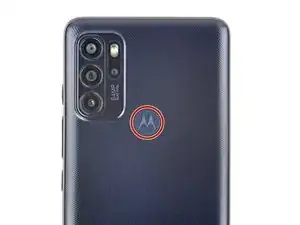

Замена материнской платы Motorola Moto G60S

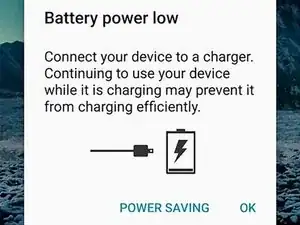

Перед началом разрядите аккумулятор ниже 25 %, поскольку заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

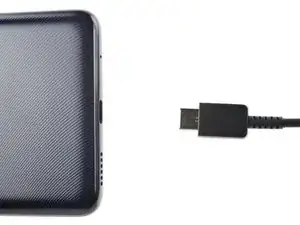

Выключите телефон и отключите все кабели.

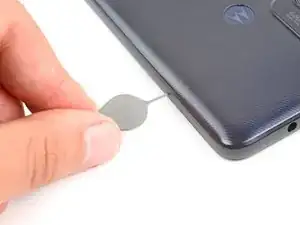

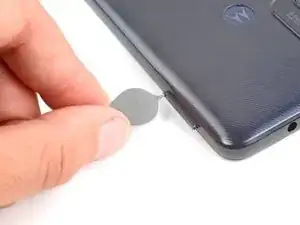

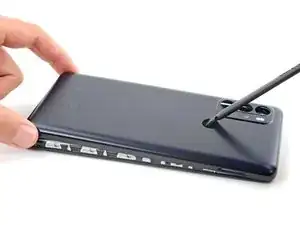

Вставьте в отверстие лотка SIM-карты на левом торце телефона инструмент для извлечения SIM-карты, биту или выпрямленную скрепку.

Нажмите инструментом в отверстие, чтобы извлечь лоток SIM-карты.

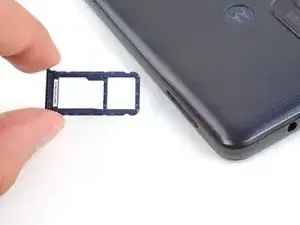

Извлеките лоток SIM-карты.

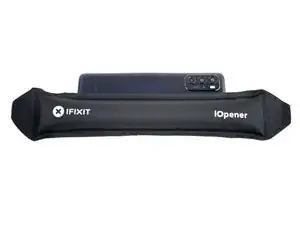

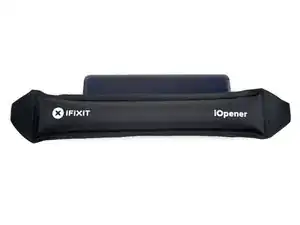

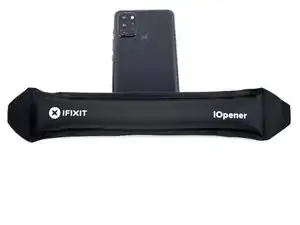

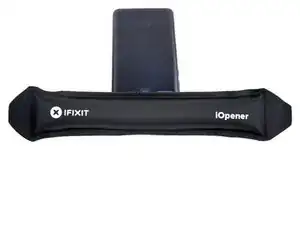

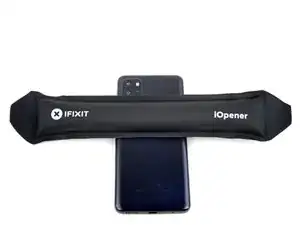

Разогрейте iOpener и приложите его к правому краю задней крышки в течение двух минут.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от перегрева.

Переверните телефон дисплеем вверх.

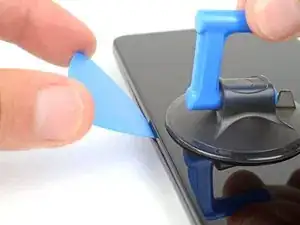

Закрепите присоску на середине левого края дисплея, максимально близко к краю.

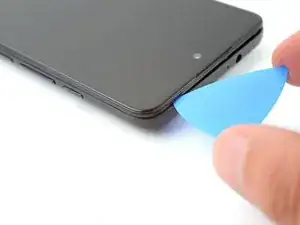

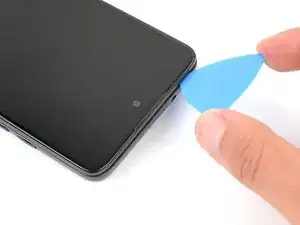

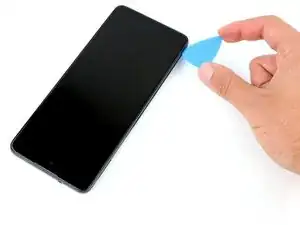

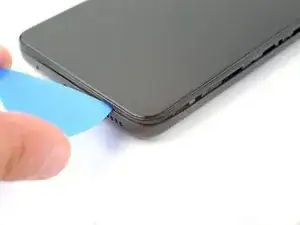

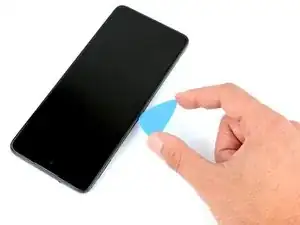

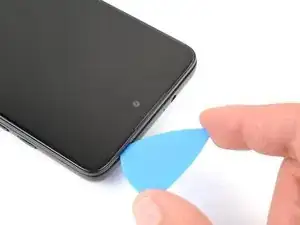

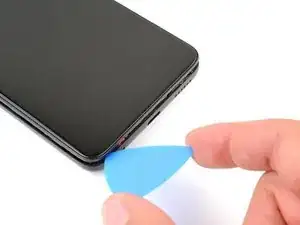

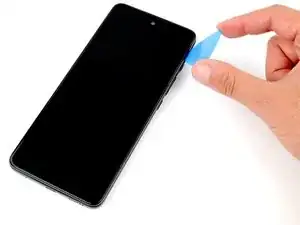

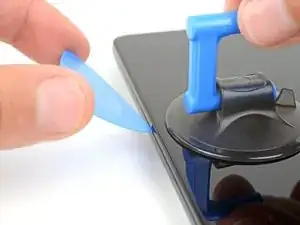

Вставьте кончик клина в небольшой зазор между задней крышкой и дисплеем.

Сильным и плавным усилием потяните вверх за присоску и одновременно опустите клин под углом 45 градусов, пока он не войдёт в зазор между задней крышкой и дисплеем.

Если возникнут трудности с вставкой клина, повторно нагрейте клей с помощью iOpener и повторите попытку.

Задняя крышка крепится клеем и защёлками.

При перемещении клина держите его под углом 45 градусов вниз.

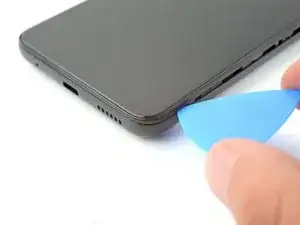

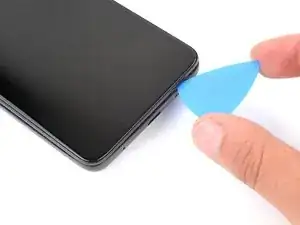

Переместите клин вдоль левого края до левого нижнего угла, а затем вверх к левому верхнему углу, чтобы открыть защёлки и разрезать клей.

Оставьте клин вставленным в левом верхнем углу, чтобы клей не схватился повторно.

Переверните телефон и приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

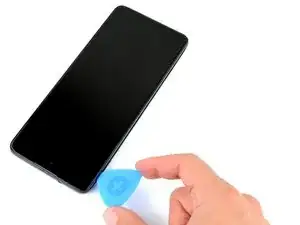

Переверните телефон и поверните клин вокруг левого верхнего угла.

Переместите клин вдоль верхнего края, чтобы открыть защёлки и разрезать клей.

Оставьте клин в верхнем правом углу.

Переверните телефон и приложите разогретый iOpener к левому краю задней крышки на две минуты.

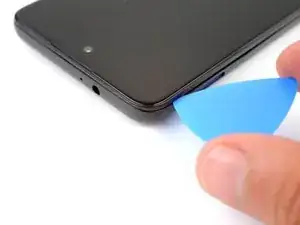

Переверните телефон и поверните клин вокруг правого верхнего угла.

Переместите клин вдоль правого края, чтобы открыть защёлки и разрезать клей.

Оставьте клин в правом нижнем углу, чтобы клей не схватился повторно.

Переверните телефон и приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Переверните телефон и поверните клин вокруг правого нижнего угла.

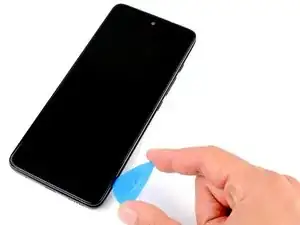

Переместите клин вдоль нижнего края, чтобы открыть защёлки и разрезать клей.

Переверните телефон и приложите разогретый iOpener к датчику отпечатков пальцев на задней крышке на две минуты.

Клей фиксирует датчик отпечатков пальцев к задней крышке.

Хрупкий кабель соединяет датчик отпечатков пальцев с материнской платой. Будьте предельно осторожны на этом шаге, чтобы не повредить кабель.

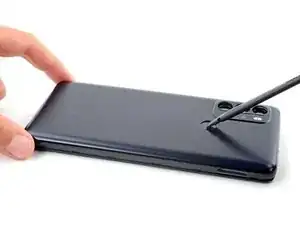

Нажмите плоским концом лопатки или пальцем вниз на датчик отпечатков пальцев.

Пока нажимаете на датчик отпечатков пальцев, аккуратно поднимите нижний край задней крышки, пока датчик не отсоединится.

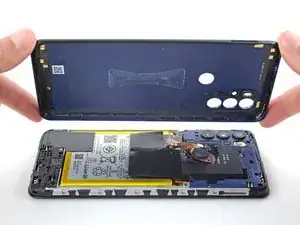

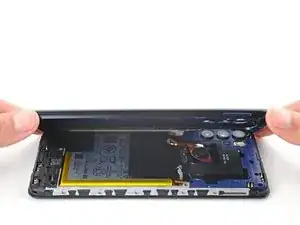

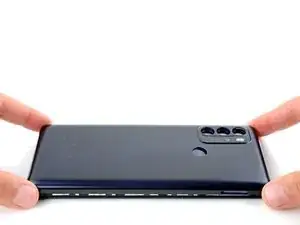

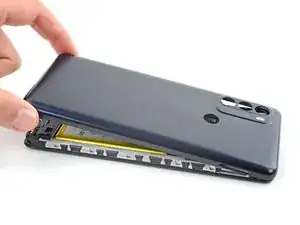

Поднимите заднюю крышку и снимите её.

Если задняя крышка по-прежнему прилипла к корпусу, проведите открывающей пластиной по всему периметру, пока крышка полностью не отделится.

При сборке:

Перед окончательной герметизацией — хорошее время, чтобы проверить работоспособность телефона. Воспользуйтесь этим руководством, чтобы провести тест оборудования. Обязательно полностью выключите телефон перед продолжением работы.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих участков изопропиловым спиртом (>90%) и микрофиброй.

Сканер отпечатков пальцев прикреплён к крышке материнской платы слабым клеем.

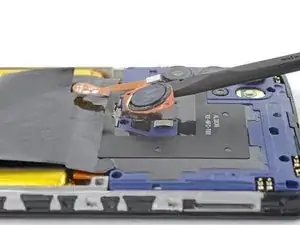

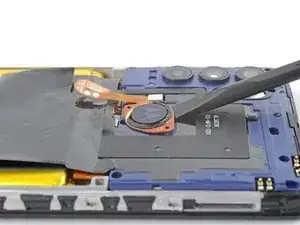

Вставьте плоский конец лопатки под датчик отпечатков пальцев.

Аккуратно подденьте и отсоедините датчик отпечатков пальцев от крышки материнской платы.

Пока не пытайтесь извлекать датчик отпечатков пальцев, так как он всё ещё соединён с материнской платой гибким шлейфом.

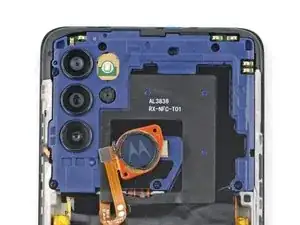

Используя крестовую отвёртку, выкрутите семь винтов длиной 3,9 мм, которые крепят крышку материнской платы.

Крышка материнской платы фиксируется плотными защёлками.

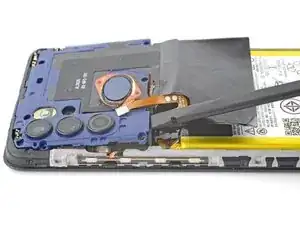

Вставьте плоский конец лопатки в зазор между корпусом и нижним левым углом крышки материнской платы.

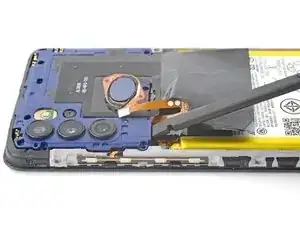

Поднимите крышку строго вверх лопаткой, чтобы освободить защёлки, удерживающие материнскую плату.

Не поддевайте в области батареи, чтобы не повредить её.

Возможно, потребуется несколько попыток. Если возникают трудности, попробуйте держать лопатку ближе к её плоскому концу.

При сборке прижмите крышку материнской платы по периметру, чтобы защёлки зафиксировались.

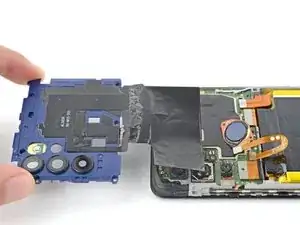

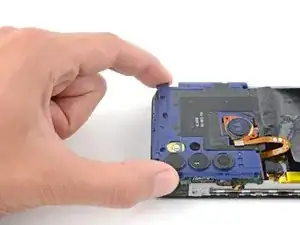

Двигайте крышку материнской платы вверх по корпусу телефона, чтобы снять её.

При снятии крышки следите за шлейфом датчика отпечатков пальцев, чтобы не порвать его.

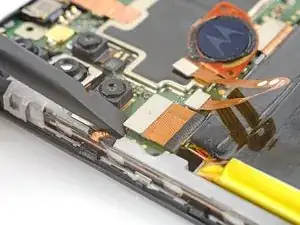

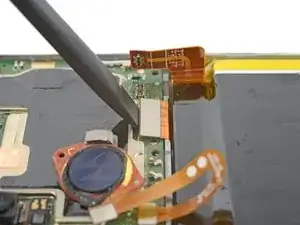

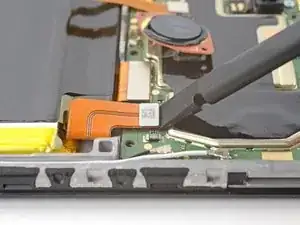

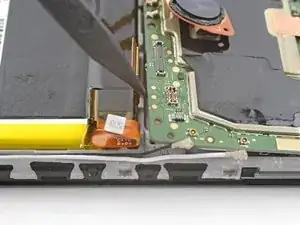

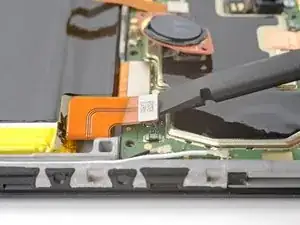

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём-зажим кабеля батареи.

Чтобы重新 подключить разъёмы-зажимы, как этот, аккуратно выровняйте их и нажмите сначала на одну сторону, пока он не защёлкнется, затем на другую. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и привести к неисправимым повреждениям.

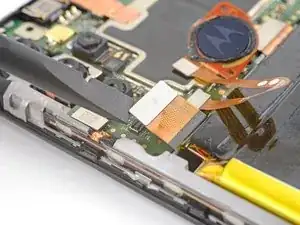

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём-зажим соединительного кабеля от материнской платы.

Используйте плоский конец лопатки, чтобы поднять и отключить разъём-зажим кабеля дисплея.

Поддевайте угол разъёма, ближайший к левому краю телефона, чтобы не повредить камеру глубины.

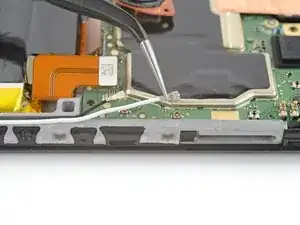

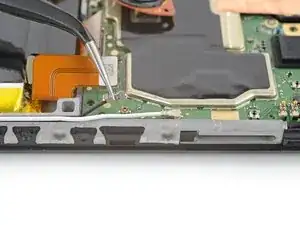

Возьмите коаксиальный разъём антенны чёрного цвета пинцетом под углом, стараясь захватить его как можно ближе к головке.

Аккуратно поднимите его строго вверх, чтобы отключить кабель.

Будьте осторожны при отключении кабеля — очень легко оторвать разъём от материнской платы.

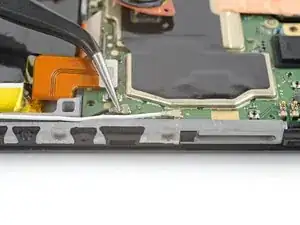

Повторите процедуру отключения для белого антенного кабеля.

Чтобы подключить коаксиальные разъёмы, совместите разъём с гнездом и нажмите на него плоским концом лопатки. Разъём должен защёлкнуться. Эта операция может быть непростой и потребовать нескольких попыток.

При сборке убедитесь, что антенные кабели находятся в пазах по краю телефона.

Используя крестовую отвёртку, выкрутите винт длиной 3 мм, который крепит материнскую плату.

Вставьте острый конец лопатки в зазор между корпусом и нижним правым углом материнской платы.

Аккуратно поднимите материнскую плату, пока не сможете захватить её края пальцами.

Не поддевайте в области батареи, чтобы не повредить её.

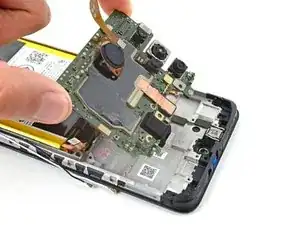

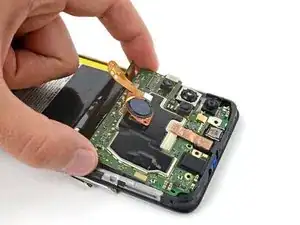

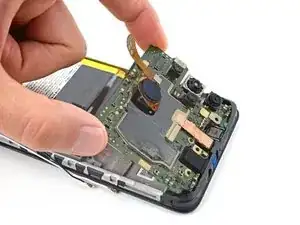

Поднимите нижний край материнской платы и потяните вниз по корпусу телефона, чтобы извлечь её.

Возможно, Вы ощутите небольшое сопротивление. Это нормально, так как средняя рама слегка приклеена к радиатору термопастой.

При сборке:

Уберите все кабели, подключённые к материнской плате (батарея, дисплей, соединительный и антенны), чтобы они не застряли под платой при её установке.

Вставляйте материнскую плату под наклоном, чтобы штекер разъёма для наушников и датчик приближения заняли свои места в гнёздах.

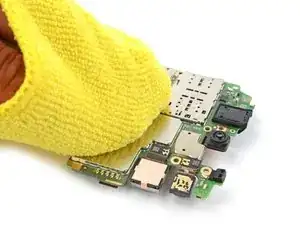

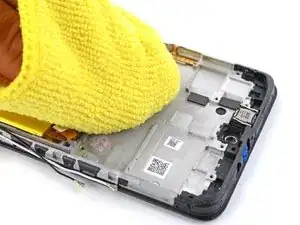

Очистите старую термопасту с средней рамы и материнской платы при помощи изопропилового спирта и микрофибры. Нанесите новую термопасту перед сборкой.

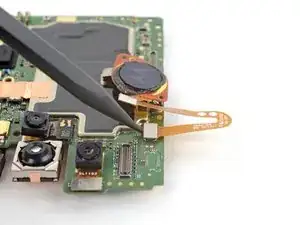

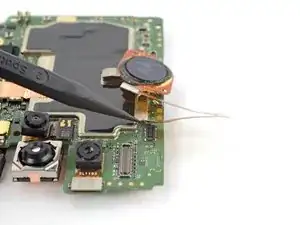

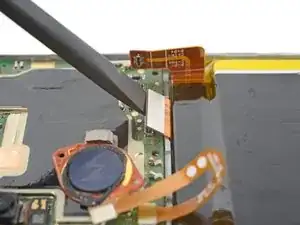

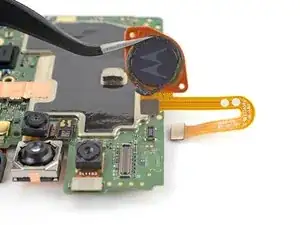

Используйте острый конец лопатки, чтобы поддеть и отключить контактную колодку сенсора отпечатков пальцев.

Сенсор отпечатков пальцев не зафиксирован клеем на материнской плате. Будьте осторожны при отключении контактной колодки — сенсор может выпасть.

Используйте пинцет или пальцы, чтобы извлечь сенсор отпечатков пальцев.

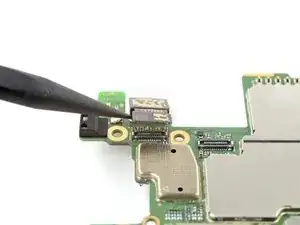

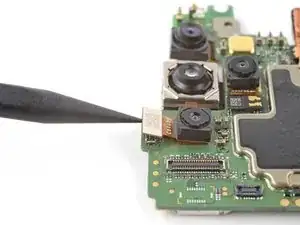

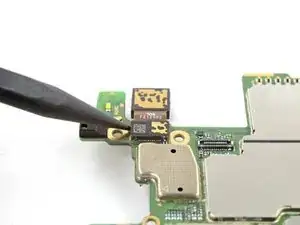

Используйте острый конец лопатки, чтобы поддеть и отключить контактную колодку датчика глубины.

Камера не приклеена к материнской плате. Будьте осторожны при отключении контактной колодки — камера может выпасть.

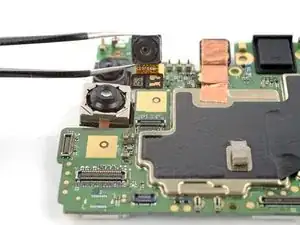

Используйте пинцет или пальцы, чтобы извлечь камеру.

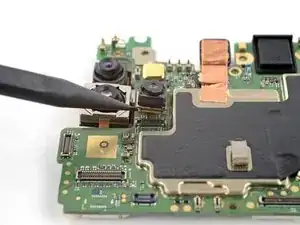

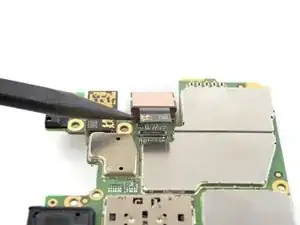

Используйте острый конец лопатки, чтобы поддеть и отключить контактную колодку основной камеры сближения.

Камера не приклеена к материнской плате. Будьте осторожны при отключении контактной колодки — камера может выпасть.

Используйте пинцет или пальцы, чтобы извлечь камеру.

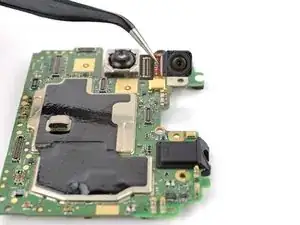

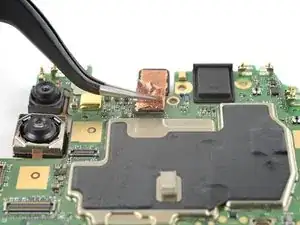

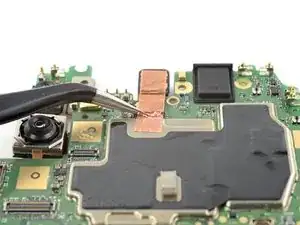

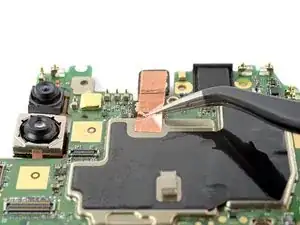

Захватите медную ленту передней камеры пинцетом, сразу под контактной колодкой.

Очень медленно отклейте ленту.

Будьте предельно осторожны при отклеивании ленты — она очень хрупкая.

Повторите процесс с другой стороны ленты.

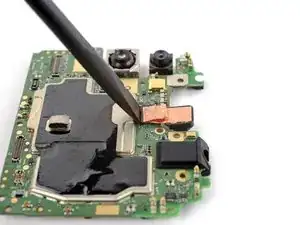

Используйте плоский конец лопатки, чтобы поддеть и отключить контактную колодку передней камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отключении контактной колодки — камера может выпасть.

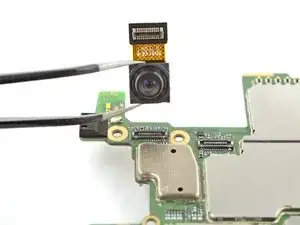

Используйте пинцет или пальцы, чтобы извлечь камеру.

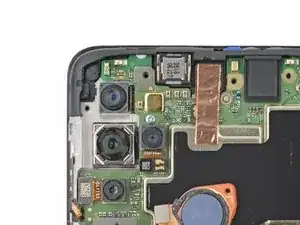

Переверните материнскую плату, чтобы получить доступ к основной и сверхширокоугольной камерам.

Будьте предельно осторожны, не повредите пружинные контакты при переворачивании материнской платы. Заранее подложите что-нибудь под плату для защиты контактов, например, [product].

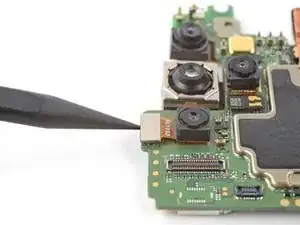

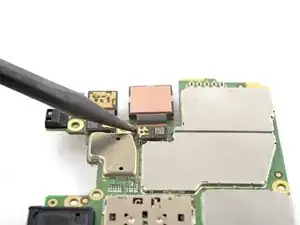

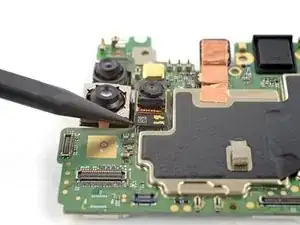

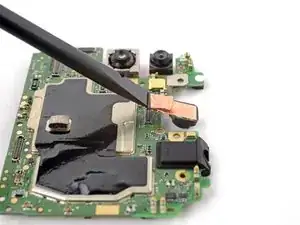

Используйте острый конец лопатки, чтобы поддеть и отключить контактную колодку основной камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отключении контактной колодки — камера может выпасть.

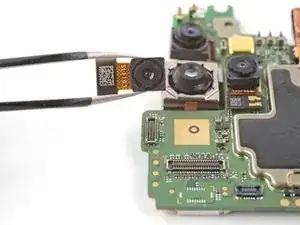

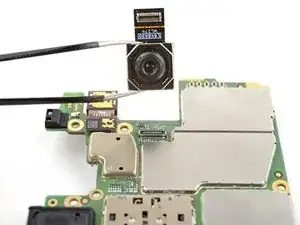

Используйте пинцет или пальцы, чтобы извлечь камеру.

Используйте острый конец лопатки, чтобы поддеть и отключить контактную колодку сверхширокоугольной камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отключении контактной колодки — камера может выпасть.

Используйте пинцет или пальцы, чтобы извлечь камеру.

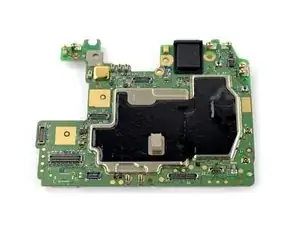

У Вас осталась материнская плата.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты с оригинальной детали на новую перед установкой.
