Замена основной камеры Motorola Moto G60S

Перед началом разрядите аккумулятор до уровня ниже 25%, поскольку заряженная литий-ионная батарея может быть опасна при случайном проколе.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на левой кромке телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Нагрейте iOpener и приложите его к правой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или нагреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенная батарея подвержены повреждениям от тепла.

Переверните телефон дисплеем вверх.

Прикрепите присоску к середине левой кромки дисплея как можно ближе к краю.

Поместите кончик медиатора для вскрытия в небольшой зазор между задней крышкой и дисплеем.

Сильно и ровно потяните присоску вверх и одновременно опустите медиатор под углом 45 градусов, пока он не войдёт в зазор между задней крышкой и дисплеем.

Если трудно вставить медиатор, повторно подогрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка крепится как клеем, так и защёлками.

Во время шагов, где вы проводите медиатором, держите его под углом 45 градусов вниз.

Проведите медиатор вдоль левого края вниз к левому нижнему углу, затем вверх к левому верхнему углу, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в левом верхнем углу, чтобы клей не схватился снова.

Переверните телефон и приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Переверните телефон и проведите медиатором вокруг левого верхнего угла.

Проведите медиатор вдоль верхнего края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в правом верхнем углу.

Переверните телефон и приложите разогретый iOpener к левой кромке задней крышки на две минуты.

Переверните телефон и проведите медиатором вокруг правого верхнего угла.

Проведите медиатор вдоль правого края, чтобы освободить защёлки и разрезать клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не схватился снова.

Переверните телефон и приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Переверните телефон и проведите медиатором вокруг правого нижнего угла.

Проведите медиатором вдоль нижнего края, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите разогретый iOpener к модулю датчика отпечатков на задней крышке на две минуты.

Датчик отпечатков приклеен к задней панели.

Хрупкий кабель соединяет датчик отпечатков с платой. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Нажмите на датчик отпечатков плоским концом лопатки или пальцем.

Удерживая нажатие на датчике отпечатков, аккуратно приподнимите нижний край задней крышки, пока датчик не отстегнётся.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка всё ещё держится за рамку, проведите плоской пластиковой лопаткой по всему периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место для проверки работоспособности телефона перед окончательным закрытием. Используйте это руководство, чтобы запустить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работы.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих областей изопропиловым спиртом (>90%) и микрофибровой салфеткой.

Датчик отпечатков закреплён на крышке материнской платы лёгким клеем.

Подденьте плоским концом лопатки датчик отпечатков.

Аккуратно приподнимите и отсоедините датчик отпечатков от крышки материнской платы.

Не пытайтесь пока удалить датчик отпечатков, он всё ещё подключён к материнской плате тонким шлейфом.

Отверткой Phillips выкрутите семь винтов длиной 3,9 мм, фиксирующих крышку материнской платы.

Крышка материнской платы закреплена плотными защёлками.

Вставьте плоский конец лопатки в зазор между рамкой и нижним левым углом крышки материнской платы.

Поднимайте лопаткой строго вверх, чтобы освободить защёлки, фиксирующие материнскую плату.

Не поддевайте у батареи, это может её повредить.

Это может потребовать нескольких попыток. Если возникают трудности, возьмитесь за лопатку ближе к плоскому концу.

При повторной сборке прижмите по периметру крышку материнской платы, чтобы защёлки встали на место.

Потяните крышку материнской платы в сторону верхней части телефона, чтобы снять её.

При снятии крышки следите за кабелем датчика отпечатков, чтобы не порвать его — он легко рвётся.

Подденьте плоским концом лопатки пресс-коннектор кабеля батареи и отсоедините его.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Подденьте плоским концом лопатки пресс-коннектор шлейфа межплатного соединения и отсоедините его от материнской платы.

Поднимите плоским концом лопатки и отсоедините пресс-коннектор шлейфа дисплея.

Подденьте угол пресс-коннектора, ближайший к левой кромке телефона, чтобы не повредить камеру глубины.

Зажмите угловыми пинцетами чёрный коаксиальный разъём антенны как можно ближе к головке разъёма.

Аккуратно поднимите строго вверх, чтобы отсоединить кабель.

Будьте аккуратны при отсоединении кабеля — очень легко оторвать гнездо от материнской платы.

Повторите процедуру отсоединения для белого кабеля антенны.

Чтобы присоединить снова коаксиальные разъёмы такого типа, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть сложно и потребует нескольких попыток.

При сборке убедитесь, что антенные кабели лежат в своей канавке по краю телефона.

Отверткой Phillips выкрутите винт 3 мм, фиксирующий материнскую плату.

Вставьте заострённый конец лопатки в зазор между рамкой и нижним правым углом материнской платы.

Аккуратно приподнимите материнскую плату, пока не сможете схватить её за края пальцами.

Не поддевайте у батареи, это может её повредить.

Поднимите нижний край материнской платы и потяните в сторону нижней части телефона, чтобы снять её.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору термопастой.

При сборке:

Отведите все кабели, подключённые к материнской плате (батарея, дисплей, межплатный шлейф и антенны), чтобы они не зажались под платой при её возвращении на место.

Вставляйте материнскую плату под углом вниз, чтобы разъём для наушников и датчик приближения встали в свои гнёзда.

Очистите старую термопасту с средней рамки и материнской платы при помощи изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту перед сборкой.

Переверните плату, чтобы получить доступ к основной камере.

Будьте очень осторожны, чтобы не согнуть пружинные контакты при переворачивании платы. Подумайте о том, чтобы подложить что‑то под плату для защиты контактов, например микрофибровую салфетку.

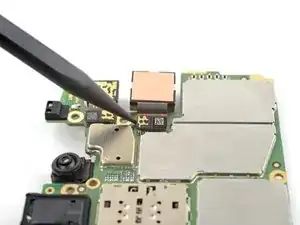

Используйте заострённый конец лопатки, чтобы поддеть и отключить прижимной разъём основной камеры.

Камера не закреплена на плате клеем. Будьте осторожны при отключении прижимного разъёма, так как камера может выскочить.

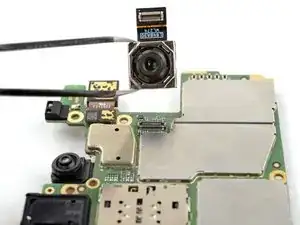

Используйте пинцет или пальцы, чтобы извлечь основную камеру.
