Замена вибромотора Motorola Moto G60S

Перед началом разрядите аккумулятор до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор может быть опасен при случайном проколе.

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM‑лота, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты на левой кромке телефона.

Нажмите инструментом в отверстие, чтобы извлечь лоток для SIM‑карты.

Снимите лоток SIM‑карты.

Нагрейте iOpener и приложите его к правой кромке задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к высокой температуре.

Переверните телефон так, чтобы дисплей был вверх.

Прикрепите присоску к середине левой кромки дисплея как можно ближе к краю.

Поместите наконечник пластиковой лопатки в небольшой зазор между задней крышкой и дисплеем.

Поднимите присоску сильной, равномерной тягой и одновременно надавите пластиковой лопаткой под углом 45 градусов, пока она не войдёт в зазор между задней крышкой и дисплеем.

Если вам трудно вставить лопатку, повторно нагрейте клей с помощью iOpener и попробуйте снова.

Задняя крышка закреплена как клеем, так и защёлками.

Во время шагов, где требуется продвигать пластиковой лопаткой, держите её под углом 45 градусов вниз.

Продвиньте лопатку вдоль левой кромки вниз к нижнему левому углу, затем вверх к верхнему левому углу, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не склеился обратно.

Переверните телефон и приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой по верхнему левому углу.

Продвиньте лопатку вдоль верхней кромки, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в верхнем правом углу.

Переверните телефон и приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой по верхнему правому углу.

Продвиньте лопатку вдоль правой кромки, чтобы освободить защёлки и разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился обратно.

Переверните телефон и приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Переверните телефон и проведите лопаткой по нижнему правому углу.

Продвиньте пластиковой лопаткой вдоль нижней кромки, чтобы освободить защёлки и разрезать клей.

Переверните телефон и приложите нагретый iOpener к сканеру отпечатков на задней крышке на две минуты.

Сканер отпечатков закреплён клеем к задней панели.

Хрупкий кабель крепит сканер отпечатков к плате. Будьте очень осторожны на этом шаге, чтобы не повредить кабель.

Нажмите на сканер отпечатков плоским концом приспособления для подъёма или пальцем.

Продолжая нажимать на сканер отпечатков, аккуратно приподнимите нижний край задней крышки, пока сканер не отстоит.

Поднимите заднюю крышку вверх и снимите её.

Если задняя крышка всё ещё приклеена к раме, проведите монтажной лопаткой по всему периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед его герметизацией. Используйте это руководство для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Нанесите новый клей по периметру внутренней стороны задней крышки после очистки соответствующих зон изопропиловым спиртом (>90%) и микрофиброй.

Сканер отпечатков пальцев прикреплён к крышке материнской платы лёгким клеем.

Подденьте плоской частью монтажной лопатки датчик отпечатка пальца снизу.

Осторожно приподнимите и отделите датчик отпечатка пальца от крышки материнской платы.

Не пытайтесь снимать датчик отпечатка пальца пока — он всё ещё соединён с материнской платой тонким шлейфом.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов 3,9 мм, крепящих крышку материнской платы.

Крышка материнской платы зафиксирована плотными защёлками.

Вставьте плоскую часть монтажной лопатки в зазор между рамой и нижним левым углом крышки материнской платы.

Поднимайте строго вверх монтажной лопаткой, чтобы освободить защёлки, удерживающие материнскую плату.

Не поддёргивайте батарею, это может её повредить.

Может потребоваться несколько попыток. Если возникают трудности, возьмитесь за лопатку ближе к плоскому концу.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки сработали.

Потяните крышку материнской платы к верхней части телефона, чтобы снять её.

Избегайте натяжения кабеля датчика отпечатка пальца при снятии крышки — он легко надрывается.

Плоским концом монтажной лопатки приподденьте и отключите пресс-коннектор кабеля батареи.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно совместите и придавите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в середине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

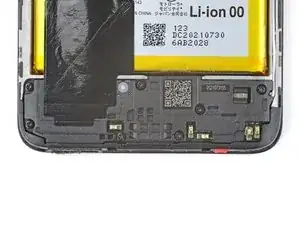

Используйте крестовую отвёртку, чтобы выкрутить семь винтов 3,9 мм, закрепляющих крышку дочерней плате.

Клей слабо приклеивает графитовую плёнку к батарее.

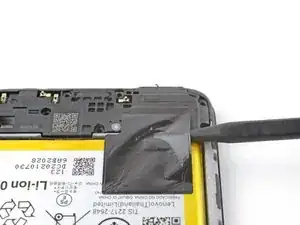

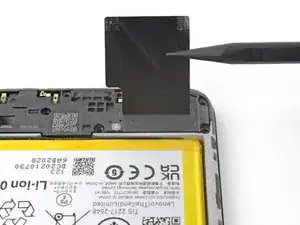

Вставьте острие монтажной лопатки под графитовую плёнку слева от крышки дочерней платы.

Поднимите и отделите графитовую плёнку от батареи.

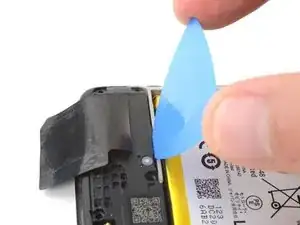

Вставьте монтажную лезвие между верхним левым краем крышки дочерней платы и рамой.

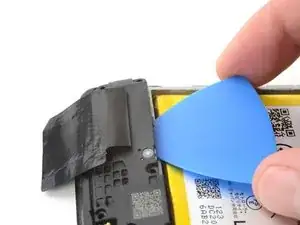

Подденьте лезвием, чтобы освободить защёлки, удерживающие крышку дочерней платы.

При сборке нажмите по периметру крышки дочерней платы, чтобы защёлки сработали.

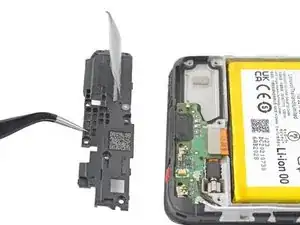

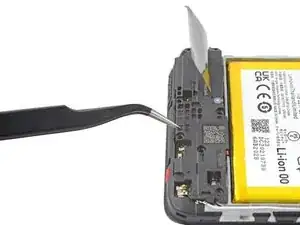

Используйте пинцет или пальцы, чтобы снять крышку дочерней платы.

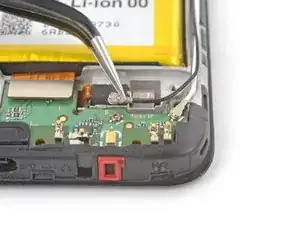

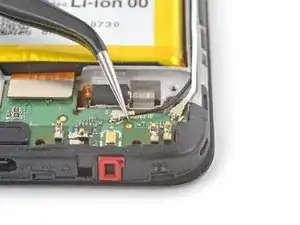

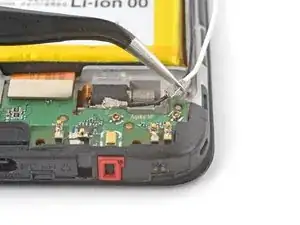

Используйте изогнутый пинцет, чтобы захватить чёрный коаксиальный разъём антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отключить кабель.

Будьте осторожны при отключении кабеля — легко оторвать гнездо от дочерней платы.

Повторите процедуру отключения для белого антенного кабеля.

Чтобы снова подключить коаксиальные разъёмы такого типа, совместите разъём с гнездом и прижмите плоской частью монтажной лопатки. Разъём должен защёлкнуться. Это может быть сложно и потребовать нескольких попыток.

При сборке убедитесь, что антенные кабели лежат в своём канале по краю телефона.

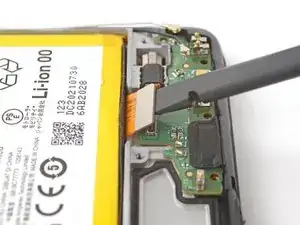

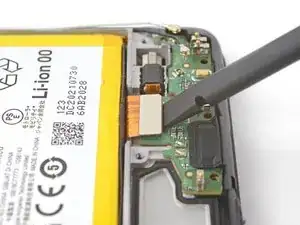

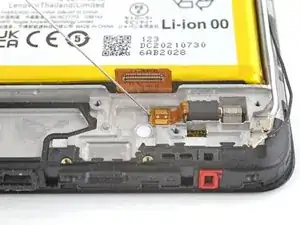

Плоским концом монтажной лопатки приподденьте и отключите пресс-коннектор соединительного кабеля от дочерней платы.

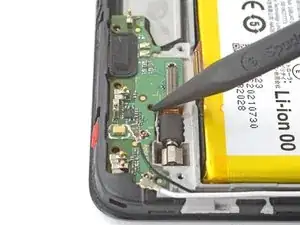

Вставьте острие монтажной лопатки в круглое вырез на середине верхнего края дочерней платы.

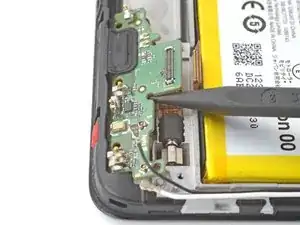

Подденьте вверх, пока не сможете ухватиться за дочернюю плату пальцами или пинцетом.

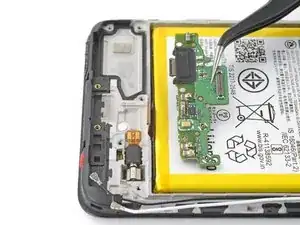

Поднимите верхний край дочерней платы пинцетом или пальцами и потяните её к верхней части телефона, чтобы снять.

При сборке:

Убедитесь, что соединительный и антенные кабели не мешают, чтобы они не застряли под дочерней платой.

Вставляйте дочернюю плату под углом вниз, чтобы вернуть разъём USB-C в его посадочное место.

У вас остаётся только дочерняя плата.

Нанесите несколько капель высококонцентрированного (90% или выше) изопропилового спирта под контактную площадку вибромотора, чтобы ослабить клеевое крепление.

Дайте изопропиловому спирту размягчить клей в течение одной минуты.

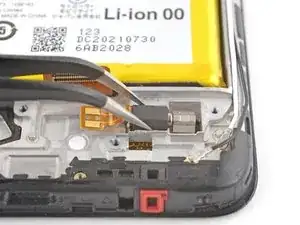

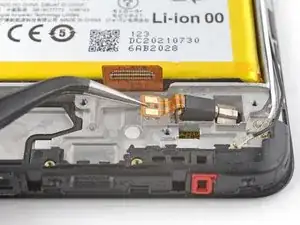

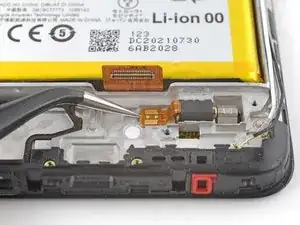

Используйте пинцет, чтобы приподнять контактную площадку вибромотора и отделить её от корпуса.

Если возникают трудности, нанесите ещё несколько капель изопропилового спирта, подождите одну минуту и повторите попытку.

Удалите вибромотор при помощи пинцета или пальцами.

Если остались следы спирта, протрите их безворсовой тканью или дайте спирту высохнуть перед установкой нового вибромотора.
