Замена контактного зажима iPhone 4

Перед началом разрядите аккумулятор вашего iPhone ниже 25%. Заряженный lithium-ion аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

На задней панели вашего iPhone 4 могут быть либо два винта #000 Philips, либо винты Apple 5-Point "Pentalobe" (на втором изображении). Проверьте, какие у вас винты, и убедитесь, что у вас есть соответствующая отвертка для их снятия.

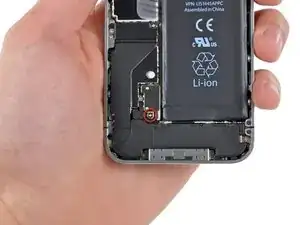

Удалите два винта 3.6 мм Pentalobe или Philips #000 рядом с разъемом док-станции.

Убедитесь, что отвертка плотно сидит при снятии винтов Pentalobe, их очень легко сорвать.

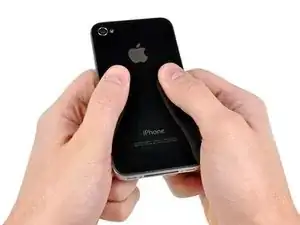

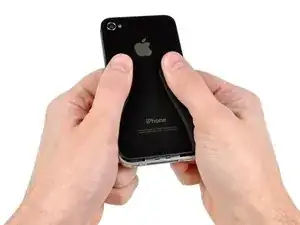

Надавите на заднюю панель в сторону верхнего края iPhone.

Панель поднимется примерно на 2 мм.

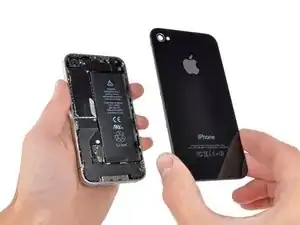

Сожмите заднюю панель пальцами и поднимите ее от iPhone. В качестве альтернативы используйте маленький присоску.

Будьте осторожны, чтобы не повредить пластиковые зажимы, прикрепленные к задней панели.

Если вы устанавливаете новую заднюю панель, убедитесь, что вы сняли пластиковую защитную наклейку с внутренней стороны объектива камеры и наклейку с большой черной области рядом с объективом.

Удалите один винт 2.5 мм Philips, который удерживает разъем аккумулятора на материнской плате.

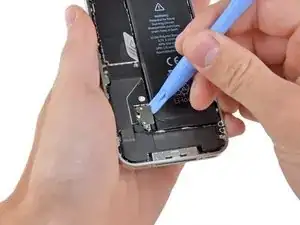

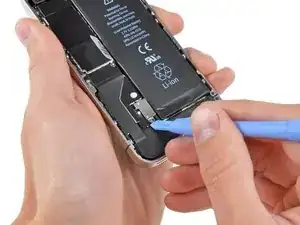

Используйте инструмент для открытия iPod, чтобы аккуратно поддеть разъем аккумулятора с концов, ближайших к верхнему и нижнему краям iPhone.

Не поддевайте против контактного зажима.

Удалите контактный зажим из iPhone.

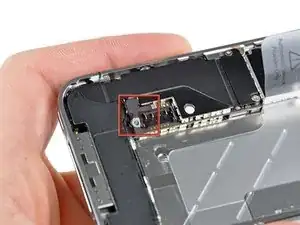

Перед повторным подключением разъема аккумулятора убедитесь, что контакт с давлением (показан красным) правильно расположен рядом с разъемом аккумулятора.

Перед сборкой убедитесь, что вы очистили все металлические контакты на контакте давления, а также его контактное место на задней панели с помощью обезжиривателя, такого как Windex. Масла на ваших пальцах могут вызвать проблемы с беспроводным соединением.
