Замена фронтальной камеры Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран, внутренняя батарея и пластиковая задняя крышка чувствительны к воздействию тепла.

Прикрепите присоску к нагретому краю задней крышки как можно ближе к кромке.

Поднимите присоску сильной, ровной тягой, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова нагрейте край и повторите попытку.

Вставьте лезвие для открытия в образовавшийся зазор.

Не вставляйте лезвие для открытия глубже 5 мм в телефон — вы рискуете повредить внутренние компоненты.

При разрезании клея по периметру телефона не вставляйте лезвие глубже 5 мм, чтобы избежать повреждения внутренних компонентов.

Проведите лезвием для открытия вдоль левого края в направлении нижнего левого угла, чтобы разрезать клей.

Оставьте лезвие вставленным в нижнем левом углу, чтобы клей не склеился повторно.

Повторите процесс нагрева и разрезания клея вдоль оставшихся трёх сторон задней крышки.

Вы можете вставлять новые лезвия для открытия в зазоры, созданные лезвиями, оставленными в каждом углу.

По ходу оставляйте лезвие в каждом углу, чтобы клей не склеивался повторно.

Если задняя крышка всё ещё прикреплена к рамке после разрезания всех четырёх сторон, попробуйте снова пройтись лезвием по клею.

Поднимите заднюю крышку вертикально вверх, чтобы снять её.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов 4.0 мм, крепящих экранирующую пластину материнской платы.

Если эти винты ранее не выкручивались, они могут быть трудны для удаления, так как на их резьбе нанесён фиксатор резьбы.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Используйте пинцет, чтобы приподнять и откинуть экранирующую пластину материнской платы.

Будьте осторожны при обращении с экранирующей пластиной, так как её края тонкие и острые.

Держа экранирующую пластину пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть разъём питания батареи с защёлкой.

Старайтесь поддевать только под край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы заново подключить подобные разъёмы с защёлкой, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Держа экранирующую пластину пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть разъём с защёлкой катушки беспроводной зарядки.

Возьмите экранирующую пластину материнской платы пальцами.

Отделите катушку беспроводной зарядки, приподняв её и отведя от устройства.

Катушка беспроводной зарядки прикреплена к устройству лёгким клеем.

Снимите катушку беспроводной зарядки.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов 4.0 мм, крепящих слуховой динамик к рамке.

Вставьте плоский конец лопатки под нижний край слухового динамика.

Подденьте слуховой динамик, чтобы ослабить его от рамки.

Слуховой динамик защёлкивается к рамке по верхнему краю.

Поднимите и снимите слуховой динамик.

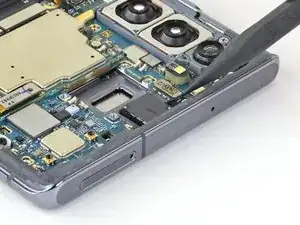

Используйте заострённый конец лопатки, чтобы поддеть разъём с защёлкой фронтальной камеры.

Поскольку фронтальная камера закреплена на материнской плате только этим разъёмом, она может выскочить при поддевании разъёма.

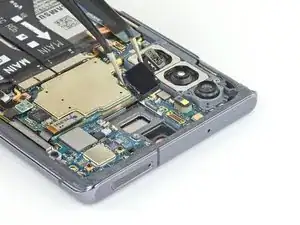

Используйте пинцет, чтобы извлечь фронтальную камеру.
