Замена экрана Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, паяльную станцию с феном или термопластину, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластиковая задняя крышка чувствительны к теплу.

Прикрепите присоску к нагретому краю задней крышки как можно ближе к кромке.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте медиатор для открытия в образовавшийся зазор.

Не вставляйте медиатор глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Во время прорезания клея по периметру телефона не вставляйте медиатор глубже 5 мм, чтобы избежать повреждения внутренних компонентов.

Проводите медиатор вдоль левого края к нижнему левому углу, чтобы прорезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся снова.

Повторите процесс нагрева и прорезания клея по трем оставшимся сторонам задней крышки.

Вы можете вставлять новые медиаторы в зазоры, созданные медиаторами, оставленными в каждом углу.

При работе оставляйте медиатор в каждом углу, чтобы клей не слипся снова.

Если задняя крышка всё ещё прикреплена к рамке после прорезания всех четырёх сторон, попробуйте ещё раз пройти медиатором по клею.

Поднимите заднюю крышку строго вверх, чтобы снять её.

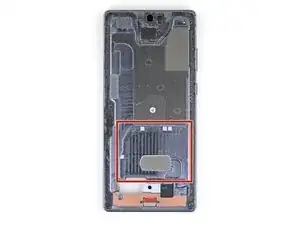

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 4.0 мм, фиксирующих экранную защиту материнской платы.

Если эти винты ранее не снимались, их может быть трудно выкрутить — на резьбе нанесён фиксатор резьбы.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается точно на своё место.

С помощью пинцета приподнимите и отогните экранную защиту материнской платы.

Будьте осторожны при обращении с экранной защитой — её края тонкие и острые.

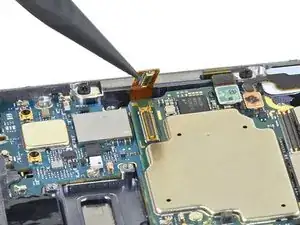

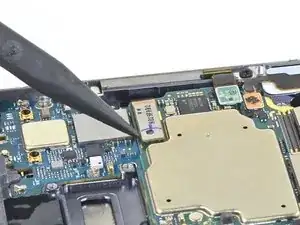

Удерживая экранную защиту материнской платы пинцетом в стороне, используйте заострённый кончик лопатки, чтобы приподнять разъём питания аккумулятора.

Старайтесь поддевать только под кромку разъёма, чтобы не повредить сам разъём и соседние компоненты.

Для повторного подключения нажимных разъёмов как этого аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Удерживая экранную защиту материнской платы пинцетом в стороне, используйте заострённый кончик лопатки, чтобы приподнять разъём индукционной зарядки.

Схватите экранную защиту материнской платы пальцами.

Отделите индукционную катушку, приподняв её и отведя от устройства.

Индукционная катушка закреплена к устройству лёгким клеем.

Снимите индукционную катушку.

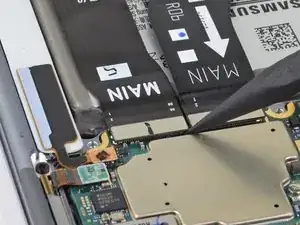

Используйте заострённый кончик лопатки, чтобы отсоединить кабель дисплея от материнской платы.

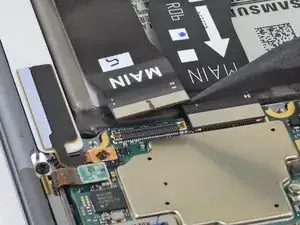

Используйте заострённый кончик лопатки, чтобы отсоединить разъём сенсорного слоя от материнской платы.

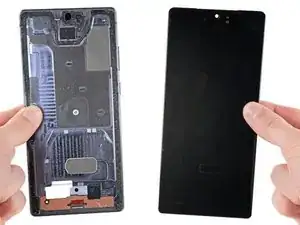

На изображении показан телефон со снятым экраном.

Чтобы снять экран, нужно ослабить и прорезать клей, фиксирующий периметр экрана к раме.

Дополнительный клей находится вокруг фронтальной камеры и датчика отпечатков пальцев.

Вставка монтажных пластин за пределы клеевого слоя может повредить внутренние компоненты.

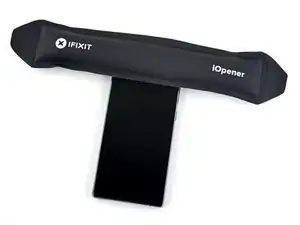

Нагрейте iOpener и приложите его к верхней части экрана на две минуты.

Правильно нагретый iOpener должен оставаться тёплым до 10 минут. Не перегревайте iOpener чаще, чем необходимо.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея чувствительны к теплу.

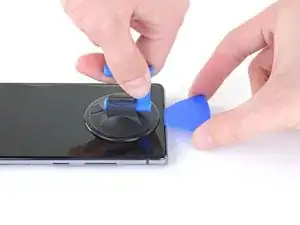

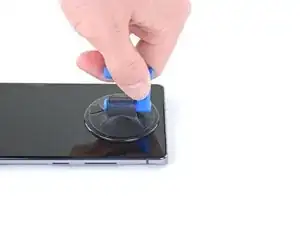

Прикрепите присоску к нагретому верхнему краю экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

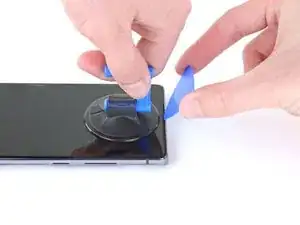

Равномерно потяните присоску вверх, чтобы создать зазор между экраном и рамой.

В зависимости от возраста телефона это может быть сложно. Если не удаётся создать зазор для монтажной пластины, добавьте нагрева к краю и попробуйте снова. Возможно, шаг придётся повторить несколько раз.

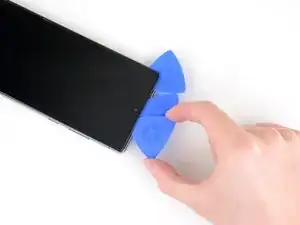

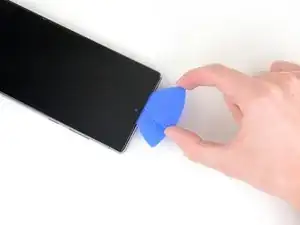

Вставьте кончик монтажной пластины в зазор под острым углом. Оттолкните монтажную пластину так, чтобы она вровень с экраном.

Убедитесь, что монтажная пластина скользит над фронтальной камерой и не давит на неё.

Оставьте монтажную пластину в зазоре, чтобы клей не склеился снова.

Вставьте вторую монтажную пластину в зазор.

Сдвиньте её к верхнему левому углу экрана, чтобы прорезать клей.

Оставьте монтажную пластину в верхнем левом углу, чтобы клей не склеился снова.

Вставьте третью монтажную пластину в начальный зазор.

Сдвиньте её к верхнему правому углу, чтобы прорезать клей.

Оставьте монтажную пластину в верхнем правом углу, чтобы клей не склеился снова.

Продвиньте центральную монтажную пластину глубже в телефон, чтобы прорезать клей вокруг слухового динамика и фронтальной камеры.

Не вставляйте монтажную пластину так глубоко под экран, чтобы её было невозможно достать.

Удалите центральную монтажную пластину.

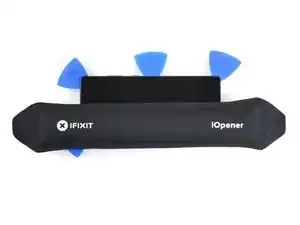

Приложите нагретый iOpener к правому краю экрана на две минуты.

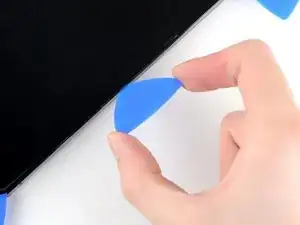

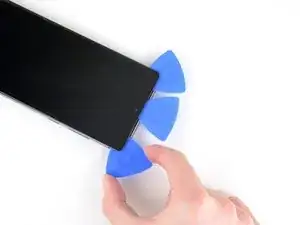

Вставьте ещё одну монтажную пластину в зазор в верхнем правом углу экрана.

Сдвиньте монтажную пластину вниз к нижнему правому углу, чтобы прорезать клей.

Оставьте монтажную пластину в нижнем правом углу, чтобы клей не склеился снова.

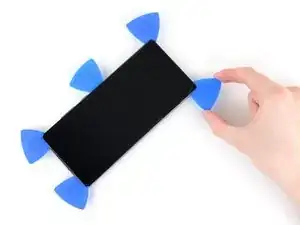

Вставьте кончик монтажной пластины под центр правого края экрана под острым углом.

Оттолкните монтажную пластину так, чтобы она вровень с экраном.

Оставьте монтажную пластину в центре правого края экрана, чтобы клей не склеился снова.

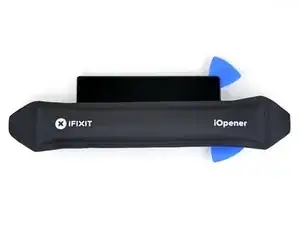

Приложите нагретый iOpener к левому краю экрана на две минуты.

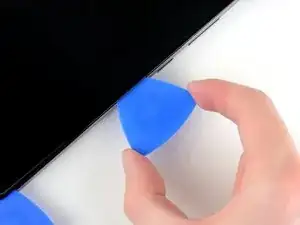

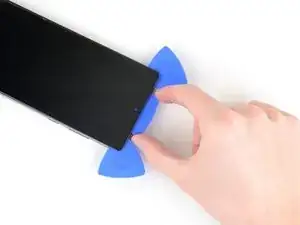

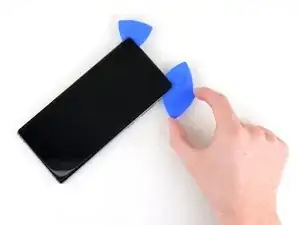

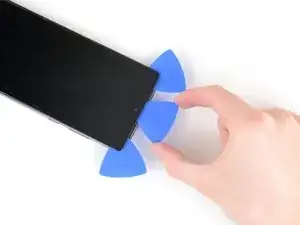

Вставьте ещё одну монтажную пластину в зазор в верхнем левом углу экрана.

Сдвиньте монтажную пластину вниз к нижнему левому углу, чтобы прорезать клей.

Оставьте монтажную пластину в нижнем левом углу, чтобы клей не склеился снова.

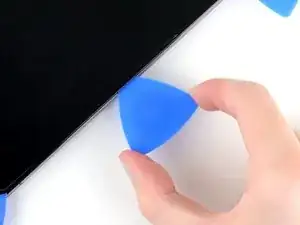

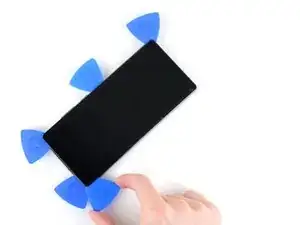

Вставьте кончик монтажной пластины под центр левого края экрана под острым углом.

Оттолкните монтажную пластину так, чтобы она вровень с экраном.

Оставьте монтажную пластину в центре левого края экрана, чтобы клей не склеился снова.

На этом этапе периметр экрана должен отделиться от рамы. Если по краям экрана всё ещё есть сопротивление, используйте монтажную пластину, чтобы снова прорезать клей.

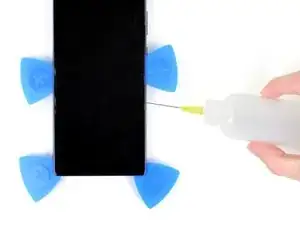

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под правый край экрана, чтобы ослабить внутренний клей возле датчика отпечатков пальцев.

Вставляйте аппликатор с изопропиловым спиртом ближе к верхней части внутренней области клея, чтобы не повредить датчик отпечатков пальцев.

При необходимости можно нанести изопропиловый спирт, не вставляя аппликатор внутрь телефона.

Наклоните телефон так, чтобы изопропиловый спирт стекал в сторону внутреннего клеевого слоя.

Подождите две минуты, чтобы спирт ослабил клей.

Пока не пытайтесь полностью снять экран. Через рамку всё ещё проходят два кабеля.

Поддержите верхнюю половину рамки так, чтобы кабель сенсорного слоя можно было протянуть через вырез.

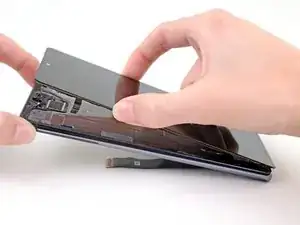

Поднимите экран за верхнюю часть, протягивая кабель сенсорного слоя через соответствующий вырез в рамке.

Не поднимайте экран выше угла в 15 градусов относительно рамки, чтобы не повредить устройство.

Если экран не поддаётся приподниманию, возможно, потребуется прорезать больше окружного клея или нанести больше изопропилового спирта на внутренний клей.

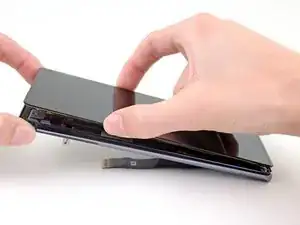

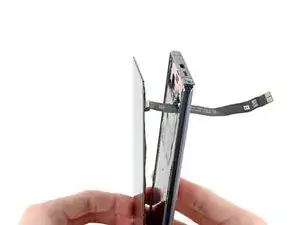

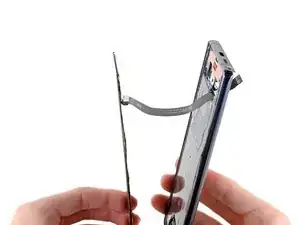

Протяните кабель дисплея и кабель сенсорного слоя через их вырезы в рамке по мере снятия экрана.

При сборке не забудьте снова протянуть кабель дисплея и кабель сенсорного слоя через их вырезы в рамке.

У кабеля дисплея возле экрана имеются две защёлки, которые фиксируют его на металлическом кронштейне рамки. При протягивании кабеля дисплея в его вырез убедитесь, что защёлки выровнены так, чтобы нависать над краем кронштейна.

Снимите экран.

Удалите остатки клея перед установкой нового экрана.

Если в телефоне осталось растворитель на спиртовой основе, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового экрана.

Обязательно проверьте выполненный ремонт до установки нового клея.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству для инструкций по нанесению клея на комплектующий экран.

Если вы используете заранее вырезанную клеевую карту, следуйте этому руководству.
