Замена дисплея Samsung Galaxy Note Edge
Как заменить сборку экрана Samsung Galaxy Note Edge / N915
_______Видеоурок_______
Шаг 1
Выключите устройство.
Снимите заднюю крышку и аккумулятор.
Шаг 2

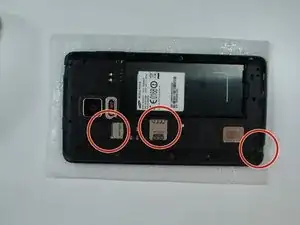

Извлеките карту памяти, SIM-карту и стилус S Pen.

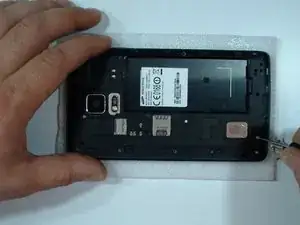

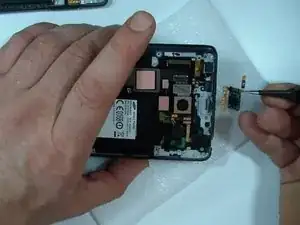

Удалите винты с помощью отвертки Philips #00.

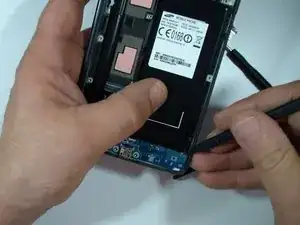

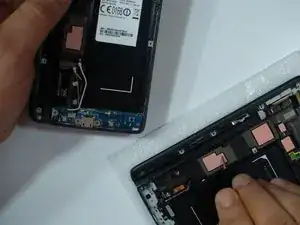

С помощью пластикового инструмента снимите заднюю рамку.
Шаг 3

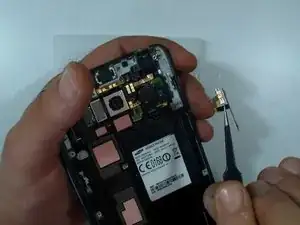

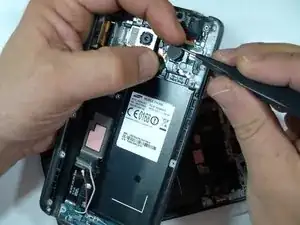

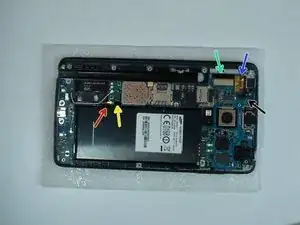

Отключите по одному:
Коаксиальный антенный кабель (x2)
Гибкий кабель кнопки «Домой»
Гибкий кабель дисплея
Гибкий кабель сенсора стилуса
Гибкий кабель фронтальной камеры
Шаг 4

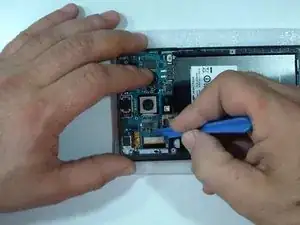

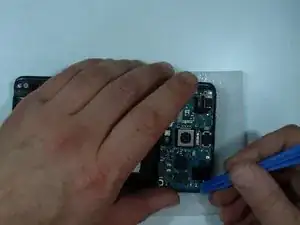

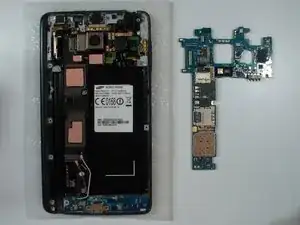

Подденьте коннектор на задней стороне платы, чтобы освободить нижнюю часть материнской платы.

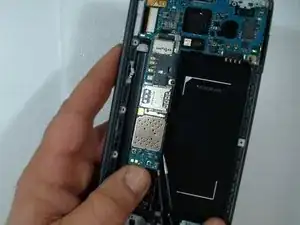

Осторожно снимите логическую плату.
Шаг 5
Я предпочитаю протестировать новую запасную часть перед установкой.
Перенесите гибкий кабель кнопки питания / динамика.
Установите материнскую плату.

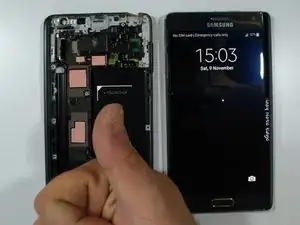

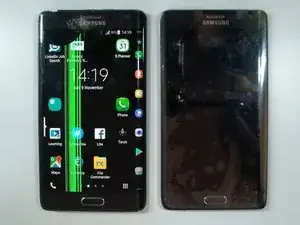

Проверьте дисплей.
Для предотвращения повреждений установите заднюю рамку перед тестированием.
Шаг 6

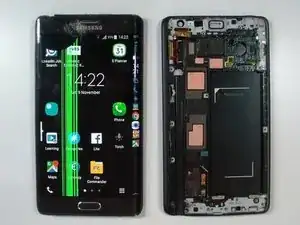

Проверьте качество термопрокладок (если запасная часть не оригинальная).
Если необходимо, используйте термопрокладки из старой сборки.
Шаг 7
Вставьте мудрость сюда.
Шаг 8

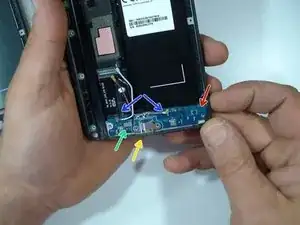

Удалите черный винт Philips,
плату зарядного порта,
отключите гибкий кабель кнопки «Домой»
и коаксиальный антенный кабель (x2).

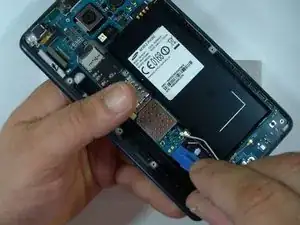

Используйте горячий воздух и пластиковый инструмент для удаления гибкой сборки зарядного порта.
Шаг 9
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
