Замена динамика разговорного (earpiece) в Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластмассовая задняя крышка чувствительны к нагреву.

Приложите присоску к нагретому краю задней крышки как можно ближе к краю.

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова нагрейте край и попробуйте ещё раз.

Вставьте пластиковую насадку для вскрытия в образовавшийся зазор.

Не вставляйте насадку глубже 5 мм в телефон, чтобы не повредить внутренние компоненты.

При резке клея по периметру телефона не вставляйте насадку глубже 5 мм, чтобы избежать повреждения внутренних компонентов.

Проведите насадкой вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Оставьте насадку, вставленную в нижнем левом углу, чтобы клей не закрывался снова.

Повторите процесс нагрева и разрезания клея вдоль трёх оставшихся сторон задней крышки.

Вы можете вставлять каждую новую насадку в щели, созданные насадками, оставленными в углах.

По ходу работы оставляйте насадку в каждом углу, чтобы клей не склеился заново.

Если после разрезания всех четырёх сторон задняя крышка всё ещё приклеена к рамке, попробуйте снова прорезать клей насадкой.

Поднимите заднюю крышку строго вверх, чтобы снять её.

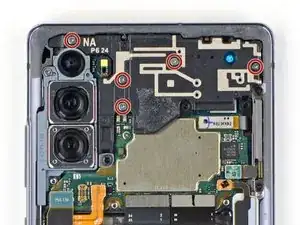

Отверткой Phillips удалите шесть винтов 4.0 мм, фиксирующих защитный кожух материнской платы.

Если эти винты ранее не снимались, их может быть трудно открутить, поскольку на резьбе нанесён фиксатор резьбы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что при сборке он возвращается на своё место.

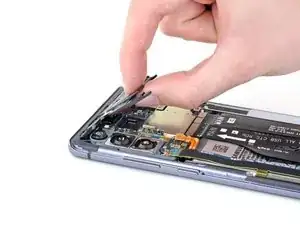

Используйте пинцет, чтобы приподнять и отогнуть назад защитный кожух материнской платы.

Будьте осторожны при обращении с кожухом материнской платы — его кромки тонкие и острые.

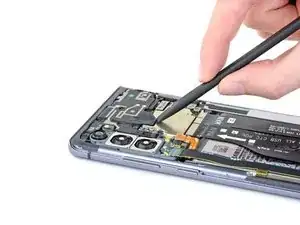

Удерживая кожух материнской платы пинцетом, используйте заострённый конец лопатки, чтобы поддеть разъём питания батареи (press connector).

Старайтесь поддевать только под кромку разъёма, чтобы не повредить сам разъём и расположенные рядом компоненты.

Чтобы снова присоединить подобные разъёмы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

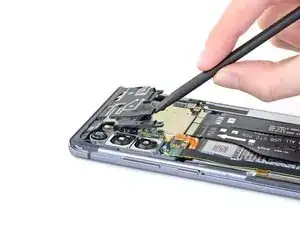

Удерживая кожух материнской платы пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть разъём беспроводной зарядной катушки (press connector).

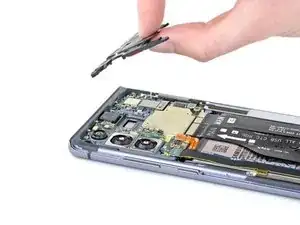

Возьмите кожух материнской платы руками.

Осторожно отогните и отделите беспроводную зарядную катушку от устройства.

Беспроводная зарядная катушка закреплена к устройству лёгким клеем.

Снимите беспроводную зарядную катушку.

Отверткой Phillips удалите пять винтов 4.0 мм, фиксирующих разговорный динамик к рамке.

Вставьте плоский конец лопатки под нижний край разговорного динамика.

Подденьте разговорный динамик, чтобы ослабить его крепление к рамке.

Разговорный динамик защёлкивается к рамке по верхнему краю.

Поднимите и снимите разговорный динамик.
