Замена батареи Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.

Приложите присоску к разогретому кромке задней крышки как можно ближе к краю.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте кромку и попробуйте снова.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Не вставляйте лезвие для вскрытия более чем на 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

При рассечении клея по периметру телефона не вставляйте лезвие более чем на 5 мм, чтобы не повредить внутренние компоненты.

Проведите лезвием вдоль левого края в сторону нижнего левого угла, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не сомкнулся снова.

Повторите процедуру нагрева и рассечения клея по трем оставшимся сторонам задней крышки.

Можно вставлять новые лезвия в зазоры, образованные уже оставленными в углах лезвиями.

По мере продвижения оставляйте лезвие в каждом углу, чтобы клей не сомкнулся снова.

Если после рассечения всех четырех сторон задняя крышка все ещё прикреплена к рамке, попробуйте снова провести лезвием по клею.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Отверткой Phillips снимите шесть винтов 4.0 мм, удерживающих экранную защиту материнской платы.

Если эти винты не снимались ранее, их может быть трудно открутить — на резьбе может быть фиксатор резьбы.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Пинцетом подцепите и отогните экранную защиту материнской платы.

Будьте осторожны при обращении с защитой материнской платы — её кромки тонкие и острые.

Удерживая защиту материнской платы пинцетом в стороне, остриём лопатки подденьте нажимной разъём аккумулятора.

Старайтесь поддевать только за край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы снова подключить нажимные разъёмы вроде этого, аккуратно совместите стороны и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении штырьки могут согнуться, что приведёт к необратимому повреждению.

Удерживая защиту материнской платы пинцетом в стороне, остриём лопатки подденьте нажимной разъём катушки беспроводной зарядки.

Возьмите экранную защиту материнской платы пальцами.

Отделите катушку беспроводной зарядки от устройства, подтягивая её вверх и в сторону.

Катушка беспроводной зарядки приклеена к устройству слабым клеем.

Снимите катушку беспроводной зарядки.

Отверткой Phillips открутите пять винтов 4.0 мм, закрепляющих динамик в рамке.

Подведите остриё лопатки под динамик рядом с отверстием для верхнего левого винта.

С помощью лопатки подденьте и отсоедините динамик от рамки.

Пинцетом поднимите и извлеките динамик.

Следите, чтобы не проколоть и не согнуть аккумулятор пинцетом — проколотый или согнутый аккумулятор может протечь или вызвать тепловое событие.

Остриём лопатки отсоедините основной межсоединительный кабель от дочерней платы.

Остриём лопатки отсоедините вторичный межсоединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отсоединить вторичный соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить основной соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

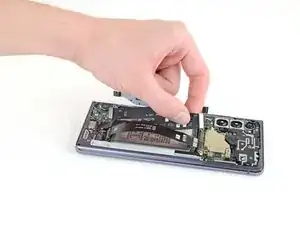

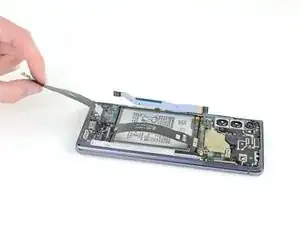

Отогните вторичный соединительный кабель в сторону от аккумулятора.

Вторичный соединительный кабель всё ещё прикреплён к телефону посредством плоского шлейфа. Нужно лишь отодвинуть кабель настолько, чтобы получить доступ к аккумулятору.

Не загибайте плоские шлейфы больше, чем необходимо. Чрезмерный изгиб может повредить шлейфы.

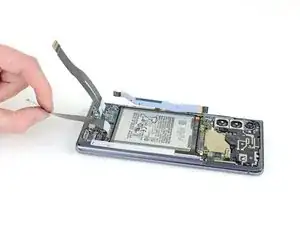

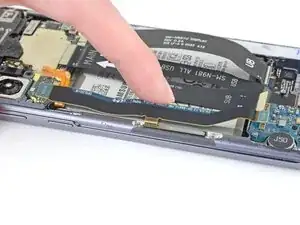

Отогните основной соединительный кабель назад, чтобы получить доступ к аккумулятору.

Отогните кабель дисплея назад и уберите его с пути.

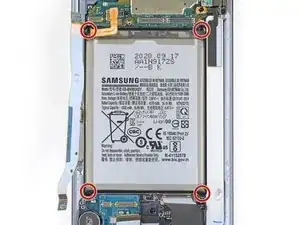

Нанесите 1–2 капли высококонцентрированного (90% или выше) изопропилового спирта в открытые зазоры в каждом углу аккумулятора.

Чрезмерное использование спирта может повредить дисплей.

Подождите две минуты, чтобы изопропиловый спирт ослабил клей под аккумулятором.

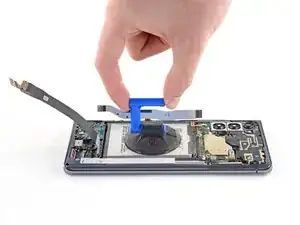

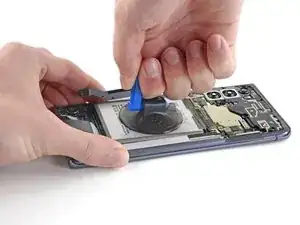

Прикрепите присоску к центру аккумулятора.

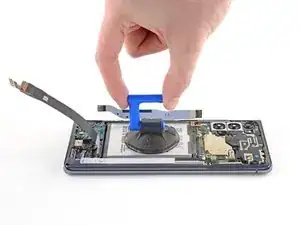

Тяните вверх за присоску равномерной силой, чтобы создать зазор между нижним краем аккумулятора и рамкой.

Будьте осторожны, чтобы не согнуть аккумулятор — согнутый аккумулятор может протечь или вызвать термическое событие.

Если аккумулятор не отделяется от рамки, нанесите ещё несколько капель изопропилового спирта и подождите две минуты перед повторной попыткой.

Клей под аккумулятором очень прочный. Возможно, потребуется несколько раз нанести спирт и потянуть за присоску, чтобы ослабить аккумулятор.

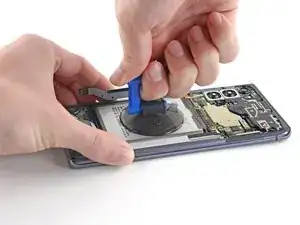

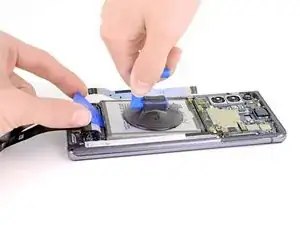

Вставьте остриё медиатора для вскрытия в образовавшийся зазор между нижним краем аккумулятора и рамкой.

Продвигайте медиатор под аккумулятор, чтобы прорезать клей и отделить аккумулятор от рамки.

Не вставляйте медиатор более чем наполовину, чтобы не повредить датчик отпечатка пальца под аккумулятором.

Не пытайтесь силой поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом для поддёма.

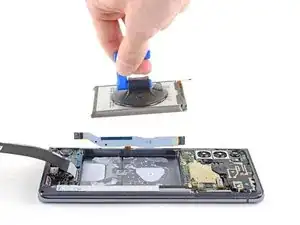

Потяните вверх за присоску, чтобы извлечь аккумулятор.

Аккумулятор выйдет без большого усилия, когда изопропиловый спирт достаточно проник в клей для аккумулятора.

Если в телефоне остался раствор спирта, аккуратно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

При сборке удалите старый клей и примените ленты с тре́щей адгезией, двусторонний клей или предварительно вырезанный клей, чтобы закрепить новый аккумулятор.

Не используйте аккумулятор повторно после его извлечения — это представляет собой потенциальную опасность для безопасности.
